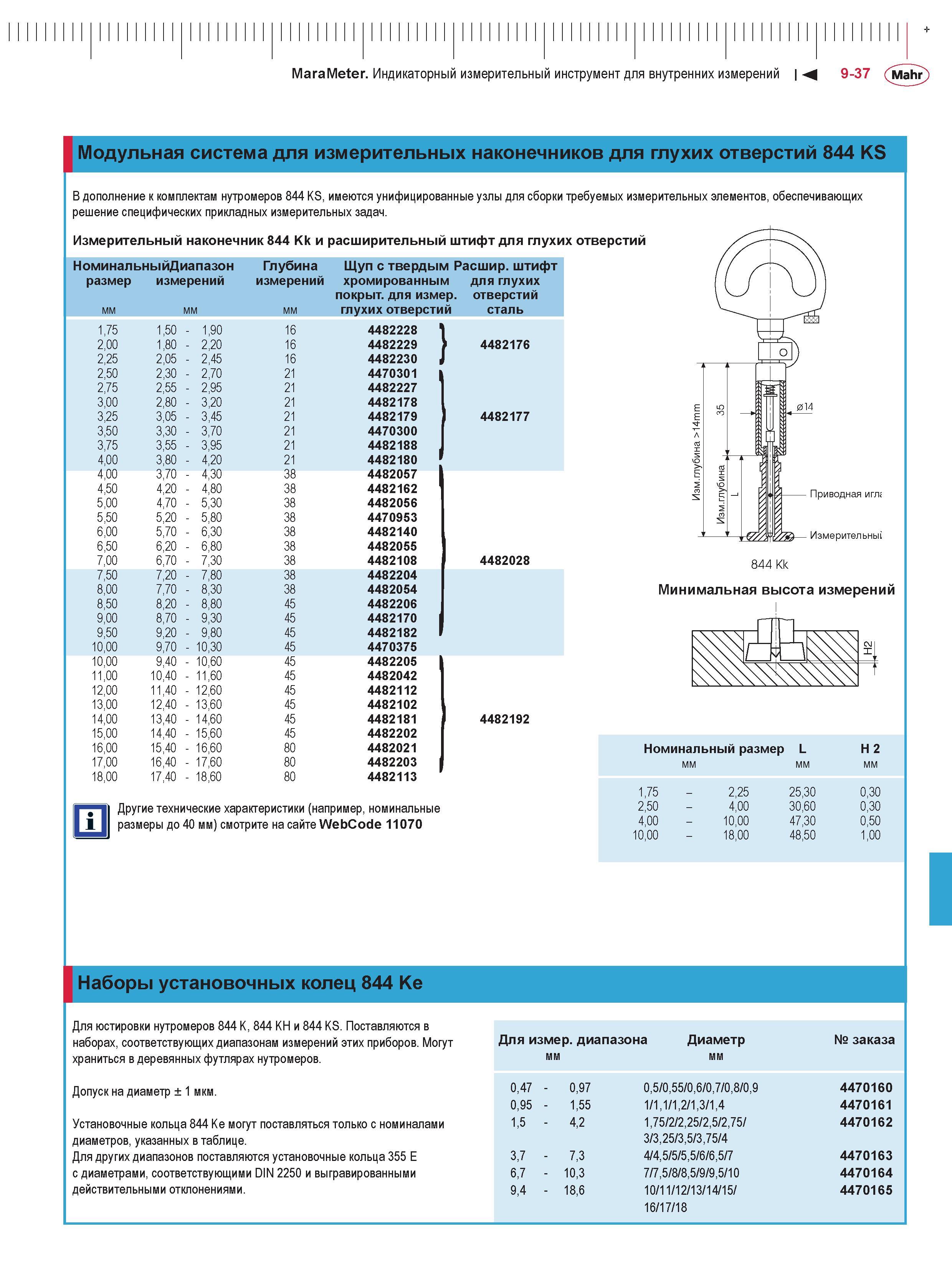

MaraMeter. Индикаторный измерительный инструмент для внутренних измерений М 9-37 (Mahr Модульная система для измерительных наконечников для глухих отверстий 844 KS В дополнение к комплектам нутромеров 844 KS, имеются унифицированные узлы для сборки требуемых измерительных элементов, обеспечивающих решение специфических прикладных измерительных задач. Измерительный наконечник 844 Kk и расширительный штифт для глухих отверстий НоминальныйДиапазон Глубина размер измерений измерений 1,75 1,50 1,90 16 4482228 2,00 1,80 2,20 16 4482229 2,25 2,05 2,45 16 4482230 2,50 2,30 2,70 21 4470301 2,75 2,55 2,95 21 4482227 3,00 2,80 3,20 21 4482178 3,25 3,05 3,45 21 4482179 3,50 3,30 3,70 21 4470300 3,75 3,55 3,95 21 4482188 4,00 3,80 4,20 21 4482180 4,00 3,70 4,30 38 4482057 4,50 4,20 4,80 38 4482162 5,00 4,70 5,30 38 4482056 5,50 5,20 5,80 38 4470953 6,00 5,70 6,30 38 4482140 6,50 6,20 6,80 38 4482055 7,00 6,70 7,30 38 4482108 7,50 7,20 7,80 38 4482204 8,00 7,70 8,30 38 4482054 8,50 8,20 8,80 45 4482206 9,00 8,70 9,30 45 4482170 9,50 9,20 9,80 45 4482182 10,00 9,70 10,30 45 4470375 10,00 9,40 10,60 45 4482205 11,00 10,40 11,60 45 4482042 12,00 11,40 12,60 45 4482112 13,00 12,40 13,60 45 4482102 14,00 13,40 14,60 45 4482181 15,00 14,40 15,60 45 4482202 16,00 15,40 16,60 80 4482021 17,00 16,40 17,60 80 4482203 18,00 17,40 18,60 80 4482113 Щуп с твердым Расшир. штифт хромированным для глухих покрыт. для измер. отверстий глухих отверстий сталь 4482176 4482177 4482028 844 Kk Минимальная высота измерений 4482192 Другие технические характеристики (например, номинальные размеры до 40 мм) смотрите на сайте WebCode 11070 Номинальный размер L H 2 мм 1,75 - 2,25 25,30 0,30 2,50 - 4,00 30,60 0,30 4,00 - 10,00 47,30 0,50 10,00 - 18,00 48,50 1,00 Наборы установочных колец 844 Ke Для юстировки нутромеров 844 K, 844 KH и 844 KS. Поставляются в наборах, соответствующих диапазонам измерений этих приборов. Могут храниться в деревянных футлярах нутромеров. Допуск на диаметр ± 1 мкм. Установочные кольца 844 Ke могут поставляться только с номиналами диаметров, указанных в таблице. Для других диапазонов поставляются установочные кольца 355 E с диаметрами, соответствующими DIN 2250 и выгравированными действительными отклонениями. Для измер. диапазона Диаметр мм № заказа 0,47 - 0,97 0,5/0,55/0,6/0,7/0,8/0,9 4470160 0,95 - 1,55 1/1,1/1,271,3/1,4 4470161 1,5 - 4,2 1,75/2/2,25/2,5/2,75/ 4470162 3/3,25/3,5/3,75/4 3,7 - 7,3 4/4,5/5/5,5/6/6,5/7 4470163 6,7 - 10,3 7/7,5/8/8,5/9/9,5/10 4470164 9,4 - 18,6 10/11/12/13/14/15/ 4470165 16/17/18 + мм мм
