273 Каталог MAHR 2016 Измерительный инструмент и контрольно-измерительная техника Стр.9-35

Каталог MAHR 2016 Инструмент измерительный Стр. 9-35 0273 Lab2u

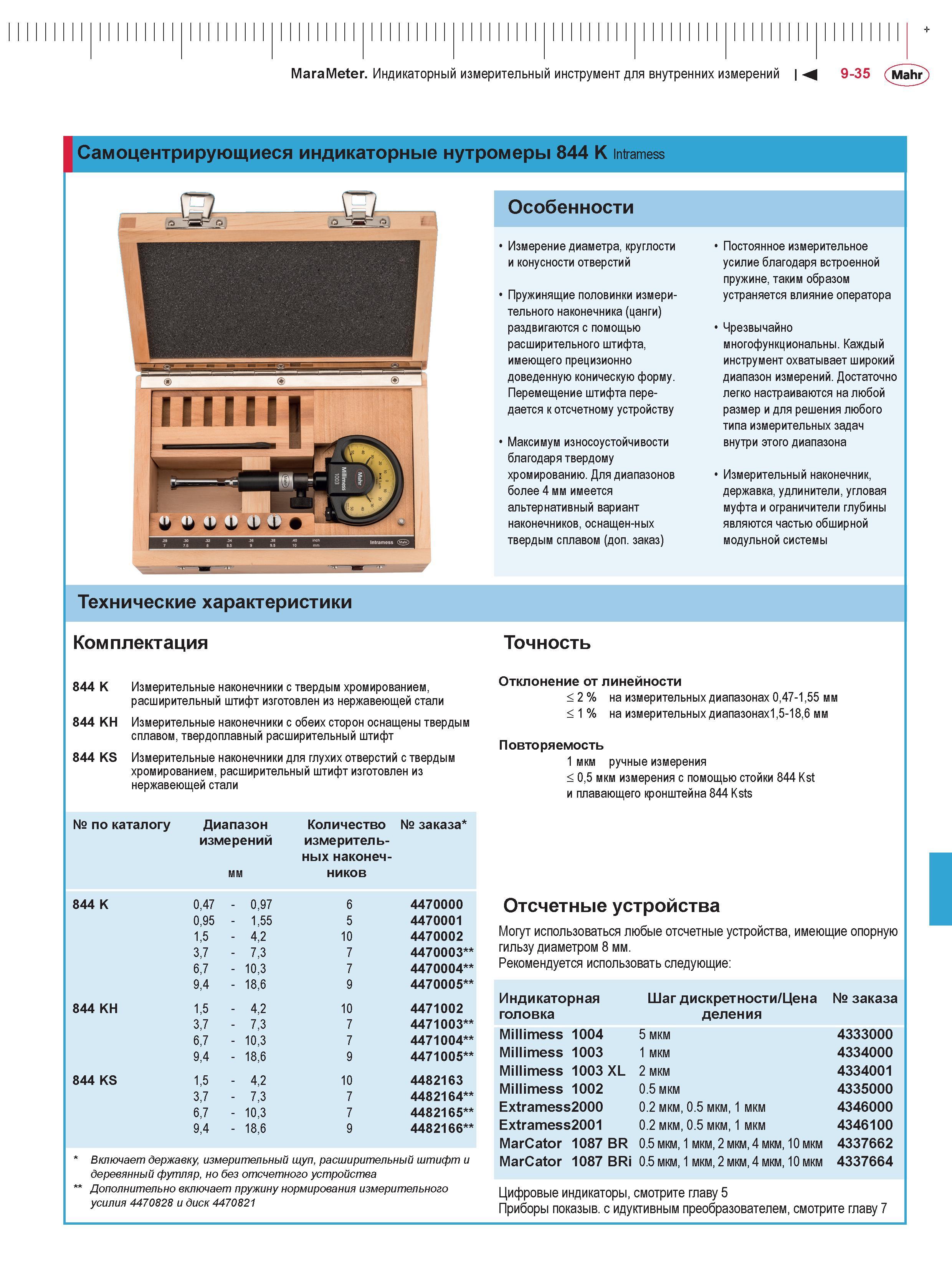

MaraMeter. Индикаторный измерительный инструмент для внутренних измерений 9-35 (Mahr Самоцентрирующиеся индикаторные нутромеры 844 K Intramess Особенности Измерение диаметра, круглости и конусности отверстий Пружинящие половинки измерительного наконечника (цанги) раздвигаются с помощью расширительного штифта, имеющего прецизионно доведенную коническую форму. Перемещение штифта передается к отсчетному устройству Максимум износоустойчивости благодаря твердому хромированию. Для диапазонов более 4 мм имеется альтернативный вариант наконечников, оснащен-ных твердым сплавом (доп. заказ) Постоянное измерительное усилие благодаря встроенной пружине, таким образом устраняется влияние оператора Чрезвычайно многофункциональны. Каждый инструмент охватывает широкий диапазон измерений. Достаточно легко настраиваются на любой размер и для решения любого типа измерительных задач внутри этого диапазона Измерительный наконечник, державка, удлинители, угловая муфта и ограничители глубины являются частью обширной модульной системы Технические характеристики Комплектация 844 K Измерительные наконечники с твердым хромированием, расширительный штифт изготовлен из нержавеющей стали 844 KH Измерительные наконечники с обеих сторон оснащены твердым сплавом, твердоплавный расширительный штифт 844 KS Измерительные наконечники для глухих отверстий с твердым хромированием, расширительный штифт изготовлен из нержавеющей стали Точность Отклонение от линейности < 2 % на измерительных диапазонах 0,47-1,55 мм < 1 % на измерительных диапазонах1,5-18,6 мм Повторяемость 1 мкм ручные измерения < 0,5 мкм измерения с помощью стойки 844 Kst и плавающего кронштейна 844 Ksts № по каталогу Диапазон измерений Количество измерительных наконеч- № заказа* мм ников 844 K 0,47 - 0,97 6 4470000 0,95 - 1,55 5 4470001 1,5 - 4,2 10 4470002 3,7 - 7,3 7 4470003** 6,7 - 10,3 7 4470004** 9,4 - 18,6 9 4470005** 844 KH 1,5 - 4,2 10 4471002 3,7 - 7,3 7 4471003** 6,7 - 10,3 7 4471004** 9,4 - 18,6 9 4471005** 844 KS 1,5 - 4,2 10 4482163 3,7 - 7,3 7 4482164** 6,7 - 10,3 7 4482165** 9,4 - 18,6 9 4482166** Отсчетные устройства Могут использоваться любые отсчетные устройства, имеющие опорную гильзу диаметром 8 мм. Рекомендуется использовать следующие: Включает державку, измерительный щуп, расширительный штифт и деревянный футляр, но без отсчетного устройства Дополнительно включает пружину нормирования измерительного усилия 4470828 и диск 4470821 Индикаторная Шаг дискретности/Цена № заказа головка деления Millimess 1004 5 мкм 4333000 Millimess 1003 1 мкм 4334000 Millimess 1003 XL 2 мкм 4334001 Millimess 1002 0.5 мкм 4335000 Extramess2000 0.2 мкм, 0.5 мкм, 1 мкм 4346000 Extramess2001 0.2 мкм, 0.5 мкм, 1 мкм 4346100 O' 00 h- oo 0 1 0 та О i та м к м 0 мк ,'ч - мк 2 м, к м мк .5 0 4337662 'on CO h- oo 0 1 0 та О i та 0.5 мкм, 1 мкм, 2 мкм, 4 мкм, 10 мкм 4337664 Цифровые индикаторы, смотрите главу 5 Приборы показыв. с идуктивным преобразователем, смотрите главу 7 +
