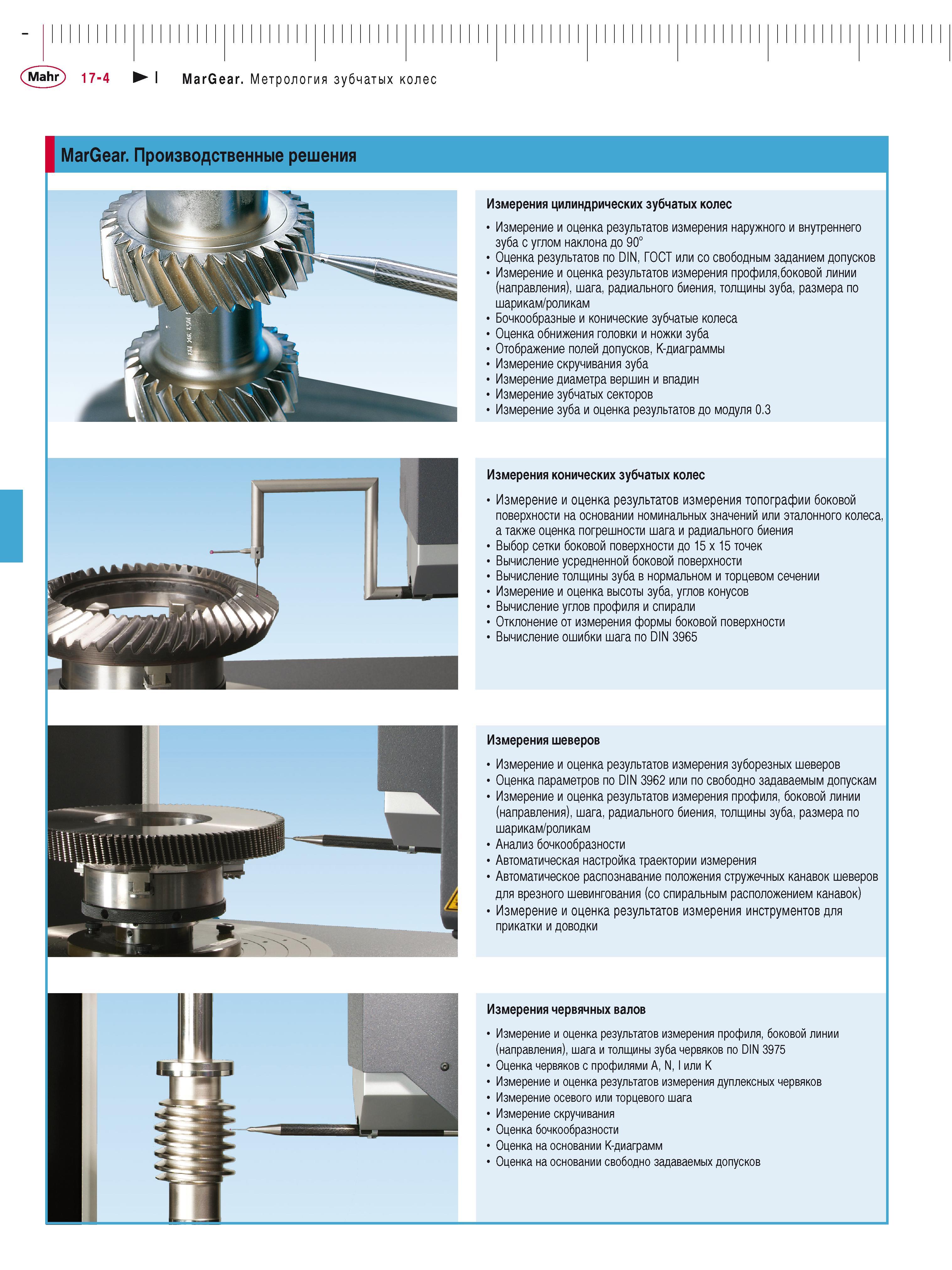

Mahr 17-4 I MarGear. Метрология зубчатых колес MarGear. Производственные решения Измерения цилиндрических зубчатых колес Измерение и оценка результатов измерения наружного и внутреннего зуба с углом наклона до 90° Оценка результатов по DIN, ГОСТ или со свободным заданием допусков Измерение и оценка результатов измерения профиля,боковой линии (направления), шага, радиального биения, толщины зуба, размера по шарикам/роликам Бочкообразные и конические зубчатые колеса Оценка обнижения головки и ножки зуба Отображение полей допусков, K-диаграммы Измерение скручивания зуба Измерение диаметра вершин и впадин Измерение зубчатых секторов Измерение зуба и оценка результатов до модуля 0.3 Измерения конических зубчатых колес Измерение и оценка результатов измерения топографии боковой поверхности на основании номинальных значений или эталонного колеса, а также оценка погрешности шага и радиального биения Выбор сетки боковой поверхности до 15 x 15 точек Вычисление усредненной боковой поверхности Вычисление толщины зуба в нормальном и торцевом сечении Измерение и оценка высоты зуба, углов конусов Вычисление углов профиля и спирали Отклонение от измерения формы боковой поверхности Вычисление ошибки шага по DIN 3965 Измерения шеверов Измерение и оценка результатов измерения зуборезных шеверов Оценка параметров по DIN 3962 или по свободно задаваемым допускам Измерение и оценка результатов измерения профиля, боковой линии (направления), шага, радиального биения, толщины зуба, размера по шарикам/роликам Анализ бочкообразности Автоматическая настройка траектории измерения Автоматическое распознавание положения стружечных канавок шеверов для врезного шевингования (со спиральным расположением канавок) Измерение и оценка результатов измерения инструментов для прикатки и доводки Измерения червячных валов Измерение и оценка результатов измерения профиля, боковой линии (направления), шага и толщины зуба червяков по DIN 3975 Оценка червяков с профилями A, N, I или K Измерение и оценка результатов измерения дуплексных червяков Измерение осевого или торцевого шага Измерение скручивания Оценка бочкообразности Оценка на основании K-диаграмм Оценка на основании свободно задаваемых допусков
