435 Каталог MAHR 2016 Измерительный инструмент и контрольно-измерительная техника Стр.17-3

Каталог MAHR 2016 Инструмент измерительный Стр. 17-3 0435 Lab2u

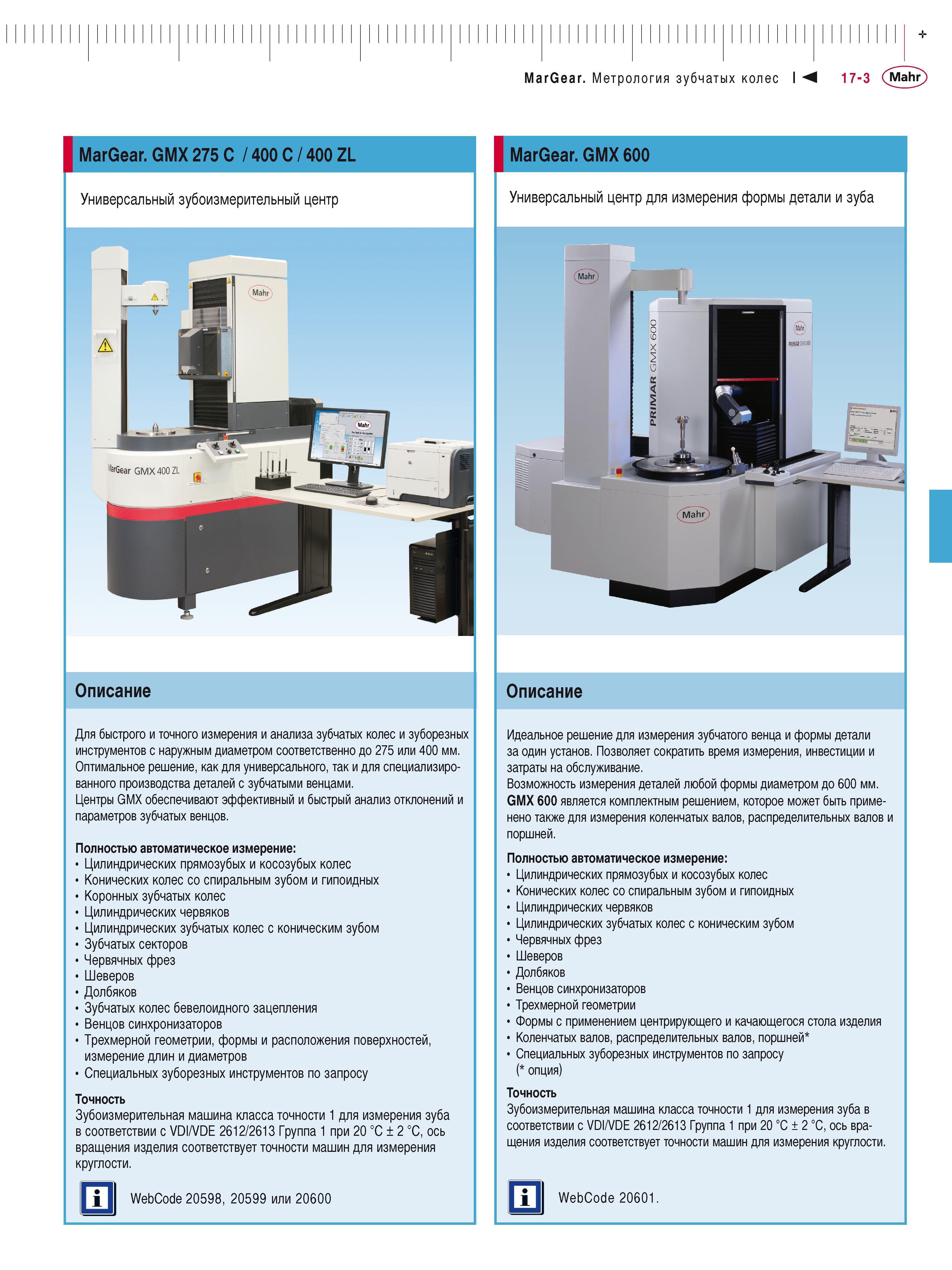

MarGear. Метрология зубчатых колес I М 17-3 Mahr + MarGear. GMX 275 C / 400 C / 400 ZL Универсальный зубоизмерительный центр Описание Для быстрого и точного измерения и анализа зубчатых колес и зуборезных инструментов с наружным диаметром соответственно до 275 или 400 мм. Оптимальное решение, как для универсального, так и для специализированного производства деталей с зубчатыми венцами. Центры GMX обеспечивают эффективный и быстрый анализ отклонений и параметров зубчатых венцов. Полностью автоматическое измерение: Цилиндрических прямозубых и косозубых колес Конических колес со спиральным зубом и гипоидных Коронных зубчатых колес Цилиндрических червяков Цилиндрических зубчатых колес с коническим зубом Зубчатых секторов Червячных фрез Шеверов Долбяков Зубчатых колес бевелоидного зацепления Венцов синхронизаторов Трехмерной геометрии, формы и расположения поверхностей, измерение длин и диаметров Специальных зуборезных инструментов по запросу Точность Зубоизмерительная машина класса точности 1 для измерения зуба в соответствии с VDI/VDE 2612/2613 Группа 1 при 20 °C ± 2 °C, ось вращения изделия соответствует точности машин для измерения круглости. WebCode 20598, 20599 или 20600 MarGear. GMX 600 Универсальный центр для измерения формы детали и зуба Описание Идеальное решение для измерения зубчатого венца и формы детали за один установ. Позволяет сократить время измерения, инвестиции и затраты на обслуживание. Возможность измерения деталей любой формы диаметром до 600 мм. GMX 600 является комплектным решением, которое может быть применено также для измерения коленчатых валов, распределительных валов и поршней. Полностью автоматическое измерение: Цилиндрических прямозубых и косозубых колес Конических колес со спиральным зубом и гипоидных Цилиндрических червяков Цилиндрических зубчатых колес с коническим зубом Червячных фрез Шеверов Долбяков Венцов синхронизаторов Трехмерной геометрии Формы с применением центрирующего и качающегося стола изделия Коленчатых валов, распределительных валов, поршней* Специальных зуборезных инструментов по запросу (* опция) Точность Зубоизмерительная машина класса точности 1 для измерения зуба в соответствии с VDI/VDE 2612/2613 Группа 1 при 20 °C ± 2 °C, ось вращения изделия соответствует точности машин для измерения круглости. WebCode 20601.
