359 Каталог MAHR 2016 Измерительный инструмент и контрольно-измерительная техника Стр.14-9

Каталог MAHR 2016 Инструмент измерительный Стр. 14-9 0359 Lab2u

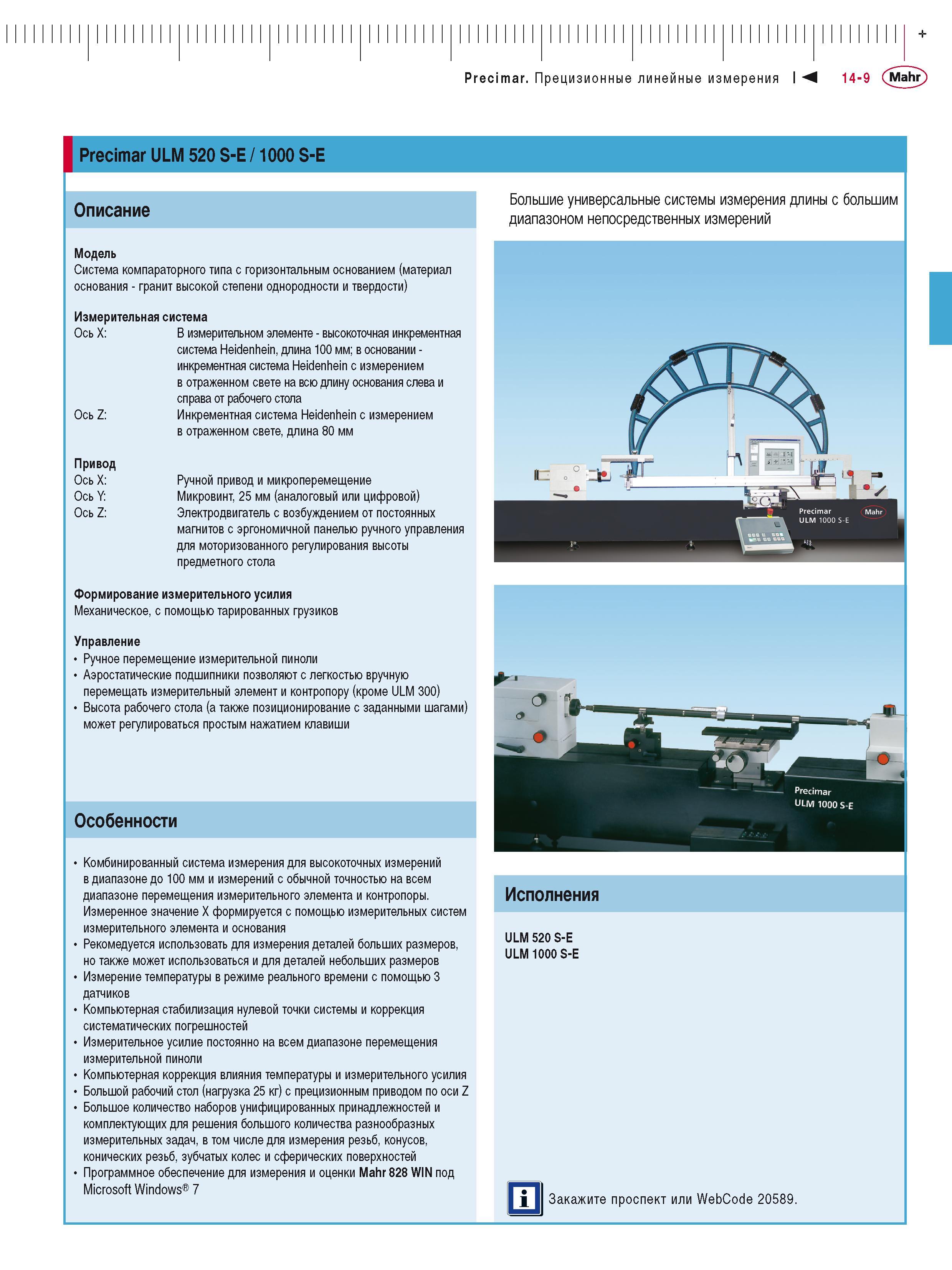

I Precimar ULM 520 S-E / 1000 S-E Описание Модель Система компараторного типа с горизонтальным основанием (материал основания - гранит высокой степени однородности и твердости) Измерительная система Большие универсальные системы измерения длины с большим диапазоном непосредственных измерений Ось Х: Ось Z: Привод Ось Х: Ось Y: Ось Z: В измерительном элементе - высокоточная инкрементная система Heidenhein, длина 100 мм; в основании -инкрементная система Heidenhein с измерением в отраженном свете на всю длину основания слева и справа от рабочего стола Инкрементная система Heidenhein с измерением в отраженном свете, длина 80 мм Ручной привод и микроперемещение Микровинт, 25 мм (аналоговый или цифровой) Электродвигатель с возбуждением от постоянных магнитов с эргономичной панелью ручного управления для моторизованного регулирования высоты предметного стола Формирование измерительного усилия Механическое, с помощью тарированных грузиков Управление Ручное перемещение измерительной пиноли Аэростатические подшипники позволяют с легкостью вручную перемещать измерительный элемент и контропору (кроме ULM 300) Высота рабочего стола (а также позиционирование с заданными шагами) может регулироваться простым нажатием клавиши Особенности Комбинированный система измерения для высокоточных измерений в диапазоне до 100 мм и измерений с обычной точностью на всем диапазоне перемещения измерительного элемента и контропоры. Измеренное значение Х формируется с помощью измерительных систем измерительного элемента и основания Рекомедуется использовать для измерения деталей больших размеров, но также может использоваться и для деталей небольших размеров Измерение температуры в режиме реального времени с помощью 3 датчиков Компьютерная стабилизация нулевой точки системы и коррекция систематических погрешностей Измерительное усилие постоянно на всем диапазоне перемещения измерительной пиноли Компьютерная коррекция влияния температуры и измерительного усилия Большой рабочий стол (нагрузка 25 кг) с прецизионным приводом по оси Z Большое количество наборов унифицированных принадлежностей и комплектующих для решения большого количества разнообразных измерительных задач, в том числе для измерения резьб, конусов, конических резьб, зубчатых колес и сферических поверхностей Программное обеспечение для измерения и оценки Mahr 828 WIN под Microsoft Windows 7 Исполнения
