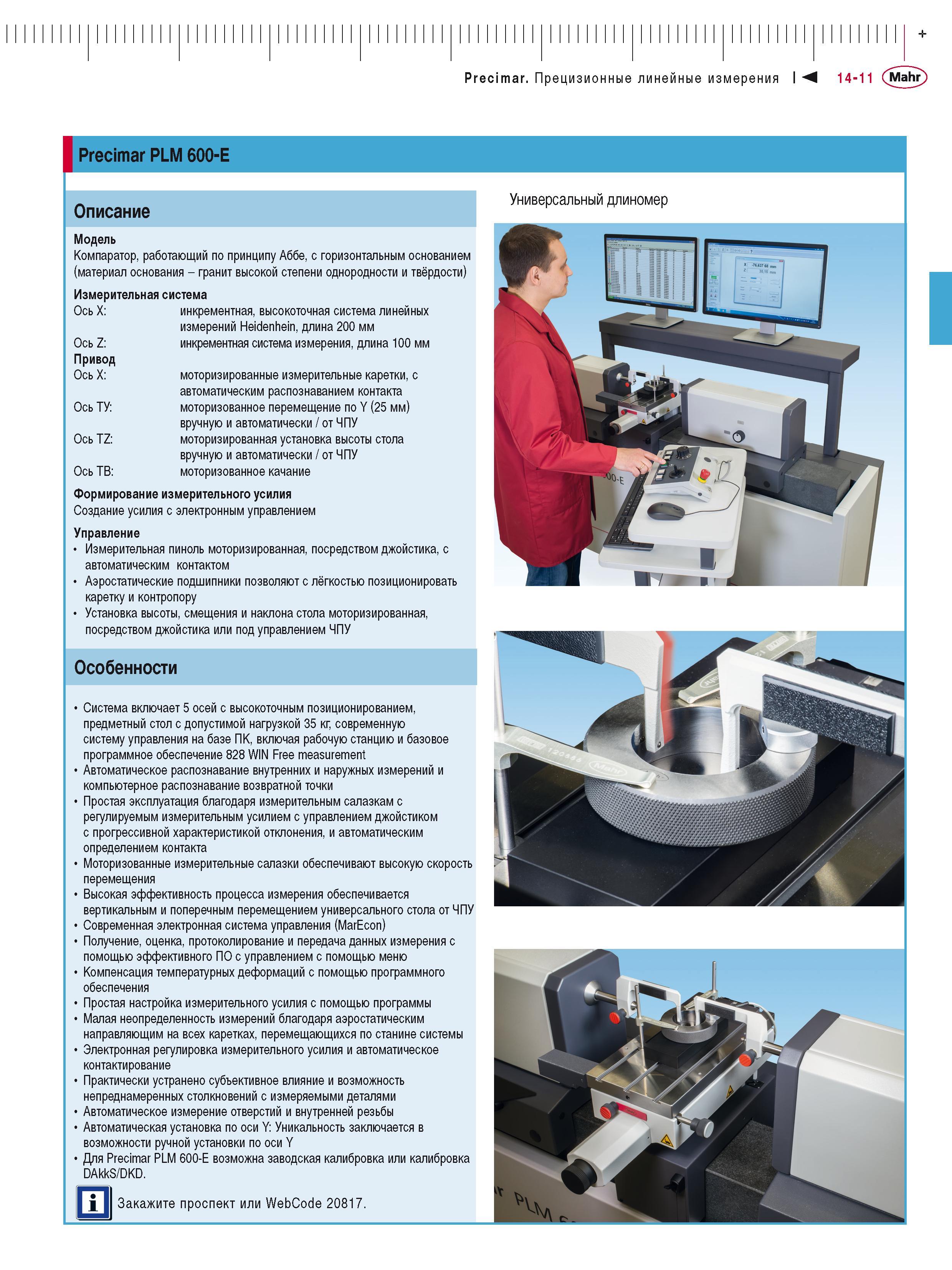

Precimar. Прецизионные линейные измерения I 14-11 Mahr I Precimar PLM 600-E Описание Модель Компаратор, работающий по принципу Аббе, с горизонтальным основанием (материал основания - гранит высокой степени однородности и твёрдости) Измерительная система Универсальный длиномер Ось Х: Ось Z: Привод Ось Х: инкрементная, высокоточная система линейных измерений Heidenhein, длина 200 мм инкрементная система измерения, длина 100 мм моторизированные измерительные каретки, с автоматическим распознаванием контакта Ось TY: моторизованное перемещение по Y (25 мм) вручную и автоматически / от ЧПУ Ось TZ: моторизированная установка высоты стола вручную и автоматически / от ЧПУ Ось TB: моторизованное качание Формирование измерительного усилия Создание усилия с электронным управлением Управление Измерительная пиноль моторизированная, посредством джойстика, с автоматическим контактом Аэростатические подшипники позволяют с лёгкостью позиционировать каретку и контропору Установка высоты, смещения и наклона стола моторизированная, посредством джойстика или под управлением ЧПУ Особенности Система включает 5 осей с высокоточным позиционированием, предметный стол с допустимой нагрузкой 35 кг, современную систему управления на базе ПК, включая рабочую станцию и базовое программное обеспечение 828 WIN Free measurement Автоматическое распознавание внутренних и наружных измерений и компьютерное распознавание возвратной точки Простая эксплуатация благодаря измерительным салазкам с регулируемым измерительным усилием с управлением джойстиком с прогрессивной характеристикой отклонения, и автоматическим определением контакта Моторизованные измерительные салазки обеспечивают высокую скорость перемещения Высокая эффективность процесса измерения обеспечивается вертикальным и поперечным перемещением универсального стола от ЧПУ Современная электронная система управления (MarEcon) Получение, оценка, протоколирование и передача данных измерения с помощью эффективного ПО с управлением с помощью меню Компенсация температурных деформаций с помощью программного обеспечения Простая настройка измерительного усилия с помощью программы Малая неопределенность измерений благодаря аэростатическим направляющим на всех каретках, перемещающихся по станине системы Электронная регулировка измерительного усилия и автоматическое контактирование Практически устранено субъективное влияние и возможность непреднамеренных столкновений с измеряемыми деталями Автоматическое измерение отверстий и внутренней резьбы Автоматическая установка по оси Y: Уникальность заключается в возможности ручной установки по оси Y Для Precimar PLM 600-E возможна заводская калибровка или калибровка DAkkS/DKD. Закажите проспект или WebCode 20817. +
