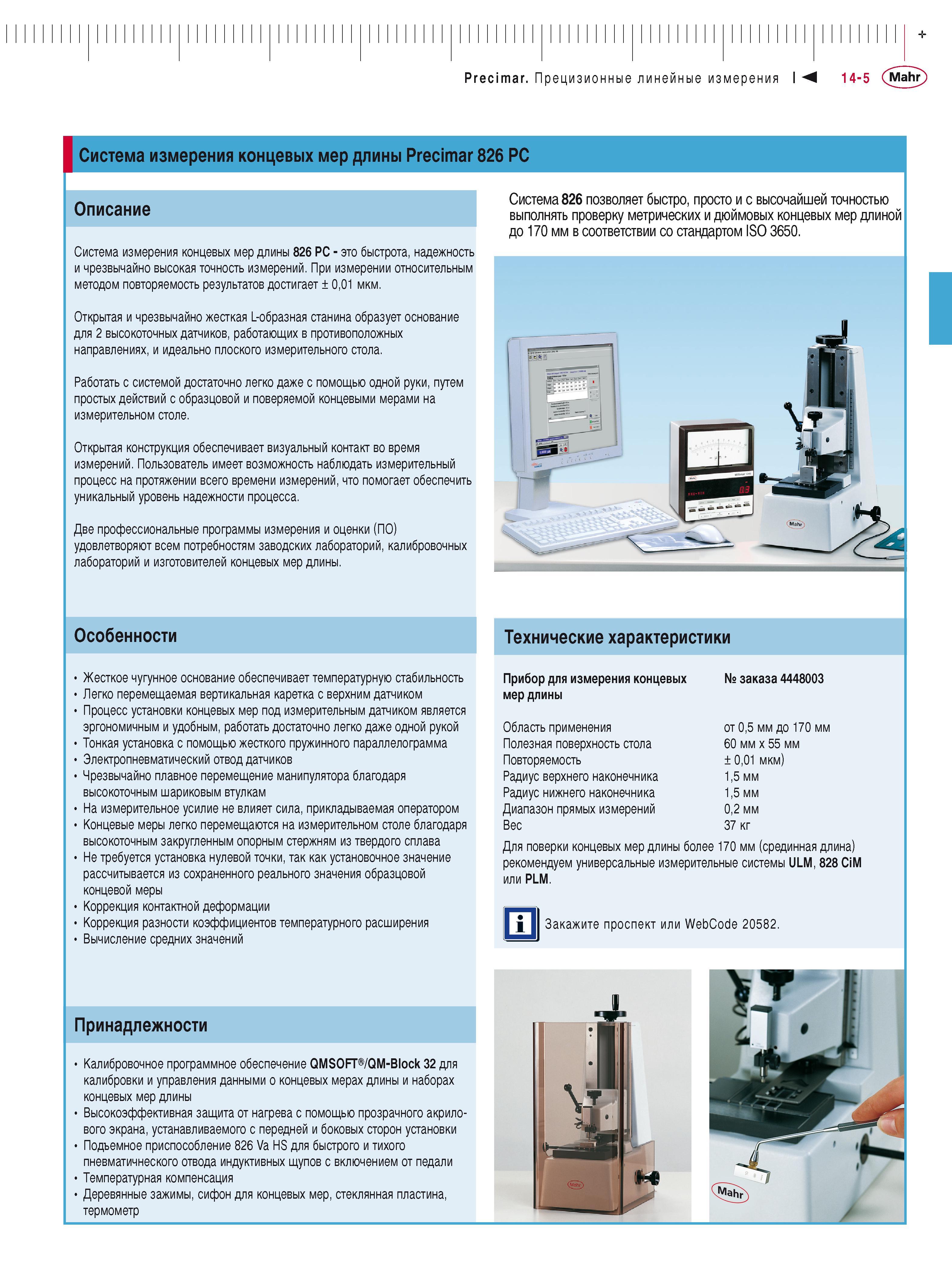

Precimar. Прецизионные линейные измерения I М 14-5 Mahr Система измерения концевых мер длины Precimar 826 PC Описание Система измерения концевых мер длины 826 PC - это быстрота, надежность и чрезвычайно высокая точность измерений. При измерении относительным методом повторяемость результатов достигает ± 0,01 мкм. Открытая и чрезвычайно жесткая L-образная станина образует основание для 2 высокоточных датчиков, работающих в противоположных направлениях, и идеально плоского измерительного стола. Работать с системой достаточно легко даже с помощью одной руки, путем простых действий с образцовой и поверяемой концевыми мерами на измерительном столе. Открытая конструкция обеспечивает визуальный контакт во время измерений. Пользователь имеет возможность наблюдать измерительный процесс на протяжении всего времени измерений, что помогает обеспечить уникальный уровень надежности процесса. Две профессиональные программы измерения и оценки (ПО) удовлетворяют всем потребностям заводских лабораторий, калибровочных лабораторий и изготовителей концевых мер длины. Особенности Жесткое чугунное основание обеспечивает температурную стабильность Легко перемещаемая вертикальная каретка с верхним датчиком Процесс установки концевых мер под измерительным датчиком является эргономичным и удобным, работать достаточно легко даже одной рукой Тонкая установка с помощью жесткого пружинного параллелограмма Электропневматический отвод датчиков Чрезвычайно плавное перемещение манипулятора благодаря высокоточным шариковым втулкам На измерительное усилие не влияет сила, прикладываемая оператором Концевые меры легко перемещаются на измерительном столе благодаря высокоточным закругленным опорным стержням из твердого сплава Не требуется установка нулевой точки, так как установочное значение рассчитывается из сохраненного реального значения образцовой концевой меры Коррекция контактной деформации Коррекция разности коэффициентов температурного расширения Вычисление средних значений Принадлежности Калибровочное программное обеспечение QMSOFT /QM-Block 32 для калибровки и управления данными о концевых мерах длины и наборах концевых мер длины Высокоэффективная защита от нагрева с помощью прозрачного акрилового экрана, устанавливаемого с передней и боковых сторон установки Подъемное приспособление 826 Va HS для быстрого и тихого пневматичнеского отвода индуктивных щупов с включением от педали Температурная компенсация Деревянные зажимы, сифон для концевых мер, стеклянная пластина, термометр Система 826 позволяет быстро, просто и с высочайшей точностью выполнять проверку метрических и дюймовых концевых мер длиной до 170 мм в соответствии со стандартом ISO 3650. Технические характеристики Прибор для измерения концевых мер длины Область применения Полезная поверхность стола Повторяемость Радиус верхнего наконечника Радиус нижнего наконечника Диапазон прямых измерений Вес № заказа 4448003 от 0,5 мм до 170 мм 60 мм x 55 мм ± 0,01 мкм) 1.5 мм 1.5 мм 0,2 мм 37 кг Для поверки концевых мер длины более 170 мм (срединная длина) рекомендуем универсальные измерительные системы ULM, 828 CiM или PLM. Закажите проспект или WebCode 20582.
