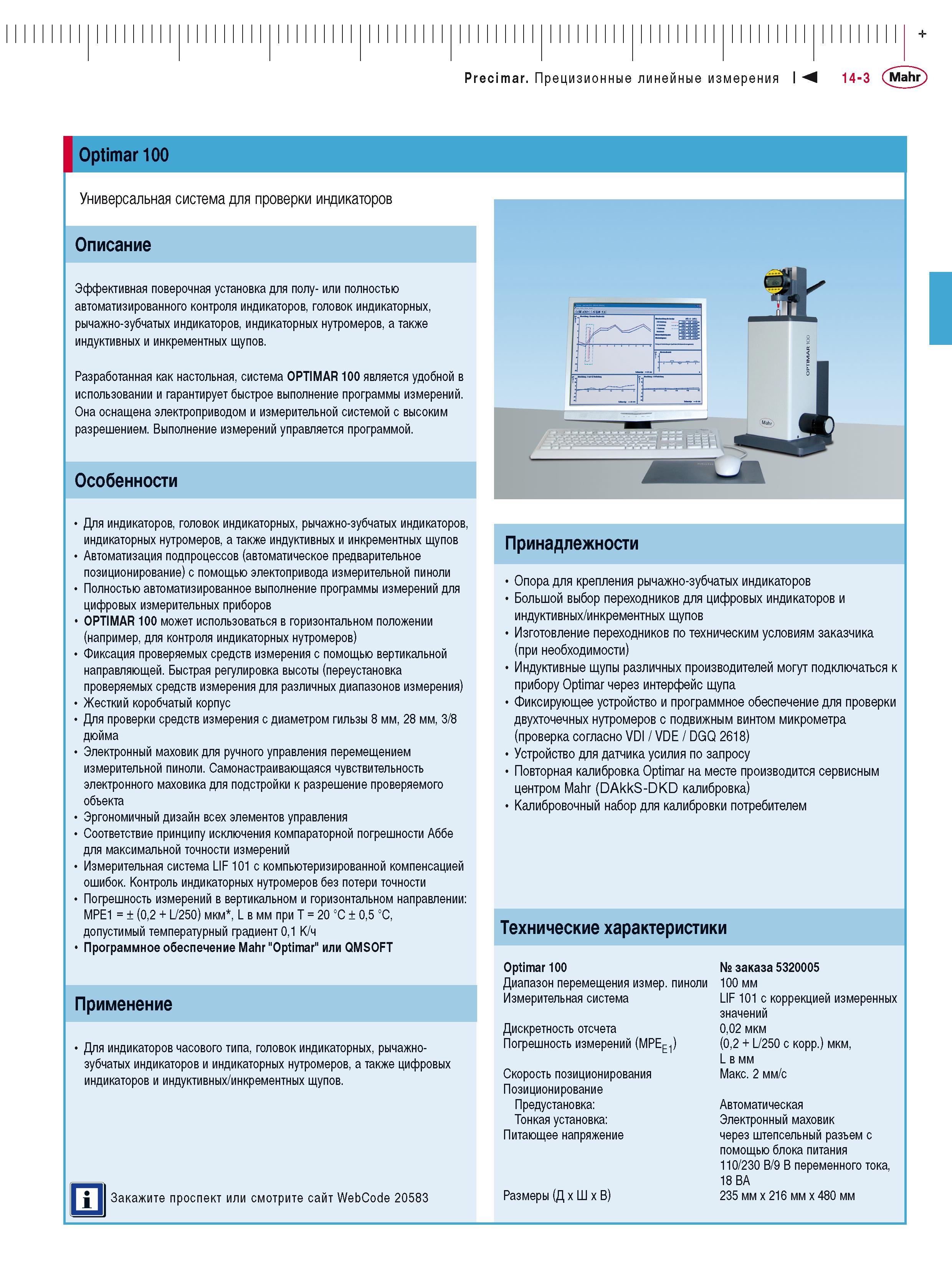

Optimar 100 Универсальная система для проверки индикаторов Описание Эффективная поверочная установка для полу- или полностью автоматизированного контроля индикаторов, головок индикаторных, рычажно-зубчатых индикаторов, индикаторных нутромеров, а также индуктивных и инкрементных щупов. Разработанная как настольная, система OPTIMAR 100 является удобной в использовании и гарантирует быстрое выполнение программы измерений. Она оснащена электроприводом и измерительной системой с высоким разрешением. Выполнение измерений управляется программой. Особенности Для индикаторов, головок индикаторных, рычажно-зубчатых индикаторов, индикаторных нутромеров, а также индуктивных и инкрементных щупов Автоматизация подпроцессов (автоматическое предварительное позиционирование) с помощью электопривода измерительной пиноли Полностью автоматизированное выполнение программы измерений для цифровых измерительных приборов OPTIMAR 100 может использоваться в горизонтальном положении (например, для контроля индикаторных нутромеров) Фиксация проверяемых средств измерения с помощью вертикальной направляющей. Быстрая регулировка высоты (переустановка проверяемых средств измерения для различных диапазонов измерения) Жесткий коробчатый корпус Для проверки средств измерения с диаметром гильзы 8 мм, 28 мм, 3/8 дюйма Электронный маховик для ручного управления перемещением измерительной пиноли. Самонастраивающаяся чувствительность электронного маховика для подстройки к разрешение проверяемого объекта Эргономичный дизайн всех элементов управления Соответствие принципу исключения компараторной погрешности Aббе для максимальной точности измерений Измерительная система LIF 101 с компьютеризированной компенсацией ошибок. Контроль индикаторных нутромеров без потери точности Погрешность измерений в вертикальном и горизонтальном направлении: MPE1 = ± (0,2 + L/250) мкм*, L в мм при T = 20 °C ± 0,5 °C, допустимый температурный градиент 0,1 K/ч Программное обеспечение Mahr "Optimar" или QMSOFT Применение Для индикаторов часового типа, головок индикаторных, рычажнозубчатых индикаторов и индикаторных нутромеров, а также цифровых индикаторов и индуктивных/инкрементных щупов. Принадлежности Опора для крепления рычажно-зубчатых индикаторов Большой выбор переходников для цифровых индикаторов и индуктивных/инкрементных щупов Изготовление переходников по техническим условиям заказчика (при необходимости) Индуктивные щупы различных производителей могут подключаться к прибору Optimar через интерфейс щупа Фиксирующее устройство и программное обеспечение для проверки двухточечных нутромеров с подвижным винтом микрометра (проверка согласно VDI / VDE / DGQ 2618) Устройство для датчика усилия по запросу Повторная калибровка Optimar на месте производится сервисным центром Mahr (DAkkS-DKD калибровка) Калибровочный набор для калибровки потребителем Технические характеристики Закажите проспект или смотрите сайт WebCode 20583 Optimar 100 Диапазон перемещения измер. пиноли Измерительная система Дискретность отсчета Погрешность измерений (MPEe1) Скорость позиционирования Позиционирование Предустановка: Тонкая установка: Питающее напряжение Размеры (Д x x В) № заказа 5320005 100 мм LIF 101 с коррекцией измеренных значений 0,02 мкм (0,2 + L/250 с корр.) мкм, L в мм Макс. 2 мм/с Автоматическая Электронный маховик через штепсельный разъем с помощью блока питания 110/230 В/9 В переменного тока, 18 ВA 235 мм x 216 мм x 480 мм
