297 Каталог MAHR 2016 Измерительный инструмент и контрольно-измерительная техника Стр.10-9

Каталог MAHR 2016 Инструмент измерительный Стр. 10-9 0297 Lab2u

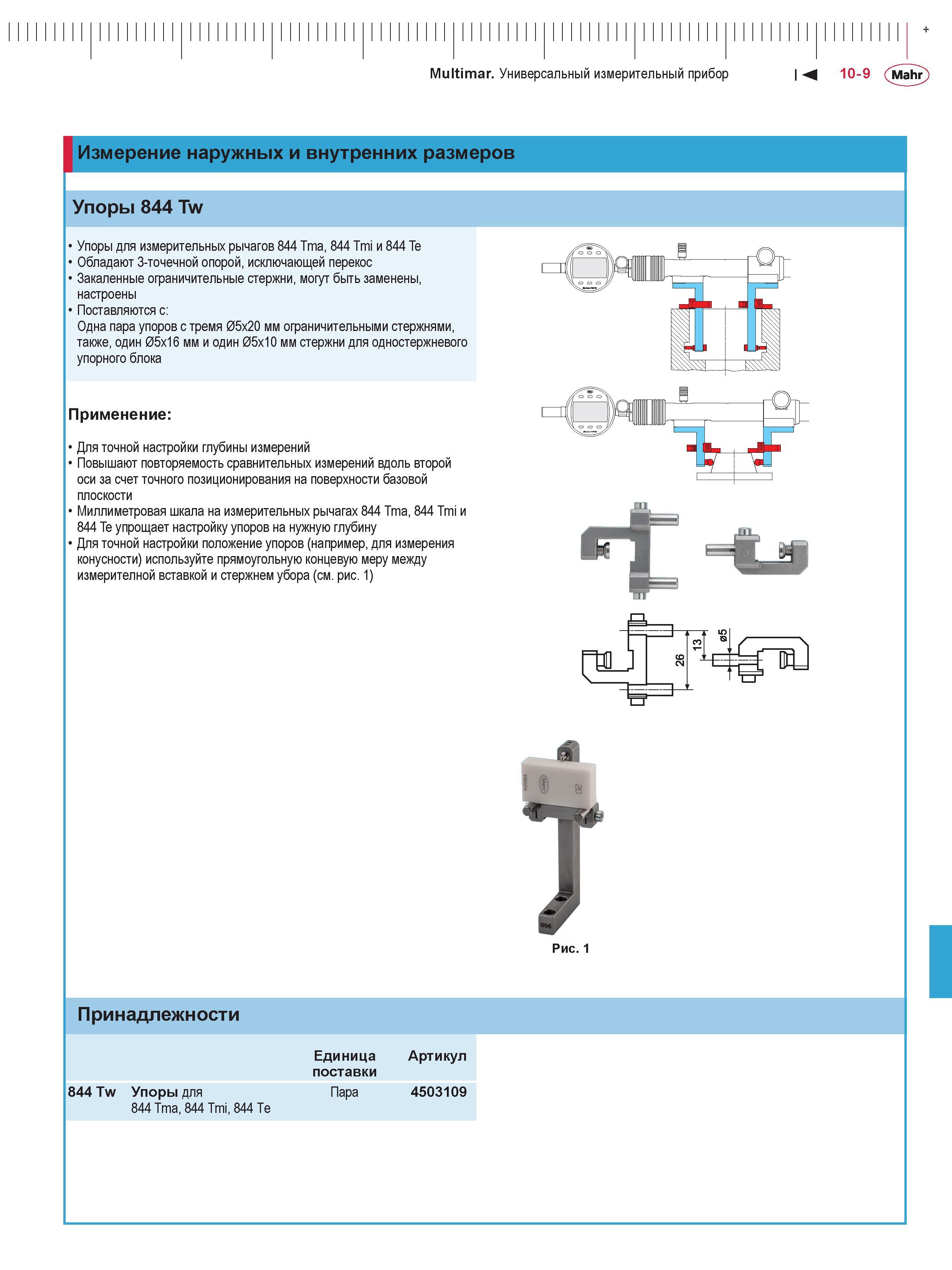

Multimar. Универсальный измерительный прибор \М 10-9 Mahr Измерение наружных и внутренних размеров Упоры 844 Tw Упоры для измерительных рычагов 844 Tma, 844 Tmi и 844 Te Обладают 3-точечной опорой, исключающей перекос Закаленные ограничительные стержни, могут быть заменены, настроены Поставляются с: Одна пара упоров с тремя 05x20 мм ограничительными стержнями, также, один 05x16 мм и один 05x10 мм стержни для одностержневого упорного блока Применение: Для точной настройки глубины измерений Повышают повторяемость сравнительных измерений вдоль второй оси за счет точного позиционирования на поверхности базовой плоскости Миллиметровая шкала на измерительных рычагах 844 Tma, 844 Tmi и 844 Te упрощает настройку упоров на нужную глубину Для точной настройки положение упоров (например, для измерения конусности) используйте прямоугольную концевую меру между измерителной вставкой и стержнем убора (см. рис. 1) га Рис. 1 Принадлежности Единица Артикул поставки 844 Tw Упоры для Пара 4503109 844 Tma, 844 Tmi, 844 Te
