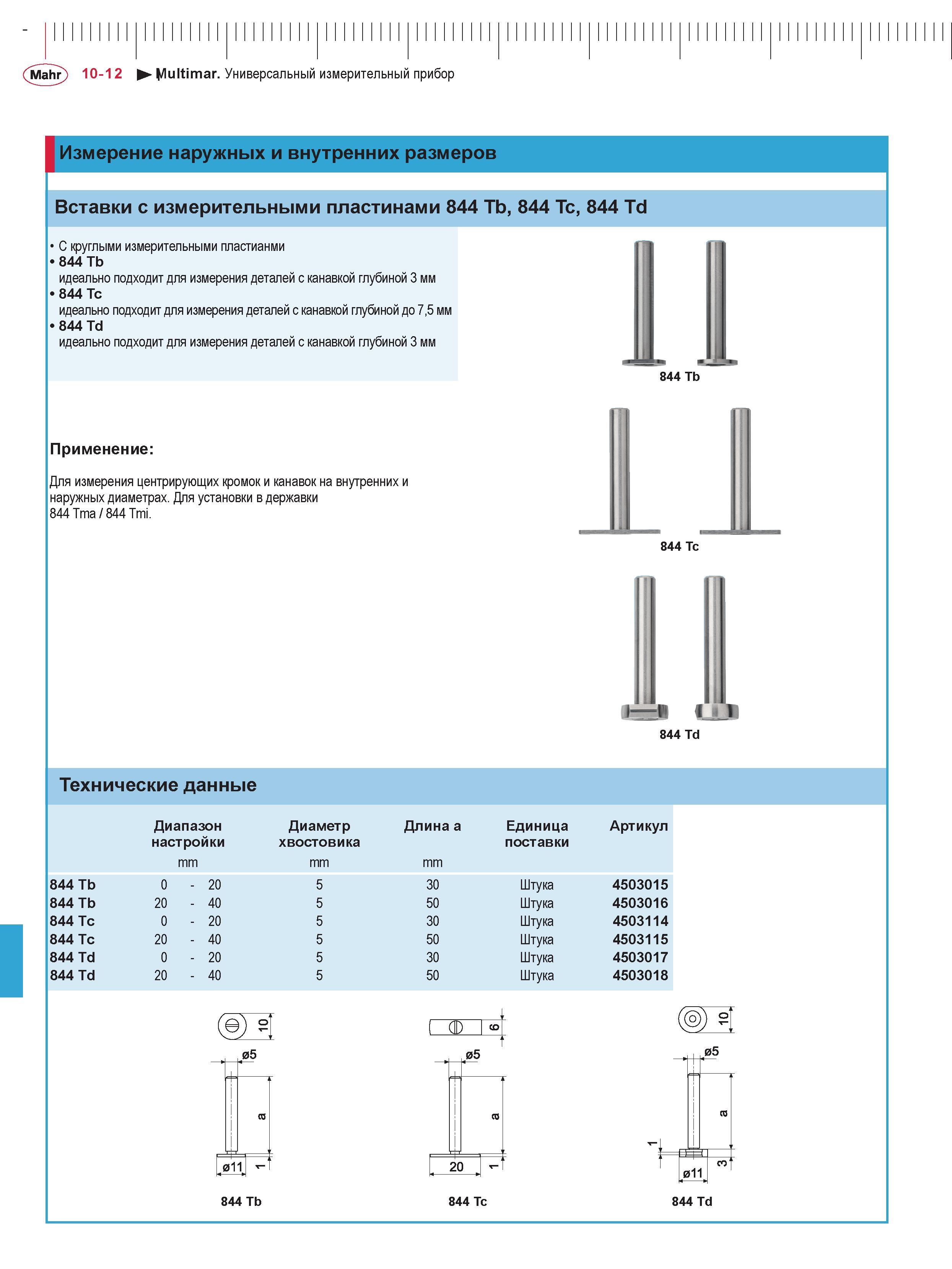

Mahr 10-12 Multimar. Универсальный измерительный прибор Измерение наружных и внутренних размеров Вставки с измерительными пластинами 844 Tb, 844 Tc, 844 Td С круглыми измерительными пластианми 844 Tb идеально подходит для измерения деталей с канавкой глубиной 3 мм 844 Tc идеально подходит для измерения деталей с канавкой глубиной до 7,5 мм 844 Td идеально подходит для измерения деталей с канавкой глубиной 3 мм 844 Tb Применение: Для измерения центрирующих кромок и канавок на внутренних и наружных диаметрах. Для установки в державки 844 Tma / 844 Tmi. 844 Tc 844 Td Технические данные Диапазон Диаметр Длина a Единица Артикул настройки хвостовика поставки mm mm mm 844 Tb 0 - 20 5 30 Штука 4503015 844 Tb 20 - 40 5 50 Штука 4503016 844 Tc 0 - 20 5 30 Штука 4503114 844 Tc 20 - 40 5 50 Штука 4503115 844 Td 0 - 20 5 30 Штука 4503017 844 Td 20 - 40 5 50 Штука 4503018 Н= 05 05 11 844 Tb 20 05 844 Tc 011 844 Td т
