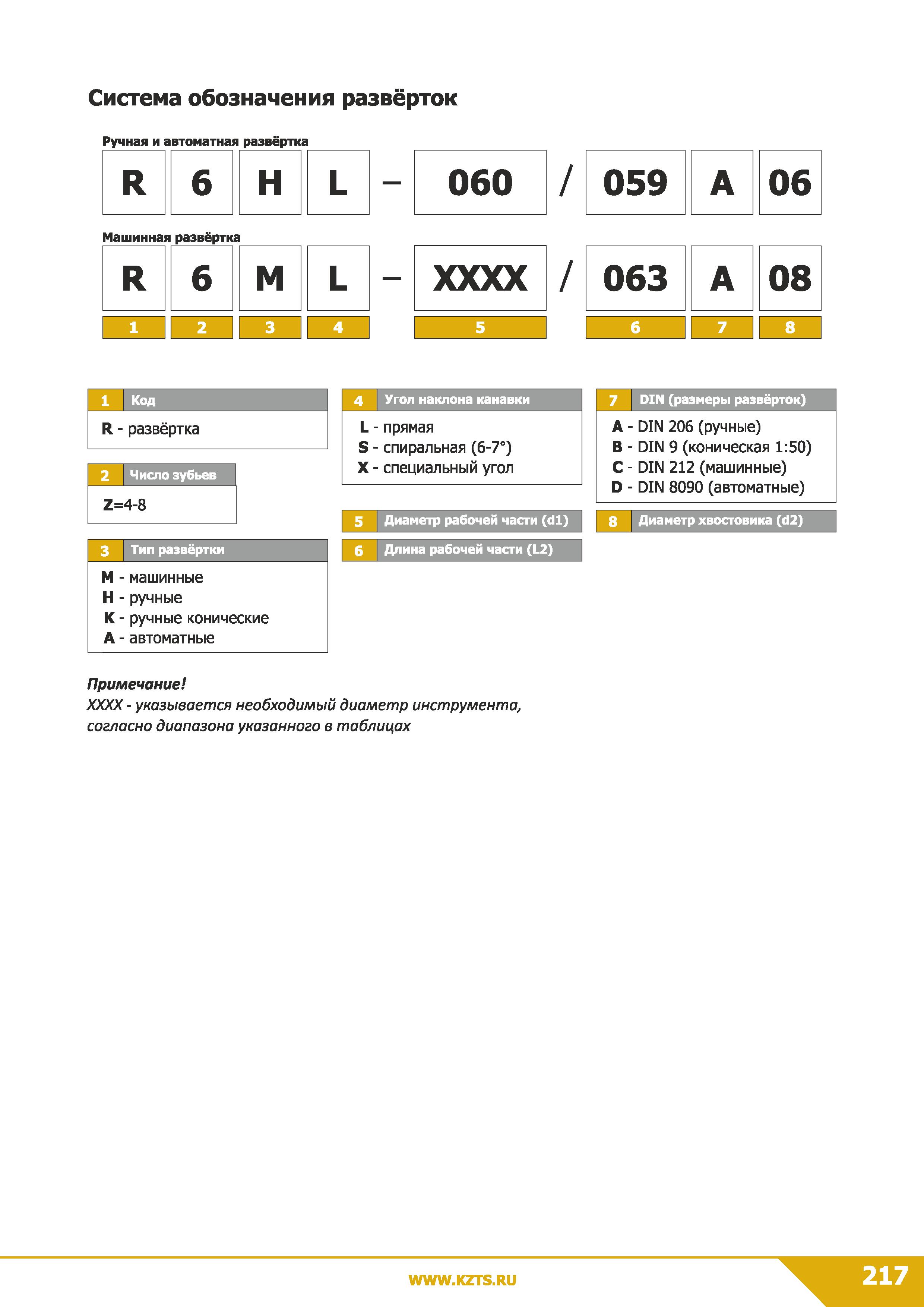

Система обозначения развёрток Ручная и автоматная развёртка R 6 Н L 060 / 059 А 06 Машинная развёртка R 6 М L ХХХХ / 063 А 08 1 2 3 4 5 6 8 R - развёртка 2 Число зубьев Z= 4-8 3 Тип развёртки М - машинные Н - ручные К - ручные конические А - автоматные 4 Угол наклона канавки 7 DIN (размеры развёрток) L - S -X- прямая спиральная (6-7°) специальный угол А - DIN 206 (ручные) В - DIN 9 (коническая 1:50) С - DIN 212 (машинные) D - DIN 8090 (автоматные) 5 Диаметр рабочей части (dl) 8 Диаметр хвостовика (d2) 6 Длина рабочей части (L2) Примечание ХХХХ - указывается необходимый диаметр инструмента, согласно диапазона указанного в таблицах
