168 Каталог КЗТС 2019 Инструмент с пластинами Резцы Фрезы по металлу Стр.168

Каталог КЗТС 2019 Инструмент с пластинами по металлу Стр. 168 0168 Lab2u

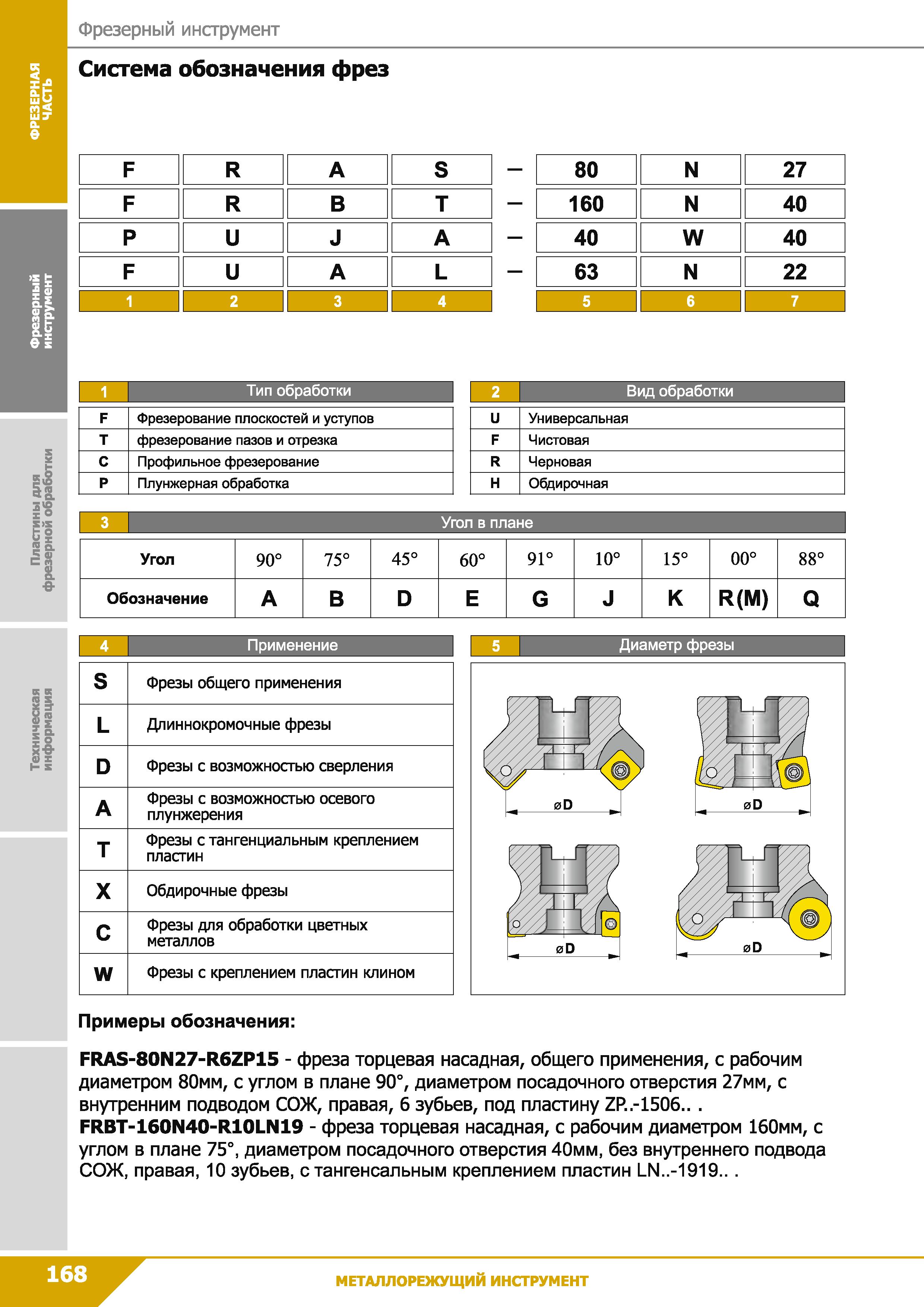

Фрезерный инструмент Система обозначения фрез F R А S 80 N 27 F R В т 160 N 40 Р и J А 40 W 40 F и А L 63 N 22 1 2 3 4 5 6 7 к г && X ° S>5 & С п & 0- 1 Тип обработки F Фрезерование плоскостей и уступов Т фрезерование пазов и отрезка С Профильное фрезерование Р Плунжерная обработка 2 Вид обработки и Универсальная F Чистовая R Черновая н Обдирочная 3 Угол в плане Угол 90° 75° 45° 60° 91° 10° 15° о 00 00 о Обозначение А В D Е G J К R(M) Q Применение 5 Диаметр фрезы к х j 1° S Фрезы общего применения L Длиннокромочные фрезы D Фрезы с возможностью сверления А Фрезы с возможностью осевого плунжерения Т Фрезы с тангенциальным креплением пластин X Обдирочные фрезы с Фрезы для обработки цветных металлов W Фрезы с креплением пластин клином Примеры обозначения: FRAS-80N27-R6ZP15 - фреза торцевая насадная, общего применения, с рабочим диаметром 80мм, с углом в плане 90°, диаметром посадочного отверстия 27мм, с внутренним подводом СОЖ, правая, б зубьев, под пластину ZP.-1506.. . FRBT-160N40-R.10LN19 - фреза торцевая насадная, с рабочим диаметром 160мм, с углом в плане 75°, диаметром посадочного отверстия 40мм, без внутреннего подвода СОЖ, правая, 10 зубьев, с тангенсальным креплением пластин LN..-1919.. . Инструмент по металлу для станков
