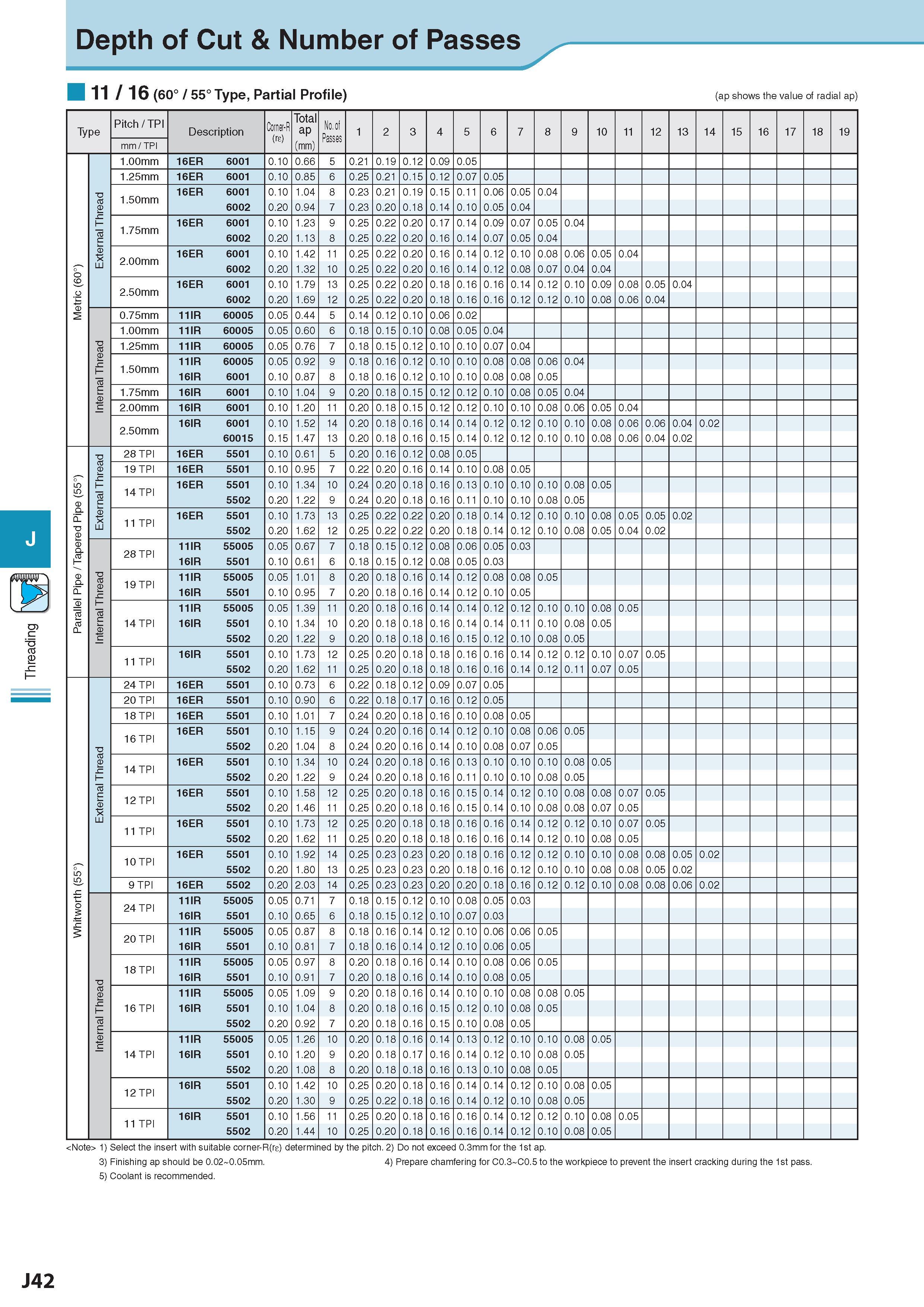

Threading Depth of Cut & Number of Passes 11 / 16 (60° / 55° Type, Partial Profile) (ap shows the value of radial ap) Type Pitch / TPI Description Обозначение Corner-R (re) Total ap (mm) No. of Passes 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 mm TPI External Thread 1.00mm 16ER 6001 0.10 0.66 5 0.21 0.19 0.12 0.09 0.05 1.25mm 16ER 6001 0.10 0.85 6 0.25 0.21 0.15 0.12 0.07 0.05 1.50mm 16ER 6001 0.10 1.04 8 0.23 0.21 0.19 0.15 0.11 0.06 0.05 0.04 6002 0.20 0.94 7 0.23 0.20 0.18 0.14 0.10 0.05 0.04 1.75mm 16ER 6001 0.10 1.23 9 0.25 0.22 0.20 0.17 0.14 0.09 0.07 0.05 0.04 6002 0.20 1.13 8 0.25 0.22 0.20 0.16 0.14 0.07 0.05 0.04 2.00mm 16ER 6001 0.10 1.42 11 0.25 0.22 0.20 0.16 0.14 0.12 0.10 0.08 0.06 0.05 0.04 Metric (60°) 6002 0.20 1.32 10 0.25 0.22 0.20 0.16 0.14 0.12 0.08 0.07 0.04 0.04 2.50mm 16ER 6001 0.10 1.79 13 0.25 0.22 0.20 0.18 0.16 0.16 0.14 0.12 0.10 0.09 0.08 0.05 0.04 6002 0.20 1.69 12 0.25 0.22 0.20 0.18 0.16 0.16 0.12 0.12 0.10 0.08 0.06 0.04 Internal Thread 0.75mm 11IR 60005 0.05 0.44 5 0.14 0.12 0.10 0.06 0.02 1.00mm 11IR 60005 0.05 0.60 6 0.18 0.15 0.10 0.08 0.05 0.04 1.25mm 11IR 60005 0.05 0.76 7 0.18 0.15 0.12 0.10 0.10 0.07 0.04 1.50mm 11IR 16IR 60005 6001 0.05 0.10 0.92 0.87 9 8 0.18 0.18 0.16 0.16 0.12 0.12 0.10 0.10 0.10 0.10 0.08 0.08 0.08 0.08 0.06 0.05 0.04 1.75mm 16IR 6001 0.10 1.04 9 0.20 0.18 0.15 0.12 0.12 0.10 0.08 0.05 0.04 2.00mm 16IR 6001 0.10 1.20 11 0.20 0.18 0.15 0.12 0.12 0.10 0.10 0.08 0.06 0.05 0.04 2.50mm 16IR 6001 60015 0.10 0.15 1.52 1.47 14 13 0.20 0.20 0.18 0.18 0.16 0.16 0.14 0.15 0.14 0.14 0.12 0.12 0.12 0.12 0.10 0.10 0.10 0.10 0.08 0.08 0.06 0.06 0.06 0.04 0.04 0.02 0.02 Parallel Pipe / Tapered Pipe (55°) External Thread 28 TPI 16ER 5501 0.10 0.61 5 0.20 0.16 0.12 0.08 0.05 19 TPI 16ER 5501 0.10 0.95 7 0.22 0.20 0.16 0.14 0.10 0.08 0.05 14 TPI 16ER 5501 5502 0.10 0.20 1.34 1.22 10 9 0.24 0.24 0.20 0.20 0.18 0.18 0.16 0.16 0.13 0.11 0.10 0.10 0.10 0.10 0.10 0.08 0.08 0.05 0.05 11 TPI 16ER 5501 5502 0.10 0.20 1.73 1.62 13 12 0.25 0.25 0.22 0.22 0.22 0.22 0.20 0.20 0.18 0.18 0.14 0.14 0.12 0.12 0.10 0.10 0.10 0.08 0.08 0.05 0.05 0.04 0.05 0.02 0.02 Internal Thread 28 TPI 11IR 16IR 55005 5501 0.05 0.10 0.67 0.61 7 6 0.18 0.18 0.15 0.15 0.12 0.12 0.08 0.08 0.06 0.05 0.05 0.03 0.03 19 TPI 11IR 16IR 55005 5501 0.05 0.10 1.01 0.95 8 7 0.20 0.20 0.18 0.18 0.16 0.16 0.14 0.14 0.12 0.12 0.08 0.10 0.08 0.05 0.05 14 TPI 11IR 16IR 55005 5501 0.05 0.10 1.39 1.34 11 10 0.20 0.20 0.18 0.18 0.16 0.18 0.14 0.16 0.14 0.14 0.12 0.14 0.12 0.11 0.10 0.10 0.10 0.08 0.08 0.05 0.05 5502 0.20 1.22 9 0.20 0.18 0.18 0.16 0.15 0.12 0.10 0.08 0.05 11 TPI 16IR 5501 0.10 1.73 12 0.25 0.20 0.18 0.18 0.16 0.16 0.14 0.12 0.12 0.10 0.07 0.05 5502 0.20 1.62 11 0.25 0.20 0.18 0.18 0.16 0.16 0.14 0.12 0.11 0.07 0.05 Whitworth (55°) External Thread 24 TPI 16ER 5501 0.10 0.73 6 0.22 0.18 0.12 0.09 0.07 0.05 20 TPI 16ER 5501 0.10 0.90 6 0.22 0.18 0.17 0.16 0.12 0.05 18 TPI 16ER 5501 0.10 1.01 7 0.24 0.20 0.18 0.16 0.10 0.08 0.05 16 TPI 16ER 5501 5502 0.10 0.20 1.15 1.04 9 8 0.24 0.24 0.20 0.20 0.16 0.16 0.14 0.14 0.12 0.10 0.10 0.08 0.08 0.07 0.06 0.05 0.05 14 TPI 16ER 5501 5502 0.10 0.20 1.34 1.22 10 9 0.24 0.24 0.20 0.20 0.18 0.18 0.16 0.16 0.13 0.11 0.10 0.10 0.10 0.10 0.10 0.08 0.08 0.05 0.05 12 TPI 16ER 5501 5502 0.10 0.20 1.58 1.46 12 11 0.25 0.25 0.20 0.20 0.18 0.18 0.16 0.16 0.15 0.15 0.14 0.14 0.12 0.10 0.10 0.08 0.08 0.08 0.08 0.07 0.07 0.05 0.05 11 TPI 16ER 5501 5502 0.10 0.20 1.73 1.62 12 11 0.25 0.25 0.20 0.20 0.18 0.18 0.18 0.18 0.16 0.16 0.16 0.16 0.14 0.14 0.12 0.12 0.12 0.10 0.10 0.08 0.07 0.05 0.05 10 TPI 16ER 5501 5502 0.10 0.20 1.92 1.80 14 13 0.25 0.25 0.23 0.23 0.23 0.23 0.20 0.20 0.18 0.18 0.16 0.16 0.12 0.12 0.12 0.10 0.10 0.10 0.10 0.08 0.08 0.08 0.08 0.05 0.05 0.02 0.02 9 TPI 16ER 5502 0.20 2.03 14 0.25 0.23 0.23 0.20 0.20 0.18 0.16 0.12 0.12 0.10 0.08 0.08 0.06 0.02 24 TPI 11IR 55005 0.05 0.71 7 0.18 0.15 0.12 0.10 0.08 0.05 0.03 16IR 5501 0.10 0.65 6 0.18 0.15 0.12 0.10 0.07 0.03 20 TPI 11IR 55005 0.05 0.87 8 0.18 0.16 0.14 0.12 0.10 0.06 0.06 0.05 16IR 5501 0.10 0.81 7 0.18 0.16 0.14 0.12 0.10 0.06 0.05 18 TPI 11IR 55005 0.05 0.97 8 0.20 0.18 0.16 0.14 0.10 0.08 0.06 0.05 Internal Thread 16IR 5501 0.10 0.91 7 0.20 0.18 0.16 0.14 0.10 0.08 0.05 11IR 55005 0.05 1.09 9 0.20 0.18 0.16 0.14 0.10 0.10 0.08 0.08 0.05 16 TPI 16IR 5501 5502 0.10 0.20 1.04 0.92 8 7 0.20 0.20 0.18 0.18 0.16 0.16 0.15 0.15 0.12 0.10 0.10 0.08 0.08 0.05 0.05 14 TPI 11IR 16IR 55005 5501 0.05 0.10 1.26 1.20 10 9 0.20 0.20 0.18 0.18 0.16 0.17 0.14 0.16 0.13 0.14 0.12 0.12 0.10 0.10 0.10 0.08 0.08 0.05 0.05 5502 0.20 1.08 8 0.20 0.18 0.18 0.16 0.13 0.10 0.08 0.05 12 TPI 16IR 5501 0.10 1.42 10 0.25 0.20 0.18 0.16 0.14 0.14 0.12 0.10 0.08 0.05 5502 0.20 1.30 9 0.25 0.22 0.18 0.16 0.14 0.12 0.10 0.08 0.05 11 TPI 16IR 5501 0.10 1.56 11 0.25 0.20 0.18 0.16 0.16 0.14 0.12 0.12 0.10 0.08 0.05 5502 0.20 1.44 10 0.25 0.20 0.18 0.16 0.16 0.14 0.12 0.10 0.08 0.05 1) Select the insert with suitable corner-R(re) determined by the pitch. 2) Do not exceed 0.3mm for the 1st ap. 3) Finishing ap should be 0.02 0.05mm. 4) Prepare chamfering for C0.3 C0.5 to the workpiece to prevent the insert cracking during the 1st pass. 5) Coolant is recommended. J42
