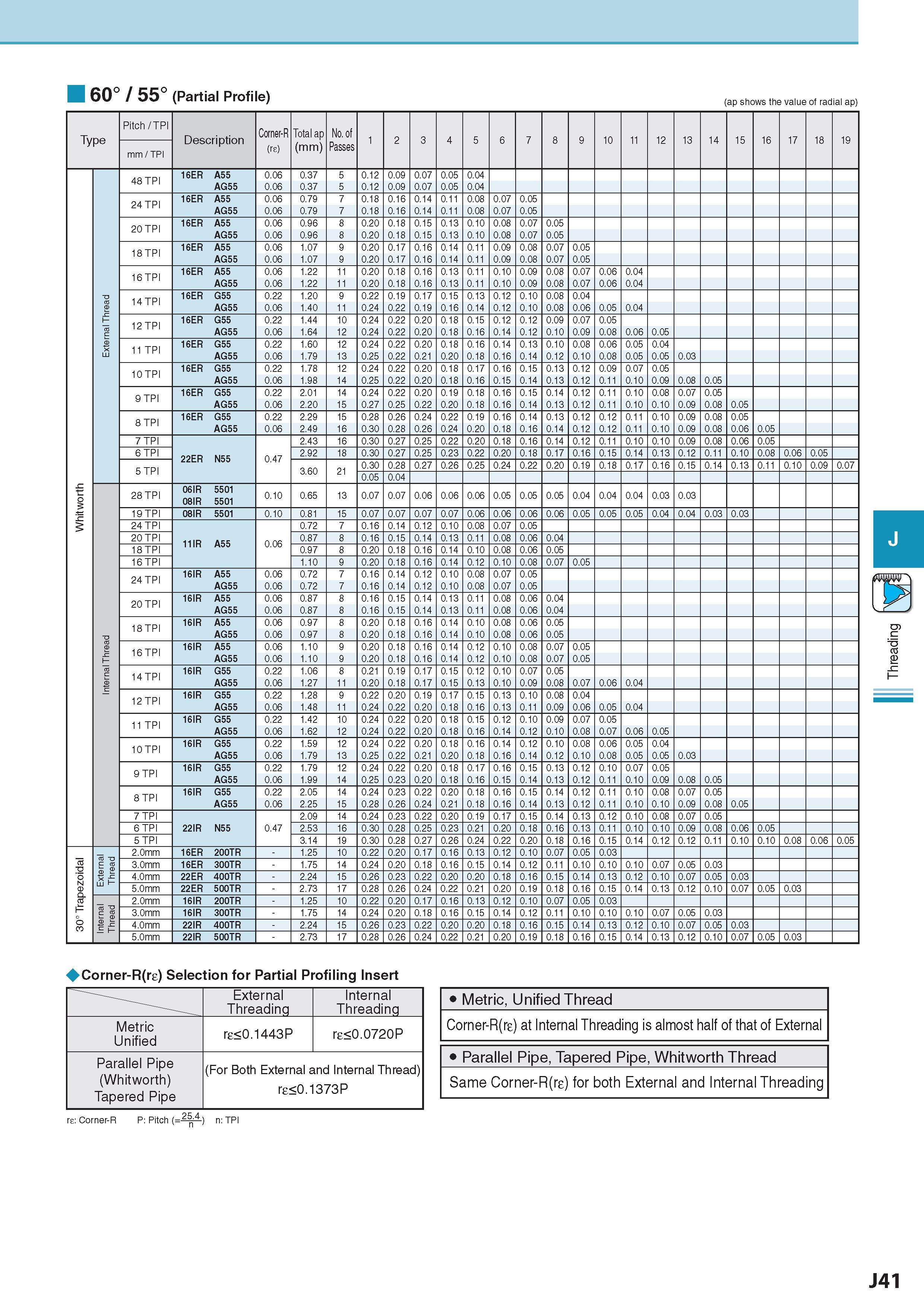

60° / 55° (Partial Profile) (ap shows the value of radial ap) Pitch / TPI Description Обозначение Corner-R (re) Total ap (mm) No. of Passes 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 mm / TPI 48 TPI 16ER A55 0.06 0.37 5 0.12 0.09 0.07 0.05 0.04 AG55 0.06 0.37 5 0.12 0.09 0.07 0.05 0.04 24 TPI 16ER A55 0.06 0.79 7 0.18 0.16 0.14 0.11 0.08 0.07 0.05 AG55 0.06 0.79 7 0.18 0.16 0.14 0.11 0.08 0.07 0.05 20 TPI 16ER A55 0.06 0.96 8 0.20 0.18 0.15 0.13 0.10 0.08 0.07 0.05 AG55 0.06 0.96 8 0.20 0.18 0.15 0.13 0.10 0.08 0.07 0.05 18 TPI 16ER A55 0.06 1.07 9 0.20 0.17 0.16 0.14 0.11 0.09 0.08 0.07 0.05 AG55 0.06 1.07 9 0.20 0.17 0.16 0.14 0.11 0.09 0.08 0.07 0.05 16 TPI 16ER A55 0.06 1.22 11 0.20 0.18 0.16 0.13 0.11 0.10 0.09 0.08 0.07 0.06 0.04 AG55 0.06 1.22 11 0.20 0.18 0.16 0.13 0.11 0.10 0.09 0.08 0.07 0.06 0.04 14 TPI 16ER G55 0.22 1.20 9 0.22 0.19 0.17 0.15 0.13 0.12 0.10 0.08 0.04 AG55 0.06 1.40 11 0.24 0.22 0.19 0.16 0.14 0.12 0.10 0.08 0.06 0.05 0.04 12 TPI 16ER G55 0.22 1.44 10 0.24 0.22 0.20 0.18 0.15 0.12 0.12 0.09 0.07 0.05 AG55 0.06 1.64 12 0.24 0.22 0.20 0.18 0.16 0.14 0.12 0.10 0.09 0.08 0.06 0.05 11 TPI 16ER G55 0.22 1.60 12 0.24 0.22 0.20 0.18 0.16 0.14 0.13 0.10 0.08 0.06 0.05 0.04 AG55 0.06 1.79 13 0.25 0.22 0.21 0.20 0.18 0.16 0.14 0.12 0.10 0.08 0.05 0.05 0.03 10 TPI 16ER G55 0.22 1.78 12 0.24 0.22 0.20 0.18 0.17 0.16 0.15 0.13 0.12 0.09 0.07 0.05 AG55 0.06 1.98 14 0.25 0.22 0.20 0.18 0.16 0.15 0.14 0.13 0.12 0.11 0.10 0.09 0.08 0.05 9 TPI 16ER G55 0.22 2.01 14 0.24 0.22 0.20 0.19 0.18 0.16 0.15 0.14 0.12 0.11 0.10 0.08 0.07 0.05 AG55 0.06 2.20 15 0.27 0.25 0.22 0.20 0.18 0.16 0.14 0.13 0.12 0.11 0.10 0.10 0.09 0.08 0.05 8 TPI 16ER G55 0.22 2.29 15 0.28 0.26 0.24 0.22 0.19 0.16 0.14 0.13 0.12 0.12 0.11 0.10 0.09 0.08 0.05 AG55 0.06 2.49 16 0.30 0.28 0.26 0.24 0.20 0.18 0.16 0.14 0.12 0.12 0.11 0.10 0.09 0.08 0.06 0.05 7 TPI 22ER N55 0.47 2.43 16 0.30 0.27 0.25 0.22 0.20 0.18 0.16 0.14 0.12 0.11 0.10 0.10 0.09 0.08 0.06 0.05 6 TPI 2.92 18 0.30 0.27 0.25 0.23 0.22 0.20 0.18 0.17 0.16 0.15 0.14 0.13 0.12 0.11 0.10 0.08 0.06 0.05 5 TPI 3.60 21 0.30 0.28 0.27 0.26 0.25 0.24 0.22 0.20 0.19 0.18 0.17 0.16 0.15 0.14 0.13 0.11 0.10 0.09 0.07 0.05 0.04 28 TPI 06IR 08IR 5501 5501 0.10 0.65 13 0.07 0.07 0.06 0.06 0.06 0.05 0.05 0.05 0.04 0.04 0.04 0.03 0.03 19 TPI 08IR 5501 0.10 0.81 15 0.07 0.07 0.07 0.07 0.06 0.06 0.06 0.06 0.05 0.05 0.05 0.04 0.04 0.03 0.03 24 TPI 11IR A55 0.06 0.72 7 0.16 0.14 0.12 0.10 0.08 0.07 0.05 20 TPI 0.87 8 0.16 0.15 0.14 0.13 0.11 0.08 0.06 0.04 18 TPI 0.97 8 0.20 0.18 0.16 0.14 0.10 0.08 0.06 0.05 16 TPI 1.10 9 0.20 0.18 0.16 0.14 0.12 0.10 0.08 0.07 0.05 24 TPI 16IR A55 0.06 0.72 7 0.16 0.14 0.12 0.10 0.08 0.07 0.05 AG55 0.06 0.72 7 0.16 0.14 0.12 0.10 0.08 0.07 0.05 20 TPI 16IR A55 0.06 0.87 8 0.16 0.15 0.14 0.13 0.11 0.08 0.06 0.04 AG55 0.06 0.87 8 0.16 0.15 0.14 0.13 0.11 0.08 0.06 0.04 18 TPI 16IR A55 0.06 0.97 8 0.20 0.18 0.16 0.14 0.10 0.08 0.06 0.05 AG55 0.06 0.97 8 0.20 0.18 0.16 0.14 0.10 0.08 0.06 0.05 16 TPI 16IR A55 0.06 1.10 9 0.20 0.18 0.16 0.14 0.12 0.10 0.08 0.07 0.05 AG55 0.06 1.10 9 0.20 0.18 0.16 0.14 0.12 0.10 0.08 0.07 0.05 14 TPI 16IR G55 0.22 1.06 8 0.21 0.19 0.17 0.15 0.12 0.10 0.07 0.05 AG55 0.06 1.27 11 0.20 0.18 0.17 0.15 0.13 0.10 0.09 0.08 0.07 0.06 0.04 12 TPI 16IR G55 0.22 1.28 9 0.22 0.20 0.19 0.17 0.15 0.13 0.10 0.08 0.04 AG55 0.06 1.48 11 0.24 0.22 0.20 0.18 0.16 0.13 0.11 0.09 0.06 0.05 0.04 11 TPI 16IR G55 0.22 1.42 10 0.24 0.22 0.20 0.18 0.15 0.12 0.10 0.09 0.07 0.05 AG55 0.06 1.62 12 0.24 0.22 0.20 0.18 0.16 0.14 0.12 0.10 0.08 0.07 0.06 0.05 10 TPI 16IR G55 0.22 1.59 12 0.24 0.22 0.20 0.18 0.16 0.14 0.12 0.10 0.08 0.06 0.05 0.04 AG55 0.06 1.79 13 0.25 0.22 0.21 0.20 0.18 0.16 0.14 0.12 0.10 0.08 0.05 0.05 0.03 9 TPI 16IR G55 0.22 1.79 12 0.24 0.22 0.20 0.18 0.17 0.16 0.15 0.13 0.12 0.10 0.07 0.05 AG55 0.06 1.99 14 0.25 0.23 0.20 0.18 0.16 0.15 0.14 0.13 0.12 0.11 0.10 0.09 0.08 0.05 8 TPI 16IR G55 0.22 2.05 14 0.24 0.23 0.22 0.20 0.18 0.16 0.15 0.14 0.12 0.11 0.10 0.08 0.07 0.05 AG55 0.06 2.25 15 0.28 0.26 0.24 0.21 0.18 0.16 0.14 0.13 0.12 0.11 0.10 0.10 0.09 0.08 0.05 7 TPI 22IR N55 0.47 2.09 14 0.24 0.23 0.22 0.20 0.19 0.17 0.15 0.14 0.13 0.12 0.10 0.08 0.07 0.05 6 TPI 2.53 16 0.30 0.28 0.25 0.23 0.21 0.20 0.18 0.16 0.13 0.11 0.10 0.10 0.09 0.08 0.06 0.05 5 TPI 3.14 19 0.30 0.28 0.27 0.26 0.24 0.22 0.20 0.18 0.16 0.15 0.14 0.12 0.12 0.11 0.10 0.10 0.08 0.06 0.05 2.0mm 16ER 200TR 1.25 10 0.22 0.20 0.17 0.16 0.13 0.12 0.10 0.07 0.05 0.03 3.0mm 16ER 300TR 1.75 14 0.24 0.20 0.18 0.16 0.15 0.14 0.12 0.11 0.10 0.10 0.10 0.07 0.05 0.03 4.0mm 22ER 400TR 2.24 15 0.26 0.23 0.22 0.20 0.20 0.18 0.16 0.15 0.14 0.13 0.12 0.10 0.07 0.05 0.03 5.0mm 22ER 500TR 2.73 17 0.28 0.26 0.24 0.22 0.21 0.20 0.19 0.18 0.16 0.15 0.14 0.13 0.12 0.10 0.07 0.05 0.03 2.0mm 16IR 200TR 1.25 10 0.22 0.20 0.17 0.16 0.13 0.12 0.10 0.07 0.05 0.03 3.0mm 16IR 300TR 1.75 14 0.24 0.20 0.18 0.16 0.15 0.14 0.12 0.11 0.10 0.10 0.10 0.07 0.05 0.03 4.0mm 22IR 400TR 2.24 15 0.26 0.23 0.22 0.20 0.20 0.18 0.16 0.15 0.14 0.13 0.12 0.10 0.07 0.05 0.03 5.0mm 22IR 500TR 2.73 17 0.28 0.26 0.24 0.22 0.21 0.20 0.19 0.18 0.16 0.15 0.14 0.13 0.12 0.10 0.07 0.05 0.03 Type Corner-R(re) Selection for Partial Profiling Insert External Threading Internal Threading Metric Unified re
