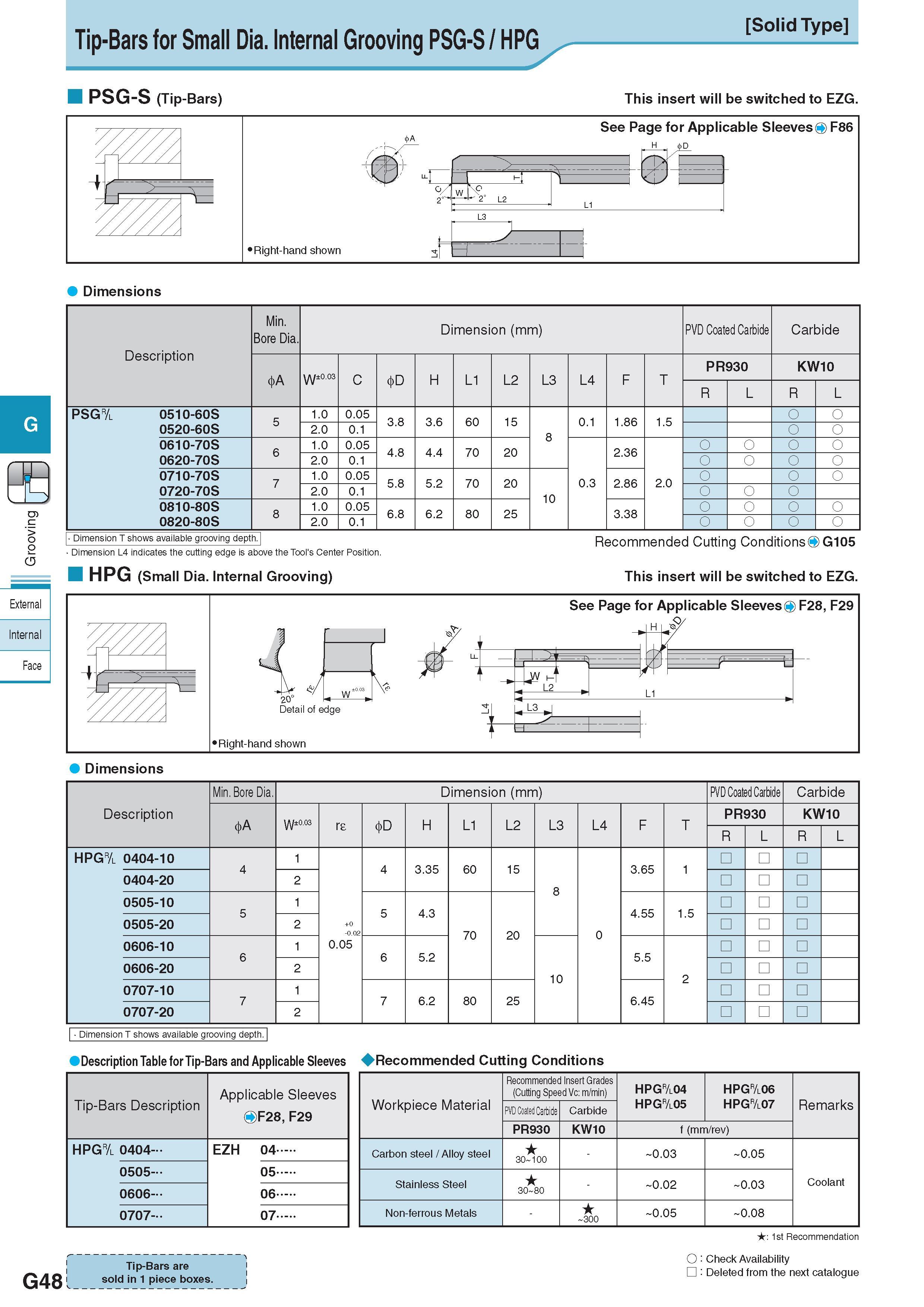

Tip-Bars for Small Dia. Internal Grooving PSG-S / HPG PSG-S (Tip-Bars) This insert will be switched to EZG. See Page for Applicable Sleeves O F86 Показано правое исполнение инструмента Dimensions Description Обозначение Min. Bore Dia. Dimension (mm) Размеры в мм PVD Coated Carbide Carbide A W±003 C D H L1 L2 L3 L4 F T PR930 KW10 R L R L PSG& 0510-60S 0520-60S 5 1.0 0.05 3.8 3.6 60 15 8 0.1 1.86 1.5 2.0 0.1 0610-70S 0620-70S 6 1.0 0.05 4.8 4.4 70 20 0.3 2.36 2.0 2.0 0.1 0710-70S 0720-70S 7 1.0 0.05 5.8 5.2 70 20 10 2.86 O 2.0 0.1 O 0810-80S 0820-80S 8 1.0 0.05 6.8 6.2 80 25 3.38 2.0 0.1 External Internal Face Dimension T shows available grooving depth. Dimension L4 indicates the cutting edge is above the Tool's Center Position. HPG (Small Dia. Internal Grooving) Recommended Cutting Conditions Рекомендованные режимы резания на станкахO G105 This insert will be switched to EZG. Dimensions G Description Обозначение Min. Bore Dia. Dimension (mm) Размеры в мм PVD Coated Carbide Carbide A W±0.03 re D H L1 L2 L3 L4 F T PR930 KW10 R L R L HPG& 0404-10 4 1 +0 -0.02 0.05 4 3.35 60 15 8 0 3.65 1 0404-20 2 0505-10 5 1 5 4.3 70 20 4.55 1.5 0505-20 2 0606-10 6 1 6 5.2 10 5.5 2 0606-20 2 0707-10 7 1 7 6.2 80 25 6.45 0707-20 2 Dimension T shows available grooving depth. Description Обозначение Table for Tip-Bars and Applicable Sleeves Recommended Cutting Conditions Рекомендованные режимы резания на станках Workpiece Material Обрабатываемый материал Recommended Insert Grades Cutting Speed Vc (m/min) Скорость резания (м/мин) HPG&04 HPG&05 HPG&06 HPG&07 Remarks Примечания PVD Coated Carbide Carbide PR930 KW10 f (mm/rev) Carbon steel / Alloy steel 30 100 0.03 0.05 Stainless Steel 30 80 0.02 0.03 Coolant Non-ferrous Metals 300 0.05 0.08 Tip-Bars Description Обозначение Applicable Sleeves OF28, F29 HPG& 0404- EZH 04 0505- 05 0606- 06 0707- 07 G48 Tip-Bars are sold in 1 piece boxes. 1st Recommendation O: Check Availability : Deleted from the next catalogue
