405 Каталог KYOCERA 2017 Инструмент сборный и монолитный для станков Стр.G44

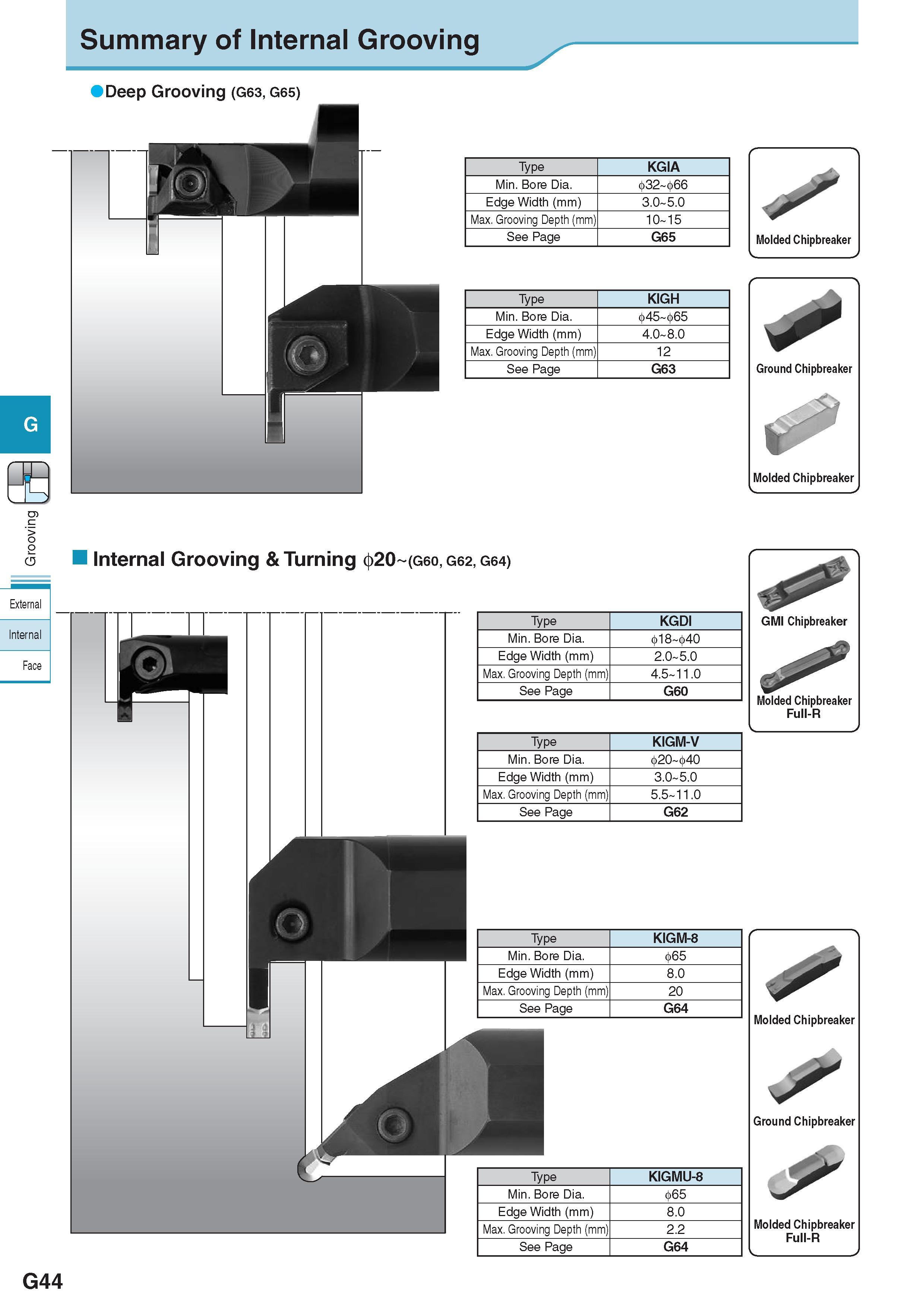

405 Summary of Internal Grooving Deep Grooving (G63, G65) Type KGIA Min Bore Dia 32 66 Edge Width (mm) 3 0 5 0 Max Grooving Depth (mm) 10 15 See Page G65 Type Каталог KYOCERA 2017 Инструмент Пластины сменные режущие из твердых сплавов и сверхтвердых материалов Сборные с СРП и цельные твердосплавные фрезы Спиральные сверла Стр. G44

Каталог KYOCERA 2017 Инструмент режущий Стр. G44 0405 Lab2u

Summary of Internal Grooving Deep Grooving (G63, G65) Type KGIA Min. Bore Dia. 32 66 Edge Width (mm) 3.0 5.0 Max. Grooving Depth (mm) 10 15 See Page G65 Type KIGH Min. Bore Dia. 45 65 Edge Width (mm) 4.0 8.0 Max. Grooving Depth (mm) 12 See Page G63 Internal Grooving & Turning 4>20 (G6o, G62, G64) Type KGDI Min. Bore Dia. 18 40 Edge Width (mm) 2.0 5.0 Max. Grooving Depth (mm) 4.5 11.0 See Page G60 Type KIGM-V Min. Bore Dia. 20- 40 Edge Width (mm) 3.0 5.0 Max. Grooving Depth (mm) 5.5 11.0 See Page G62 Type KIGM-8 Min. Bore Dia. 4>65 Edge Width (mm) 8.0 Max. Grooving Depth (mm) 20 See Page G64 Type KIGMU-8 Min. Bore Dia. 4>65 Edge Width (mm) 8.0 Max. Grooving Depth (mm) 2.2 See Page G64 G G44
