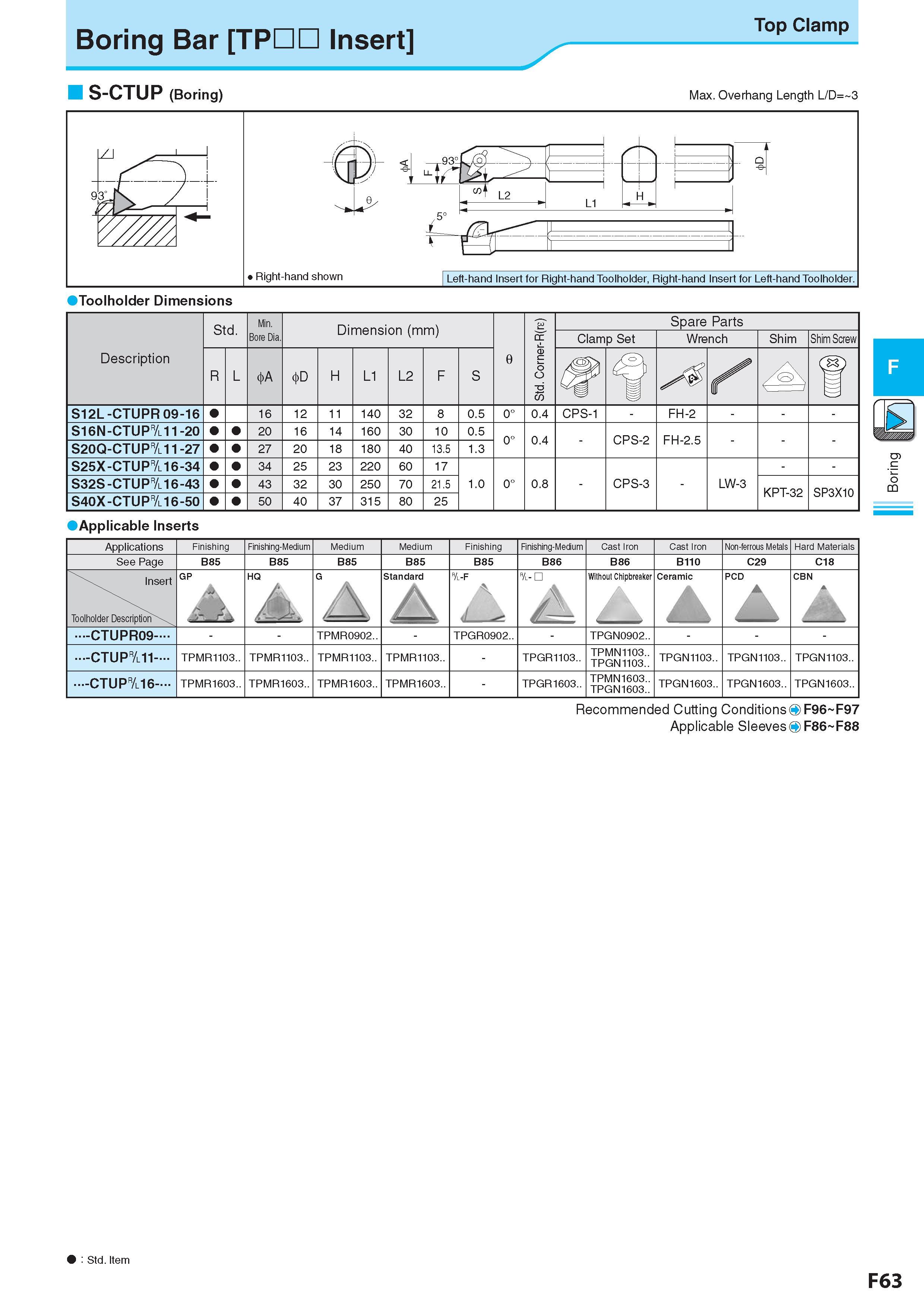

Boring Bar TPDD Insert S-CTUP (Boring) Top Clamp Max. Overhang Length L/D= 3 -i r93° j J \ S' 1 % t 4 L2 J L1 H Показано правое исполнение инструмента Left-hand Insert for Right-hand Toolholder, Right-hand Insert for Left-hand Toolholder. Toolholder Dimensions Description Обозначение Std. Min. Bore Dia. Dimension (mm) Размеры в мм e to CC CD c O o d 55 Spare Parts Clamp Set Wrench Shim Shim Screw R L D H L1 L2 F S 4P 'U S12L-CTUPR 09-16 16 12 11 140 32 8 0.5 0° 0.4 CPS-1 - FH-2 - S16N-CTUP&11 -20 20 16 14 160 30 10 0.5 0° 0.4 - CPS-2 FH-2.5 - S20Q-CTUP&11 -27 27 20 18 180 40 13.5 1.3 S25X -CTUP& 16 -34 34 25 23 220 60 17 1.0 0° 0.8 - CPS-3 - LW-3 S32S-CTUP& 16-43 43 32 30 250 70 21.5 KPT-32 SP3X10 S40X -CTUP& 16 -50 50 40 37 315 80 25 Applicable Inserts Applications Finishing Finishing-Medium Medium Medium Finishing Finishing-Medium Cast Iron Cast Iron Non-ferrous Metals Hard Materials See Page B85 B85 B85 B85 B85 B86 B86 B110 C29 C18 Insert Toolholder Description'' GP HQ G A Standard A &-F \ tote &- ✓i. Without Chipbreaker Стружколом сменной пластины Ceramic A PCD A CBN A ...-CTUPR09-.. TPMR0902.. - TPGR0902.. - TPGN0902.. - ...-CTUP&11-.. TPMR1103.. TPMR1103.. TPMR1103.. TPMR1103.. - TPGR1103.. TPMN1103.. TPGN1103.. TPGN1103.. TPGN1103.. TPGN1103.. ...-CTUP&16-.. TPMR1603.. TPMR1603.. TPMR1603.. TPMR1603.. - TPGR1603.. TPMN1603.. TPGN1603.. TPGN1603.. TPGN1603.. TPGN1603.. Recommended Cutting Conditions Рекомендованные режимы резания на станкахO F96 F97 Applicable Sleeves O F86 F88 : Std. Item Стандартная позиция F63 Boring
