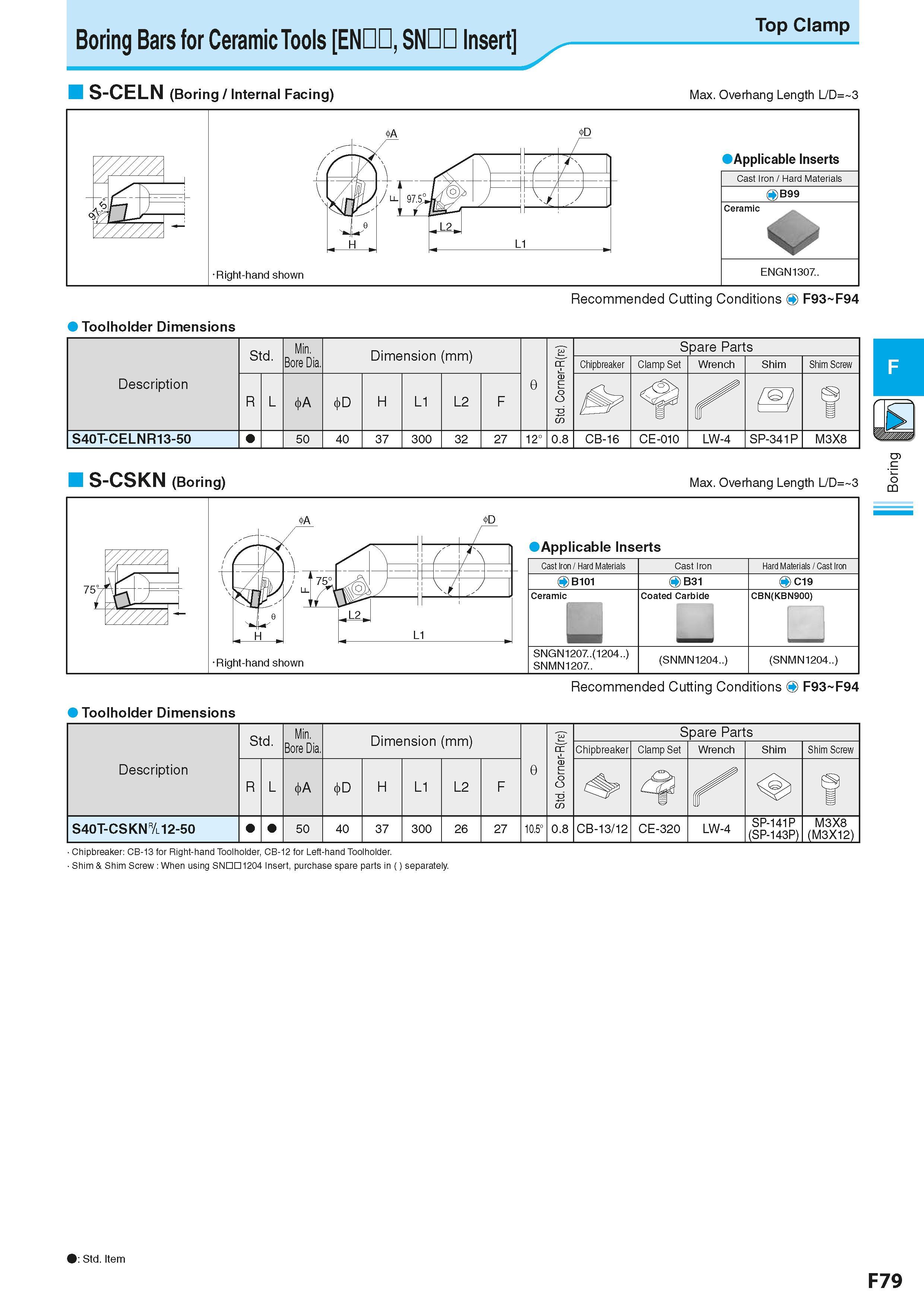

Boring Bars for Ceramic Tools ENDD, SNDD Insert Top Clamp S-CELN (Boring / Internal Facing) Max. Overhang Length L/D= 3 Recommended Cutting Conditions O F93 F94 S-CSKN (Boring) Max. Overhang Length L/D= 3 Toolholder Dimensions Std. Min. Dimension (mm) Размеры инструмента указаны в мм cr CD d TD GO Spare Parts Bore Dia. Chipbreaker Clamp Set Wrench Shim Shim Screw Description R L < A < D H Li L2 F 0 s I S40T-CSKN& 12-50 50 40 37 300 26 27 10.5° 0.8 CB-13/12 CE-320 LW-4 SP-141P (SP-143P) M3X8 (M3X12) Chipbreaker: CB-13 for Right-hand Toolholder, CB-12 for Left-hand Toolholder. Shim & Shim Screw When using SNnni204 Insert, purchase spare parts in ( ) separately. Std. Item F79 Boring
