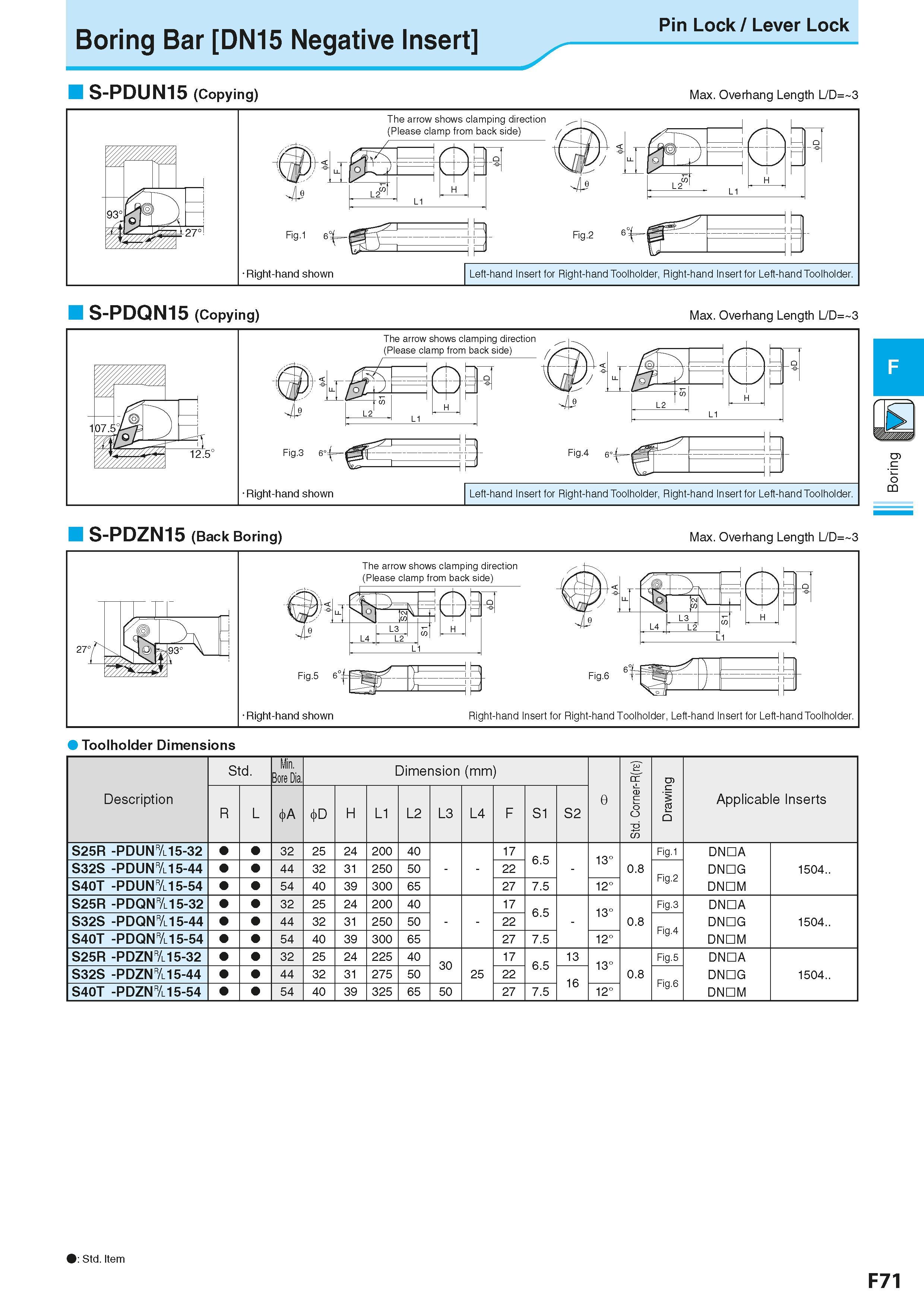

Boring Bar DN15 Negative Insert Pin Lock / Lever Lock S-PDUN15 (Copying) Max. Overhang Length L/D= 3 S-PDQN15 (Copying) Max. Overhang Length L/D= 3 S-PDZN15 (Back Boring) Max. Overhang Length L/D= 3 Toolholder Dimensions Std. Min. Bore Dia Dimension (mm) Размеры инструмента указаны в мм of £Z t5 00 Drawing Description R L < A < D H L1 L2 L3 L4 F S1 S2 0 Applicable Inserts S25R -PDUN&15-32 32 25 24 200 40 17 6.5 13° Fig.1 DNDA S32S -PDUN&15-44 44 32 31 250 50 22 - 0.8 Fig.2 DNDG 1504.. S40T -PDUN&15-54 54 40 39 300 65 27 7.5 12° DNDM S25R -PDQN&15-32 32 25 24 200 40 17 6.5 13° Fig.3 DNDA S32S -PDQN&15-44 44 32 31 250 50 22 - 0.8 Fig.4 DNDG 1504.. S40T -PDQN&15-54 54 40 39 300 65 27 7.5 12° DNDM S25R -PDZN&15-32 32 25 24 225 40 30 17 6.5 13 13° Fig.5 DNDA S32S -PDZN&15-44 44 32 31 275 50 25 22 16 0.8 Fig.6 DNDG 1504.. S40T -PDZN&15-54 54 40 39 325 65 50 27 7.5 12° DNDM Std. Item F71 Boring
