Режущий инструмент, инструментальная оснастка и приспособления / Cutting tools, tooling system and workholding
KORLOY | Каталог KORLOY 2020 Инструмент и оснастка для станков (Всего 1333 стр.) |
|||||
586 Каталог KORLOY 2020 Инструмент и оснастка для станков по металлу Стр.E128 |
|||||

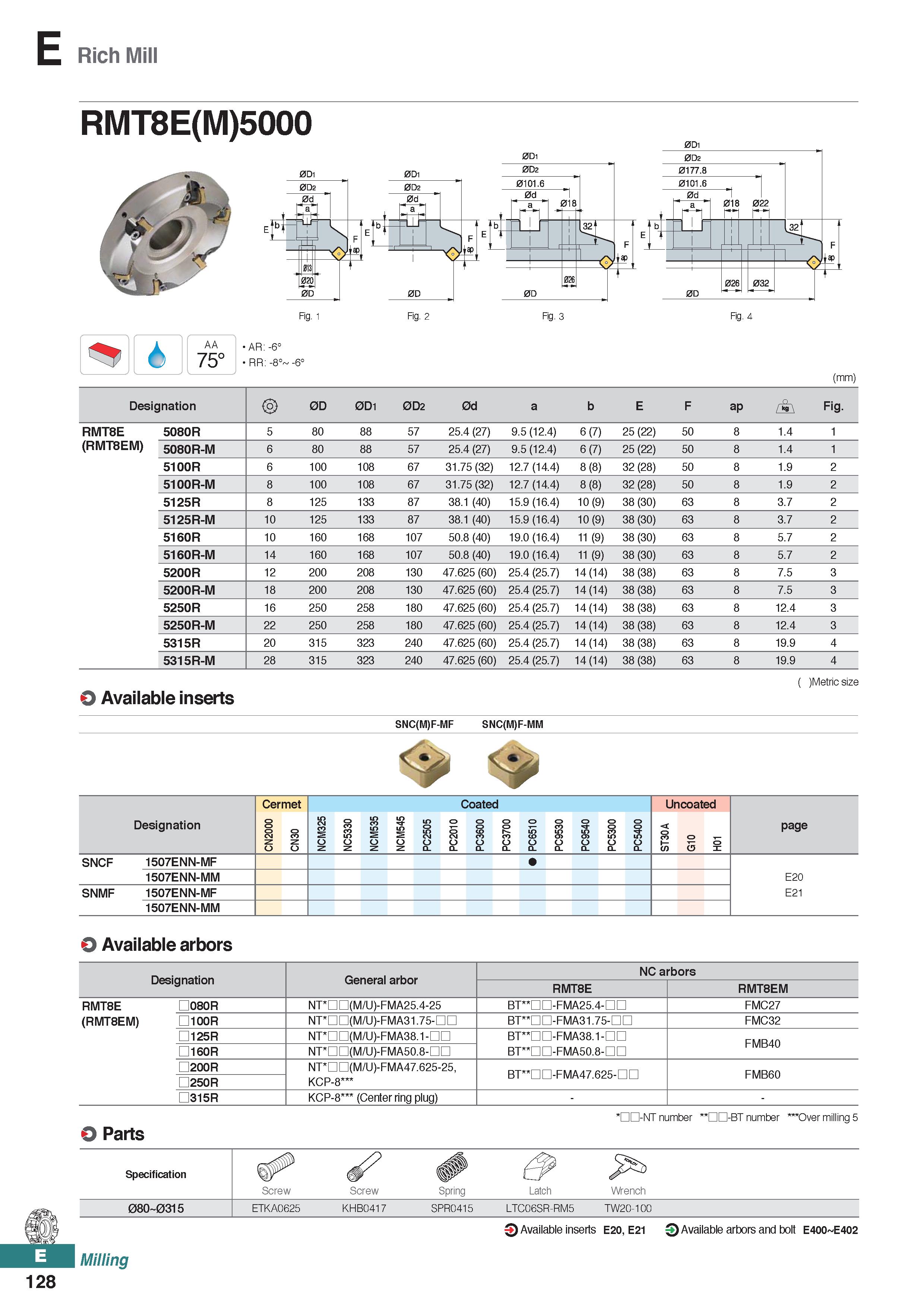

Каталог KORLOY 2020 Инструмент для станков по металлу Стр. E128 0586 Lab2u E Rich Mill RMT8E(M)5000 AA 75° AR: -6° RR: -8° -6° (mm) Designation 0D 0D1 0D2 0d a b E F ap pi\ Fig. RMT8E 5080R 5 80 88 57 25.4 (27) 9.5 (12.4) 6 (7) 25 (22) 50 8 1.4 1 (RMT8EM) 5080R-M 6 80 88 57 25.4 (27) 9.5 (12.4) 6 (7) 25 (22) 50 8 1.4 1 5100R 6 100 108 67 31.75 (32) 12.7 (14.4) 8 (8) 32 (28) 50 8 1.9 2 5100R-M 8 100 108 67 31.75 (32) 12.7 (14.4) 8 (8) 32 (28) 50 8 1.9 2 5125R 8 125 133 87 38.1 (40) 15.9 (16.4) 10 (9) 38 (30) 63 8 3.7 2 5125R-M 10 125 133 87 38.1 (40) 15.9 (16.4) 10 (9) 38 (30) 63 8 3.7 2 5160R 10 160 168 107 50.8 (40) 19.0 (16.4) 11 (9) 38 (30) 63 8 5.7 2 5160R-M 14 160 168 107 50.8 (40) 19.0 (16.4) 11 (9) 38 (30) 63 8 5.7 2 5200R 12 200 208 130 47.625 (60) 25.4 (25.7) 14 (14) 38 (38) 63 8 7.5 3 5200R-M 18 200 208 130 47.625 (60) 25.4 (25.7) 14 (14) 38 (38) 63 8 7.5 3 5250R 16 250 258 180 47.625 (60) 25.4 (25.7) 14 (14) 38 (38) 63 8 12.4 3 5250R-M 22 250 258 180 47.625 (60) 25.4 (25.7) 14 (14) 38 (38) 63 8 12.4 3 5315R 20 315 323 240 47.625 (60) 25.4 (25.7) 14 (14) 38 (38) 63 8 19.9 4 5315R-M 28 315 323 240 47.625 (60) 25.4 (25.7) 14 (14) 38 (38) 63 8 19.9 4 O Available inserts ( )Metric size SNC(M)F-MF SNC(M)F-MM Designation Cermet Coated Uncoated page CN2000 CN30 NCM325 NC5330 NCM535 NCM545 PC2505 PC2010 PC3600 PC3700 PC6510 PC9530 PC9540 PC5300 PC5400 ST30A G10 H01 SNCF 1507ENN-MF 1507ENN-MM E20 SNMF 1507ENN-MF E21 1507ENN-MM O Available arbors Designation General arbor NC arbors RMT8E RMT8EM RMT8E D080R NT’DD(M/U)-FMA25.4-25 BT’’DD-FMA25.4-nn FMC27 (RMT8EM) D100R NT’DD(M/U)-FMA31.75-nn BT’’DD-FMA31.75-nn FMC32 125R NT’DD(M/U)-FMA38.1-nn BT’’DD-FMA38.1-nn BT’’DD-FMA50.8-nn FMB40 160R NT’DD(M/U)-FMA50.8-nn 200R NT’DD(M/U)-FMA47.625-25, KCP-8’’’ BT’’DD-FMA47.625-nn FMB60 250R 315R KCP-8’’’ (Center ring plug) 0 Parts ’ -NT number ’’DD-BT number ’’’Over milling 5 Specification Screw Screw Spring Latch Wrench 08O 0315 ETKA0625 KHB0417 SPR0415 LTC06SR-RM5 TW20-100 Q Available inserts E20, E21 O Available arbors and bolt E400 E402 Milling 128 |
|||||
