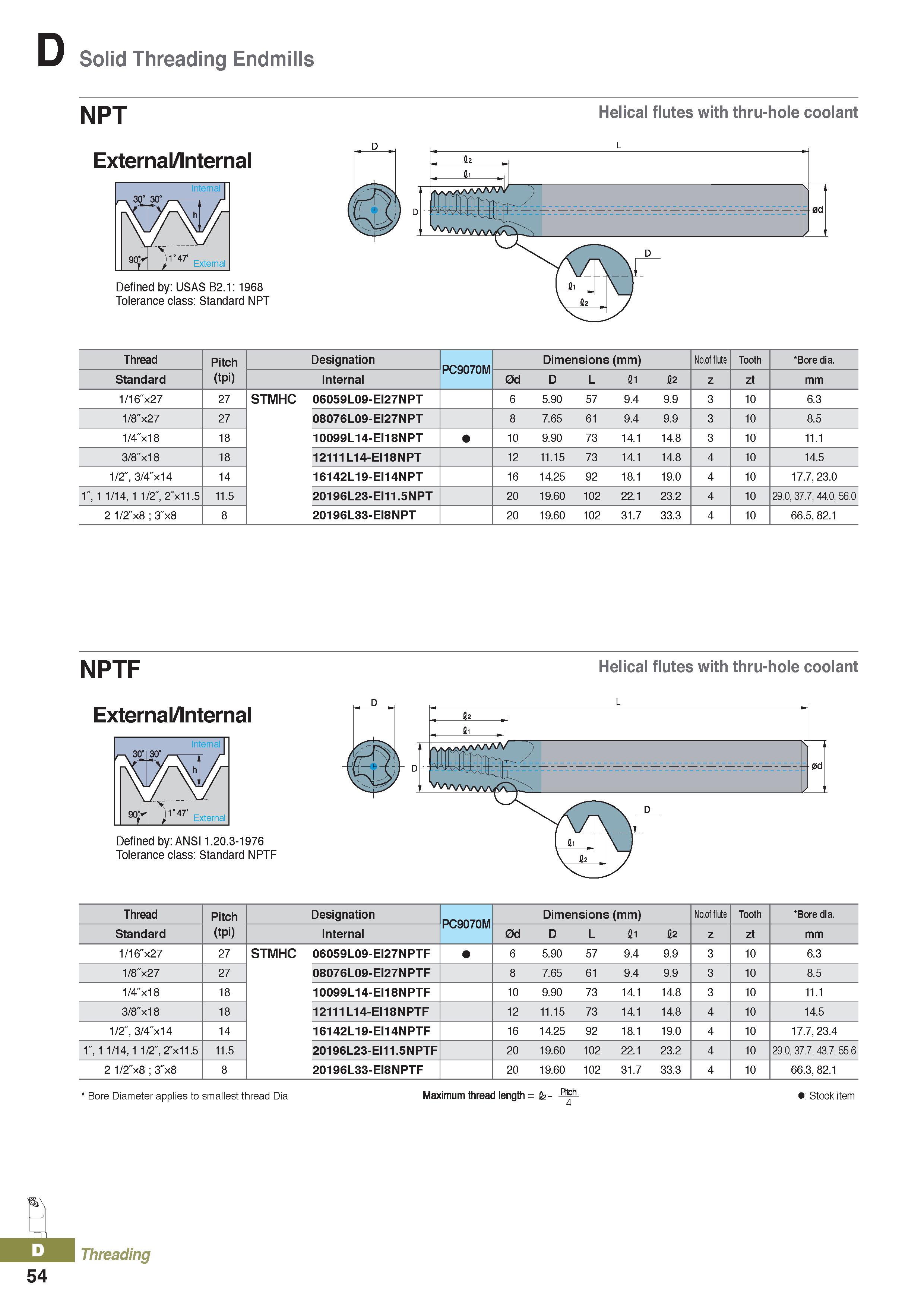

438 Каталог KORLOY 2020 Инструмент и оснастка для станков по металлу Стр.D54 |
|||||
Каталог KORLOY 2020 Инструмент для станков по металлу Стр. D54 0438 Lab2u Solid Threading Endmills NPT External/Internal Helical flutes with thru-hole coolant Defined by: USAS B2.1: 1968 Tolerance class: Standard NPT Thread Pitch Designation PC9070M Dimensions (mm) No.of flute Tooth Bore dia. Standard (tpi) Internal 0d D L 11 12 z zt mm 1/16"x27 27 STMHC 06059L09-EI27NPT 6 5.90 57 9.4 9.9 3 10 6.3 1/8"x27 27 08076L09-EI27NPT 8 7.65 61 9.4 9.9 3 10 8.5 1/4"x18 18 10099L14-EI18NPT 10 9.90 73 14.1 14.8 3 10 11.1 3/8"x18 18 12111L14-EI18NPT 12 11.15 73 14.1 14.8 4 10 14.5 1/2", 3/4"x14 14 16142L19-EI14NPT 16 14.25 92 18.1 19.0 4 10 17.7, 23.0 1", 11/14,1 1/2", 2"x11.5 11.5 20196L23-EI11.5NPT 20 19.60 102 22.1 23.2 4 10 29.0, 37.7, 44.0, 56.0 2 1/2"x8 ; 3"x8 8 20196L33-EI8NPT 20 19.60 102 31.7 33.3 4 10 66.5, 82.1 NPTF External/Internal Helical flutes with thru-hole coolant Defined by: ANSI 1.20.3-1976 Tolerance class: Standard NPTF Thread Pitch Designation PC9070M Dimensions (mm) No.of flute Tooth Bore dia. Standard (tpi) Internal 0d D L 11 12 z zt mm 1/16"x27 27 STMHC 06059L09-EI27NPTF 6 5.90 57 9.4 9.9 3 10 6.3 1/8"x27 27 08076L09-EI27NPTF 8 7.65 61 9.4 9.9 3 10 8.5 1/4"x18 18 10099L14-EI18NPTF 10 9.90 73 14.1 14.8 3 10 11.1 3/8"x18 18 12111L14-EI18NPTF 12 11.15 73 14.1 14.8 4 10 14.5 1/2", 3/4"x14 14 16142L19-EI14NPTF 16 14.25 92 18.1 19.0 4 10 17.7, 23.4 1",1 1/14,1 1/2",2"x11.5 11.5 20196L23-EI11.5NPTF 20 19.60 102 22.1 23.2 4 10 29.0, 37.7, 43.7, 55.6 2 1/2"x8 ; 3"x8 8 20196L33-EI8NPTF 20 19.60 102 31.7 33.3 4 10 66.3, 82.1 Bore Diameter applies to smallest thread Dia Maximum thread length = &- Pitch 4 : Stock item J. Threading 54 |
|||||
