1015 Каталог KORLOY 2018 Металлорежущий инструмент и станочная оснастка Стр.G84

Каталог KORLOY 2018 Металлорежущий инструмент и станочная оснастка Стр. G84 1015 Lab2u

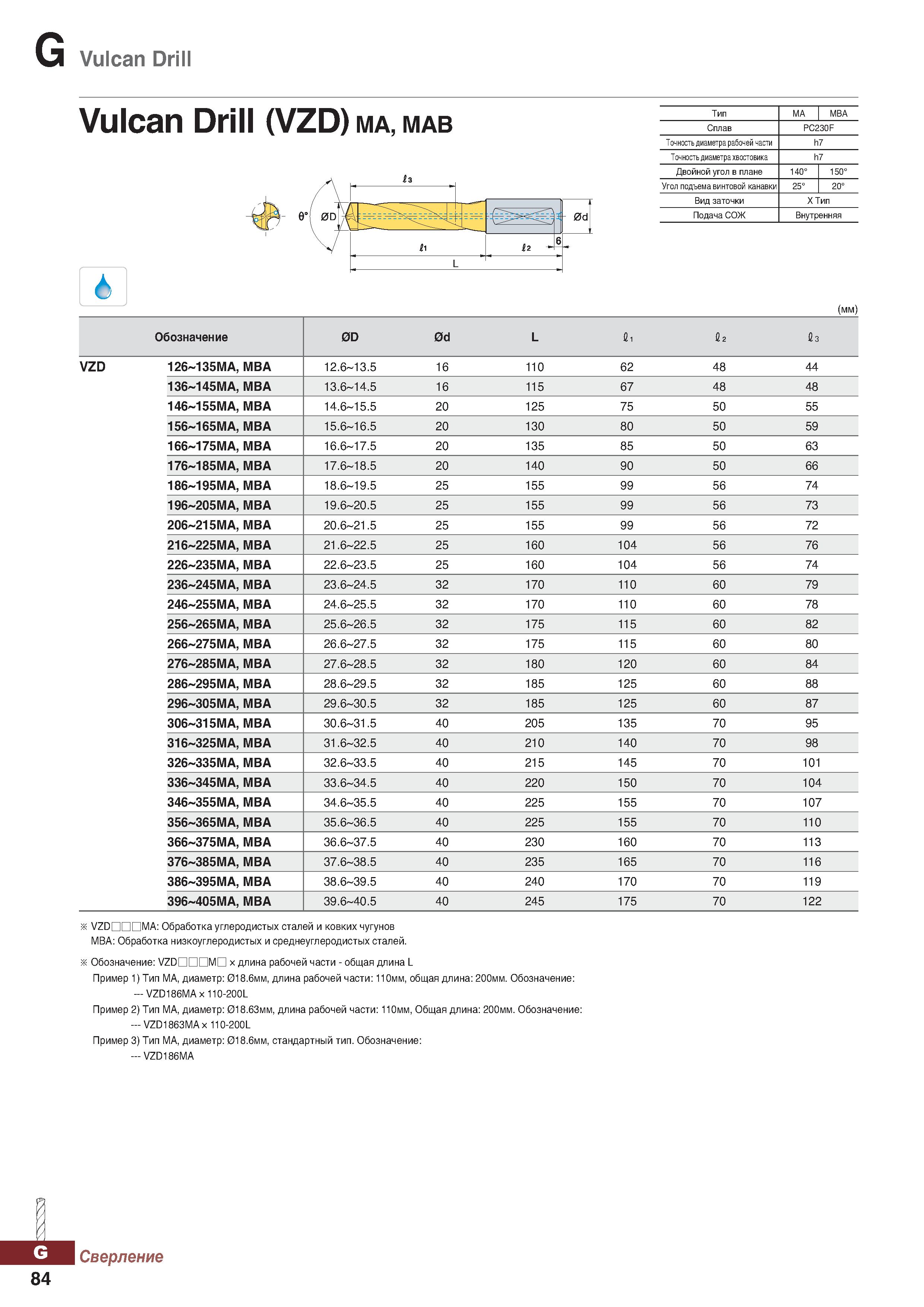

Vulcan Drill Vulcan Drill (VZD) MA, MAB Тип МА MBA Сплав PC230F Точность диаметра рабочей части h7 Точность диаметра хвостовика h7 Двойной угол в плане 140° 150° Угол подъемавинтовой канавки 25° 20° Вид заточки X Тип Подача СОЖ Внутренняя (mm) Обозначение 0D 0d L fi. I2 13 VZD 126-135МА, MBA 12.6-13.5 16 110 62 48 44 136-145МА, MBA 13.6-14.5 16 115 67 48 48 146-155МА, MBA 14.6-15.5 20 125 75 50 55 156-165МА, MBA 15.6-16.5 20 130 80 50 59 166-175MA, MBA 16.6-17.5 20 135 85 50 63 176-185MA, MBA 17.6-18.5 20 140 90 50 66 186-195MA, MBA 18.6-19.5 25 155 99 56 74 196-205MA, MBA 19.6-20.5 25 155 99 56 73 206-215MA, MBA 20.6-21.5 25 155 99 56 72 216-225MA, MBA 21.6-22.5 25 160 104 56 76 226-235MA, MBA 22.6-23.5 25 160 104 56 74 236-245MA, MBA 23.6-24.5 32 170 110 60 79 246-255MA, MBA 24.6-25.5 32 170 110 60 78 256-265MA, MBA 25.6-26.5 32 175 115 60 82 266-275MA, MBA 26.6-27.5 32 175 115 60 80 276-285MA, MBA 27.6-28.5 32 180 120 60 84 286-295MA, MBA 28.6-29.5 32 185 125 60 88 296-305MA, MBA 29.6-30.5 32 185 125 60 87 306-315MA, MBA 30.6-31.5 40 205 135 70 95 316-325MA, MBA 31.6-32.5 40 210 140 70 98 326-335MA, MBA 32.6-33.5 40 215 145 70 101 336-345MA, MBA 33.6-34.5 40 220 150 70 104 346-355MA, MBA 34.6-35.5 40 225 155 70 107 356-365MA, MBA 35.6-36.5 40 225 155 70 110 366-375MA, MBA 36.6-37.5 40 230 160 70 113 376-385MA, MBA 37.6-38.5 40 235 165 70 116 386-395MA, MBA 38.6-39.5 40 240 170 70 119 396-405MA, MBA 39.6-40.5 40 245 175 70 122 : VZDDDDMA: Обработка углеродистых сталей и ковких чугунов MBA: Обработка низкоуглеродистых и среднеуглеродистых сталей. : Обозначение VZDDDDMD х длина рабочей части - общая длина L Пример 1) Тип МА, диаметр: 018.6мм, длина рабочей части: 110мм, общая длина: 200мм. Обозначение VZD186MAx 110-200L Пример 2) Тип МА, диаметр: 018.63мм, длина рабочей части: 110мм, Общая длина: 200мм. Обозначение VZD1863MAx 110-200L Пример 3) Тип МА, диаметр: 018.6мм, стандартный тип. Обозначение VZD186MA L Сверление 84
