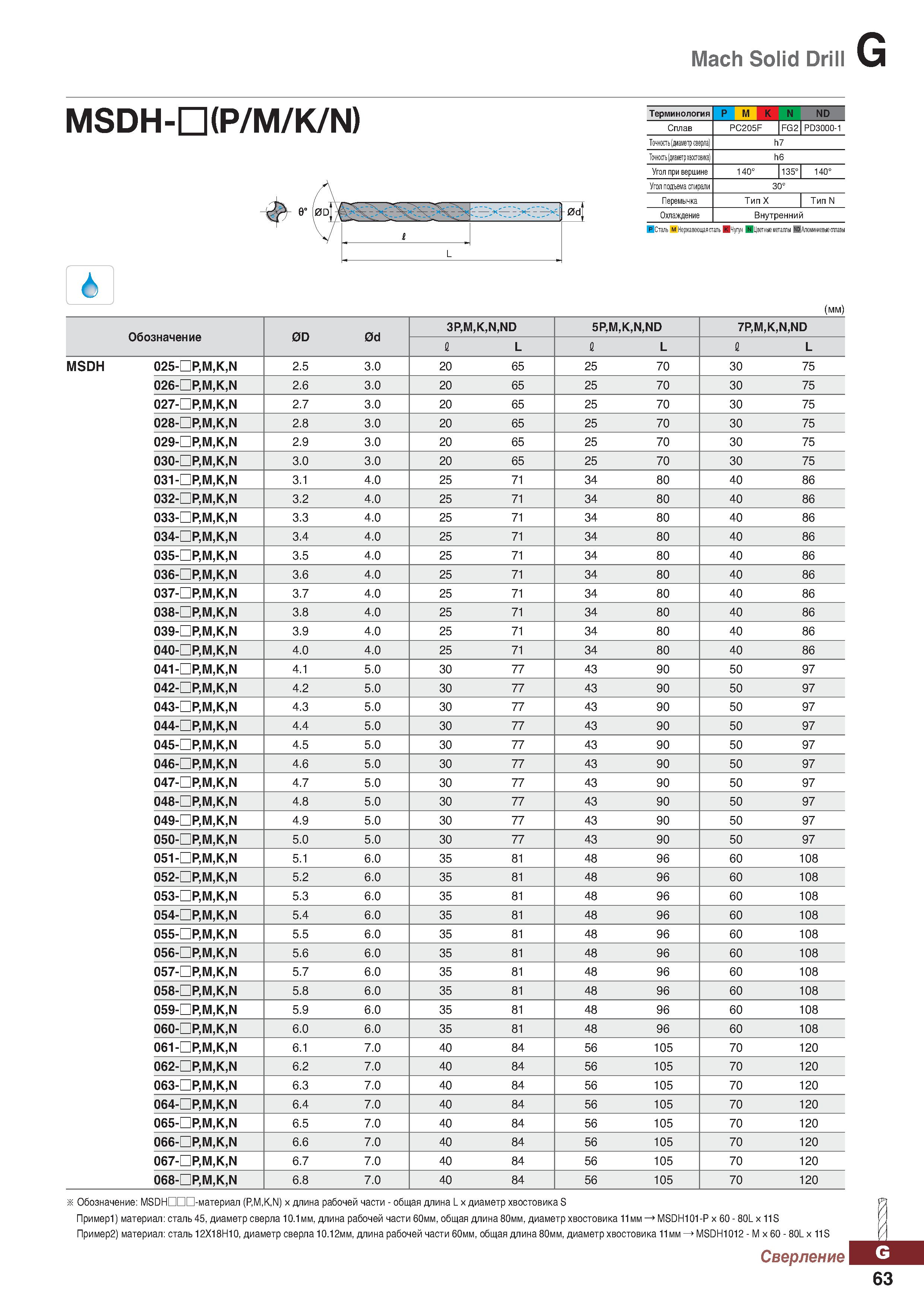

994 Каталог KORLOY 2018 Металлорежущий инструмент и станочная оснастка Стр.G63

Каталог KORLOY 2018 Металлорежущий инструмент и станочная оснастка Стр. G63 0994 Lab2u

Mach Solid Drill MSDH-n(P M K N) Терминология P M K N ND Сплав PC205F FG2 PD3000-1 Точность (диаметр сверла) h7 Точность диаметрхвогтовика) h6 Угол при вершине 140° 1135° 140° Угол подъема спирали 30° Перемычка ТипХ TnnN Охлаждение Внутренний p Сталь m Нержавеющаясталь В Чугун В Цветные металлы nd Алюминиевые сплавы (мм) Обозначение 0D 0d 3P,M,K,N,ND 5P,M,K,N,ND 7P,M,K,N,ND I L I L I L MSDH 025-DP,M,K,N 2.5 3.0 20 65 25 70 30 75 026-DP,M,K,N 2.6 3.0 20 65 25 70 30 75 027-DP,M,K,N 2.7 3.0 20 65 25 70 30 75 028-DP,M,K,N 2.8 3.0 20 65 25 70 30 75 029-DP,M,K,N 2.9 3.0 20 65 25 70 30 75 030-DP,M,K,N 3.0 3.0 20 65 25 70 30 75 031-DP,M,K,N 3.1 4.0 25 71 34 80 40 86 032-DP,M,K,N 3.2 4.0 25 71 34 80 40 86 033-DP,M,K,N 3.3 4.0 25 71 34 80 40 86 034-DP,M,K,N 3.4 4.0 25 71 34 80 40 86 035-DP,M,K,N 3.5 4.0 25 71 34 80 40 86 036-DP,M,K,N 3.6 4.0 25 71 34 80 40 86 037-DP,M,K,N 3.7 4.0 25 71 34 80 40 86 038-DP,M,K,N 3.8 4.0 25 71 34 80 40 86 039-DP,M,K,N 3.9 4.0 25 71 34 80 40 86 040-DP,M,K,N 4.0 4.0 25 71 34 80 40 86 041-DP,M,K,N 4.1 5.0 30 77 43 90 50 97 042-DP,M,K,N 4.2 5.0 30 77 43 90 50 97 043-DP,M,K,N 4.3 5.0 30 77 43 90 50 97 044-DP,M,K,N 4.4 5.0 30 77 43 90 50 97 045-DP,M,K,N 4.5 5.0 30 77 43 90 50 97 046-DP,M,K,N 4.6 5.0 30 77 43 90 50 97 047-DP,M,K,N 4.7 5.0 30 77 43 90 50 97 048-DP,M,K,N 4.8 5.0 30 77 43 90 50 97 049-DP,M,K,N 4.9 5.0 30 77 43 90 50 97 050-DP,M,K,N 5.0 5.0 30 77 43 90 50 97 051-DP,M,K,N 5.1 6.0 35 81 48 96 60 108 052-DP,M,K,N 5.2 6.0 35 81 48 96 60 108 053-DP,M,K,N 5.3 6.0 35 81 48 96 60 108 054-DP,M,K,N 5.4 6.0 35 81 48 96 60 108 055-DP,M,K,N 5.5 6.0 35 81 48 96 60 108 056-DP,M,K,N 5.6 6.0 35 81 48 96 60 108 057-DP,M,K,N 5.7 6.0 35 81 48 96 60 108 058-DP,M,K,N 5.8 6.0 35 81 48 96 60 108 059-DP,M,K,N 5.9 6.0 35 81 48 96 60 108 060-DP,M,K,N 6.0 6.0 35 81 48 96 60 108 061-DP,M,K,N 6.1 7.0 40 84 56 105 70 120 062-DP,M,K,N 6.2 7.0 40 84 56 105 70 120 063-DP,M,K,N 6.3 7.0 40 84 56 105 70 120 064-DP,M,K,N 6.4 7.0 40 84 56 105 70 120 065-DP,M,K,N 6.5 7.0 40 84 56 105 70 120 066-DP,M,K,N 6.6 7.0 40 84 56 105 70 120 067-DP,M,K,N 6.7 7.0 40 84 56 105 70 120 068-DP,M,K,N 6.8 7.0 40 84 56 105 70 120 j Обозначение MSDHDDD-материал (P,M,K,N) х длина рабочей части - общая длина L х диаметр хвостовика S Пример1) материал: сталь 45, диаметр сверла 10.1мм, длина рабочей части 60мм, общая длина 80мм, диаметрхвостовика 11мм MSDH101-P х 60 - 80L x11S Пример2) материал: сталь12Х18Н10, диаметр сверла10.12мм, длина рабочей части 60мм, общаядлина80мм, диаметрхвостовика 11мм >MSDH1012 -Mx60-80L x11S Сверление J. 63
