977 Каталог KORLOY 2018 Металлорежущий инструмент и станочная оснастка Стр.G46

Каталог KORLOY 2018 Металлорежущий инструмент и станочная оснастка Стр. G46 0977 Lab2u

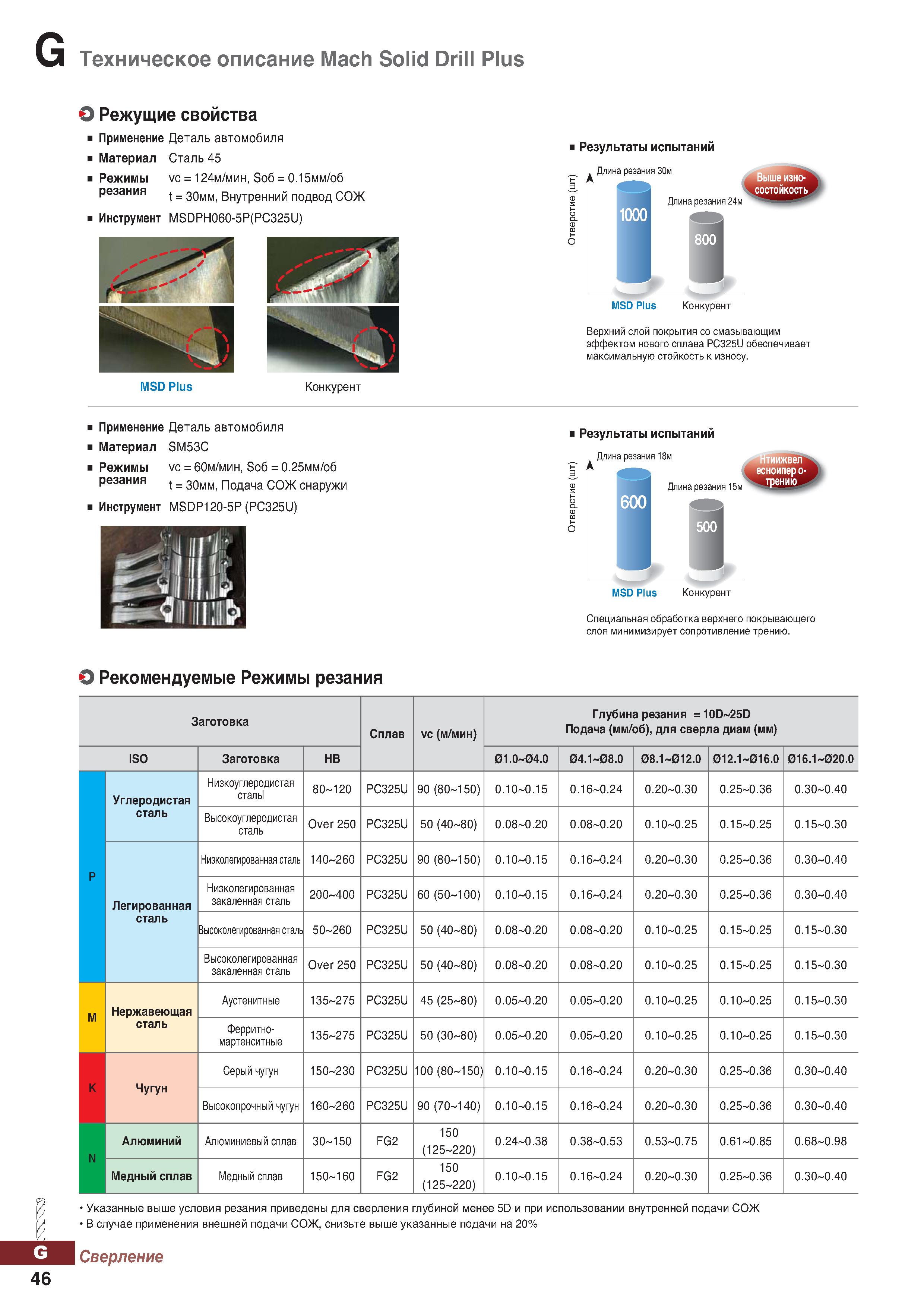

Техническое описание Mach Solid Drill Plus О Режущие свойства Применение Деталь автомобиля Материал Сталь 45 Режимы vc = 124 м/мин , Soб = 0.15 мм/об резания ggMM внутренний подвод СОЖ Инструмент MSDPH060-5P(PC325U) Результаты испытаний Длина резания 30м 1на резания 30м СОСТОЙКОСТЬ Длинарезания24м 1000 11 MSD Plus Конкурент Верхний слой покрытия со смазывающим эффектом нового сплава PC325U обеспечивает максимальную стойкость к износу. MSDPIus Конкурент Применение Деталь автомобиля Материал SM53C Режимы vc = 60 м/мин , Soб = 0.25 мм/об резания ggMM подача СОЖ снаружи Инструмент MSDP120-5P (PC325U) Результаты испытаний Длина резания 18м <а резания 18м ,=П Длинарезания 15м 500 tfSD Plus Конкурент MSD Plus Специальная обработка верхнего покрывающего слоя минимизирует сопротивление трению. О Рекомендуемые Режимы резания Заготовка Сплав vc (м/мин) Глубинарезания =10D 25D Подача ( мм/об ), для сверла диам (мм) ISO Заготовка НВ 01.0-04.0 04.1-08.0 08.1-012.0 012.1-016.0 016.1-020.0 Углеродистая Низкоуглеродистая сталь 80-120 PC325U 90 (80-150) 0.10-0.15 0.16-0.24 0.20-0.30 0.25-0.36 0.30-0.40 сталь Высокоуглеродистая сталь Over 250 PC325U 50 (40-80) 0.08-0.20 0.08-0.20 0.10-0.25 0.15-0.25 0.15-0.30 P Низколегированная стапь 140-260 PC325U 90 (80-150) 0.10-0.15 0.16-0.24 0.20-0.30 0.25-0.36 0.30-0.40 Легированная Низколегированная закаленная сталь 200-400 PC325U 60 (50-100) 0.10-0.15 0.16-0.24 0.20-0.30 0.25-0.36 0.30-0.40 сталь Высоколегированная сталь 50-260 PC325U 50 (40-80) 0.08-0.20 0.08-0.20 0.10-0.25 0.15-0.25 0.15-0.30 Высоколегированная закаленная сталь Over 250 PC325U 50 (40-80) 0.08-0.20 0.08-0.20 0.10-0.25 0.15-0.25 0.15-0.30 M Нержавеющая Аустенитные 135-275 PC325U 45 (25-80) 0.05-0.20 0.05-0.20 0.10-0.25 0.10-0.25 0.15-0.30 сталь Ферритно- мартенситные 135-275 PC325U 50 (30-80) 0.05-0.20 0.05-0.20 0.10-0.25 0.10-0.25 0.15-0.30 K Чугун Серый чугун 150-230 PC325U 100 (80-150) 0.10-0.15 0.16-0.24 0.20-0.30 0.25-0.36 0.30-0.40 Высокопрочный чугун 160-260 PC325U 90 (70-140) 0.10-0.15 0.16-0.24 0.20-0.30 0.25-0.36 0.30-0.40 N Алюминий Алюминиевый сплав 30-150 FG2 150 (125-220) 0.24-0.38 0.38-0.53 0.53-0.75 0.61-0.85 0.68-0.98 Медный сплав Медный сплав 150-160 FG2 150 (125-220) 0.10-0.15 0.16-0.24 0.20-0.30 0.25-0.36 0.30-0.40 .1 Указанные выше условия резания приведены для сверления глубиной менее 5D и при использовании внутренней подачи СОЖ В случае применения внешней подачи СОЖ, снизьте выше указанные подачи на 20% Сверление 46
