964 Каталог KORLOY 2018 Металлорежущий инструмент и станочная оснастка Стр.G33

Каталог KORLOY 2018 Металлорежущий инструмент и станочная оснастка Стр. G33 0964 Lab2u

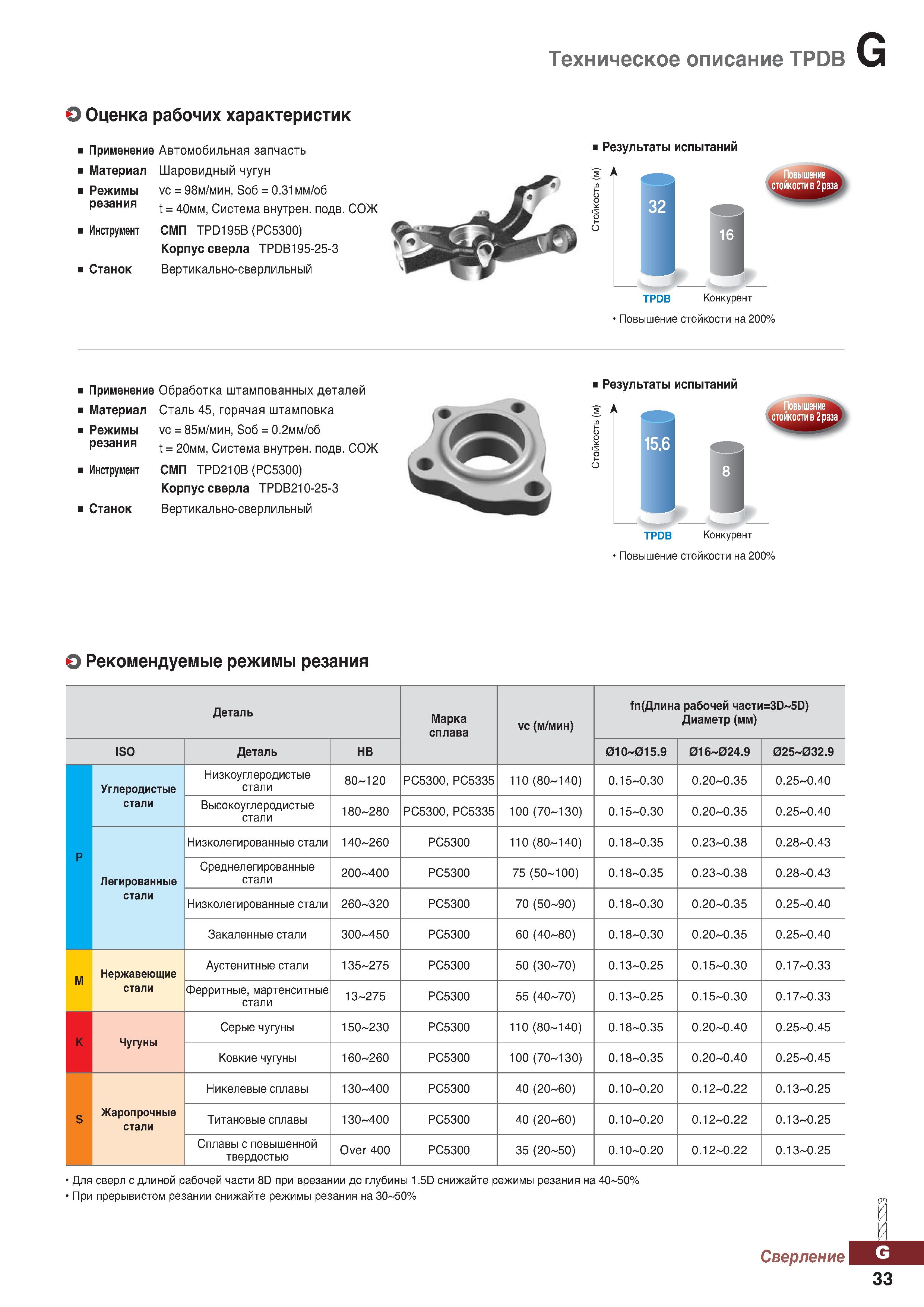

Техническое описание TPDB О Оценка рабочих характеристик Применение Автомобильная запчасть Материал Режимы резания Инструмент Станок Шаровидный чугун vc = 98 м/мин , Soб = 0.31 мм/об t = 40мм, Система внутрен. подв. СОЖ СМП TPD195B (РС5300) Корпуссверла TPDB195-25-3 Вертикально-сверлильный Результаты испытаний TPDB Конкурент Повышение стойкости на 200% Применение Обработка штампованных деталей Материал Сталь 45, горячая штамповка vc = 85 м/мин , Soб = 0.2 мм/об t = 20мм, Система внутрен. подв. СОЖ СМП TPD210B (РС5300) Корпус сверла TPDB210-25-3 Станок Вертикально-сверлильный Режимы резания Инструмент Результаты испытаний 2 А TPDB Конкурент Повышение стойкости на 200% Рекомендуемые режимы резания Деталь Марка сплава vc (м/мин) 1п(Длина рабочей 4acTH=3D 5D) Диаметр (мм) ISO Деталь НВ 010-015.9 016-024.9 025-032.9 Углеродистые Низкоуглеродистые стали 80-120 РС5300, РС5335 110 (80-140) 0.15-0.30 0.20-0.35 0.25-0.40 стали Высокоуглеродистые стали 180-280 РС5300, РС5335 100 (70-130) 0.15-0.30 0.20-0.35 0.25-0.40 P Низколегированные стали 140-260 РС5300 110 (80-140) 0.18-0.35 0.23-0.38 0.28-0.43 Легированные Среднелегированные стали 200-400 РС5300 75 (50-100) 0.18-0.35 0.23-0.38 0.28-0.43 стали Низколегированные стали 260-320 РС5300 70 (50-90) 0.18-0.30 0.20-0.35 0.25-0.40 Закаленные стали 300-450 РС5300 60 (40-80) 0.18-0.30 0.20-0.35 0.25-0.40 M Нержавеющие Аустенитные стали 135-275 РС5300 50 (30-70) 0.13-0.25 0.15-0.30 0.17-0.33 стали Ферритные, мартенситные стали 13-275 РС5300 55 (40-70) 0.13-0.25 0.15-0.30 0.17-0.33 K Чугуны Серые чугуны 150-230 РС5300 110 (80-140) 0.18-0.35 0.20-0.40 0.25-0.45 Ковкие чугуны 160-260 РС5300 100 (70-130) 0.18-0.35 0.20-0.40 0.25-0.45 Никелевые сплавы 130-400 РС5300 40 (20-60) 0.10-0.20 0.12-0.22 0.13-0.25 S Жаропрочные стали Титановые сплавы 130-400 РС5300 40 (20-60) 0.10-0.20 0.12-0.22 0.13-0.25 Сплавы с повышенной твердостью Over 400 РС5300 35 (20-50) 0.10-0.20 0.12-0.22 0.13-0.25 Для сверл с длиной рабочей части 8D при врезании до глубины 1.5D снижайте режимы резания на 40 50% При прерывистом резании снижайте режимы резания на 30 50% JL Сверлени 33
