954 Каталог KORLOY 2018 Металлорежущий инструмент и станочная оснастка Стр.G23

Каталог KORLOY 2018 Металлорежущий инструмент и станочная оснастка Стр. G23 0954 Lab2u

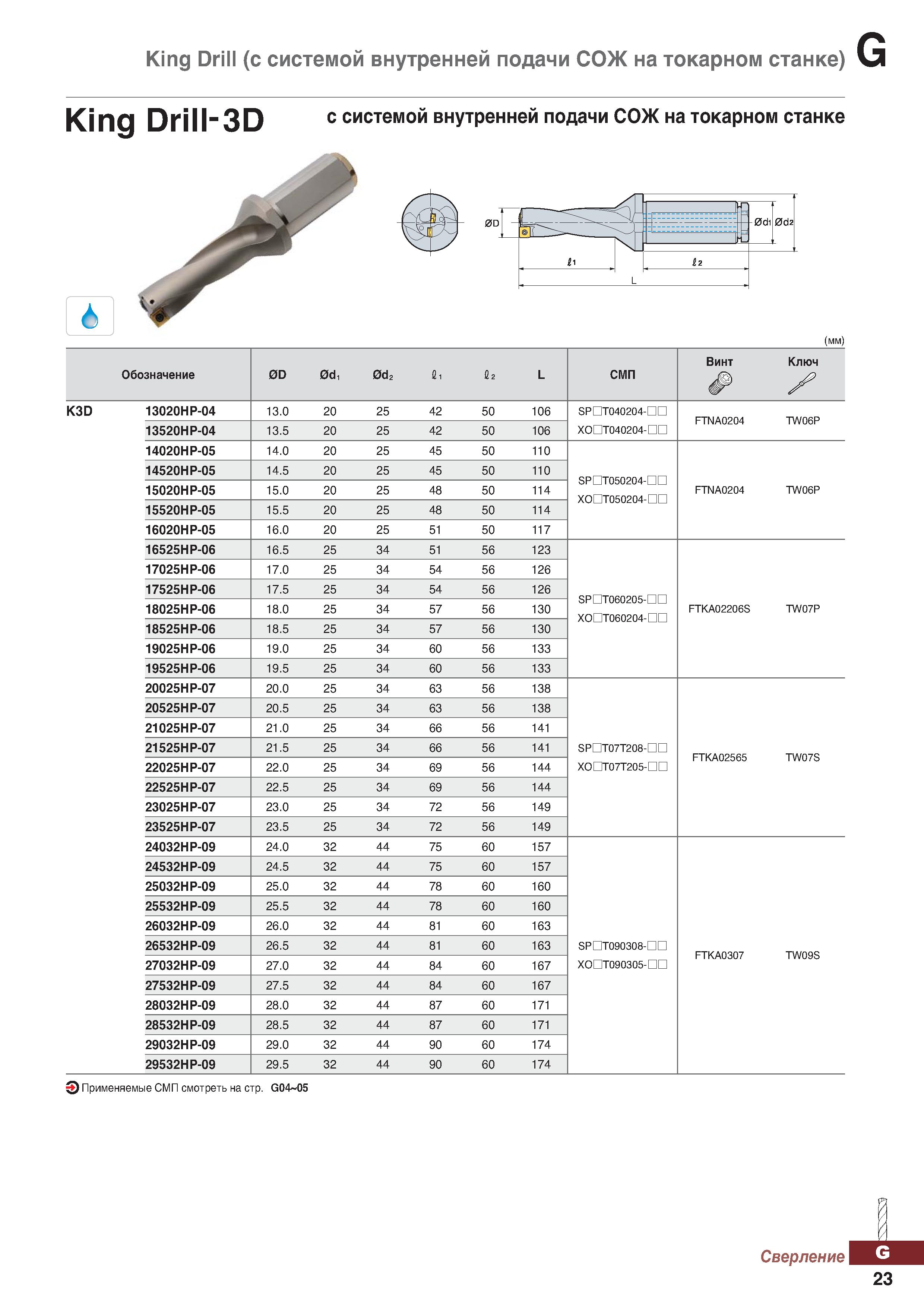

King Drill (с системой внутренней подачи СОЖ на токарном станке) King Drill-3D с системой внутренней подачи СОЖ на токарном станке (мм) Обозначение 0D 0d, 0d2 1, fi2 L СМП Винт Ключ X K3D 13020НР-04 13.0 20 25 42 50 106 SPDT040204-DD FTNA0204 TW06P 13520НР-04 13.5 20 25 42 50 106 ХОПТ040204-Ш 14020НР-05 14.0 20 25 45 50 110 14520НР-05 14.5 20 25 45 50 110 SPDT050204-DD Х01ИТ050204-Ш 15020НР-05 15.0 20 25 48 50 114 FTNA0204 TW06P 15520НР-05 15.5 20 25 48 50 114 16020НР-05 16.0 20 25 51 50 117 16525НР-06 16.5 25 34 51 56 123 17025НР-06 17.0 25 34 54 56 126 17525НР-06 17.5 25 34 54 56 126 SPDT060205-DD Х01ИТ060204-Ш 18025НР-06 18.0 25 34 57 56 130 FTKA02206S TW07P 18525НР-06 18.5 25 34 57 56 130 19025НР-06 19.0 25 34 60 56 133 19525НР-06 19.5 25 34 60 56 133 20025НР-07 20.0 25 34 63 56 138 20525НР-07 20.5 25 34 63 56 138 21025НР-07 21.0 25 34 66 56 141 21525НР-07 21.5 25 34 66 56 141 SPDT07T208-DD FTKA02565 TW07S 22025НР-07 22.0 25 34 69 56 144 ХОПТ07Т205-ПП 22525НР-07 22.5 25 34 69 56 144 23025НР-07 23.0 25 34 72 56 149 23525НР-07 23.5 25 34 72 56 149 24032НР-09 24.0 32 44 75 60 157 24532НР-09 24.5 32 44 75 60 157 25032НР-09 25.0 32 44 78 60 160 25532НР-09 25.5 32 44 78 60 160 26032НР-09 26.0 32 44 81 60 163 26532НР-09 26.5 32 44 81 60 163 SPDT090308-DD FTKA0307 TW09S 27032НР-09 27.0 32 44 84 60 167 ХОПТОЭОЗОб-Ш 27532НР-09 27.5 32 44 84 60 167 28032НР-09 28.0 32 44 87 60 171 28532НР-09 28.5 32 44 87 60 171 29032НР-09 29.0 32 44 90 60 174 29532НР-09 29.5 32 44 90 60 174 Применяемые сменные режущие пластины (СМП) смотреть на стр. G04 05 Сверление 23
