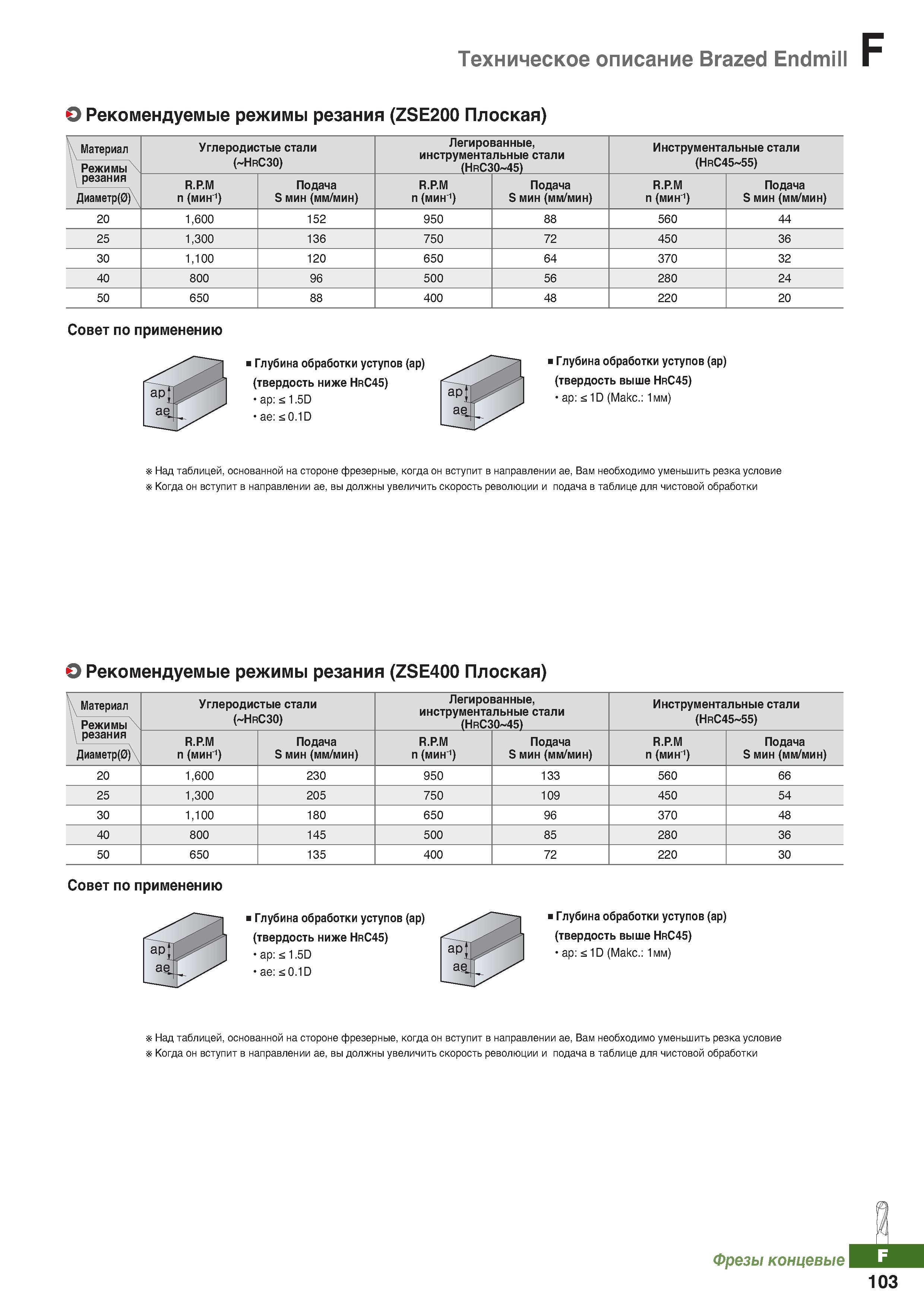

Техническое описание Brazed Endmill Рекомендуемые режимы резания (ZSE200 Плоская) Материал Режимы резания Диаметр (0) Углеродистые стали ( HrC30) Легированные, инструментальные стали (HrC30 45) Инструментальные стали (HrC45 55) R.P.M n (МИН'1) Подача S мин (мм/мин) R.P.M n (МИН'1) Подача S мин (мм/мин) R.P.M n (МИН'1) Подача S мин (мм/мин) 20 1,600 152 950 88 560 44 25 1,300 136 750 72 450 36 30 1,100 120 650 64 370 32 40 800 96 500 56 280 24 50 650 88 400 48 220 20 Совет по применению Глубина обработки уступов (ар) (твердость ниже HrC45) I -ap:s1.5D ае: s0.1D Глубина обработки уступов (ар) (твердость выше HrC45) ap:s1D (Макс.: 1мм) Над таблицей, основанной на стороне фрезерные, когда он вступит в направлении ае, Вам необходимо уменьшить резкаусловие Когда он вступит в направлении ае, вы должны увеличить скорость революции и подача в таблице для чистовой обработки Рекомендуемые режимы резания (ZSE400 Плоская) Материал Режимы резания Диаметр (0) Углеродистые стали ( HrC30) Легированные, инструментальные стали (HrC30 45) Инструментальные стали (HrC45 55) R.P.M n (МИН'1) Подача S мин (мм/мин) R.P.M n (МИН'1) Подача S мин (мм/мин) R.P.M n (МИН'1) Подача S мин (мм/мин) 20 1,600 230 950 133 560 66 25 1,300 205 750 109 450 54 30 1,100 180 650 96 370 48 40 800 145 500 85 280 36 50 650 135 400 72 220 30 Совет по применению Глубина обработки уступов (ар) ар£ (твердость ниже HrC45) I -ap:s1.5D ар) а L ae:s0.1D Глубина обработки уступов (ар) (твердость выше HrC45) ap:s1D (Макс.: 1мм) Над таблицей, основанной на стороне фрезерные, когда он вступит в направлении ае, Вам необходимо уменьшить резкаусловие Когда он вступит в направлении ае, вы должны увеличить скорость революции и подача в таблице для чистовой обработки Фрезы концевые J. 103
