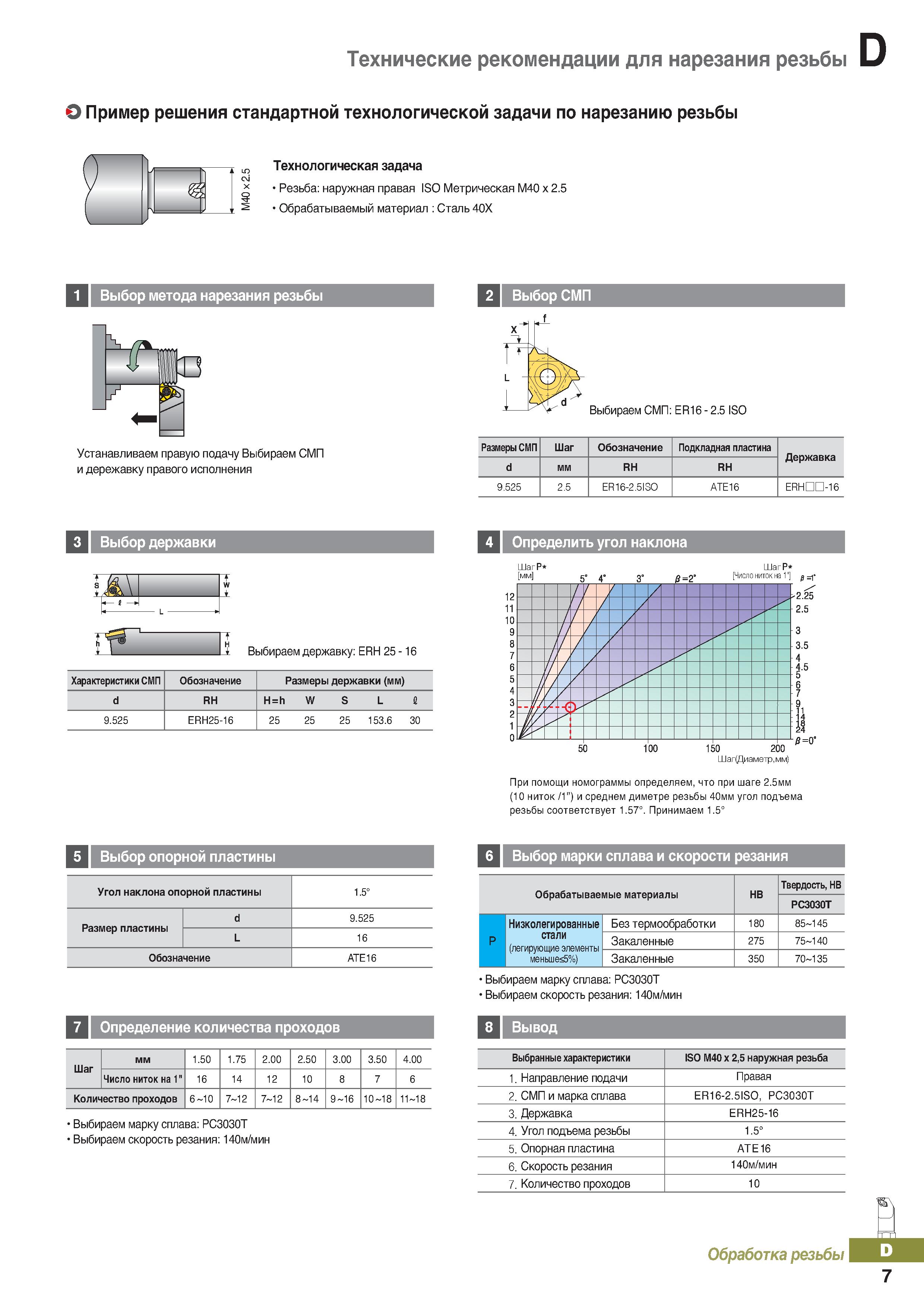

Технические рекомендации для нарезания резьбы О Пример решения стандартной технологической задачи по нарезанию резьбы Технологическая задача Резьба: наружная правая ISO Метрическая М40 х 2.5 Обрабатываемый материал : Сталь 40Х 1 Выбор метода нарезания резьбы 2 Выбор СМП Устанавливаем правую подачу Выбираем СМП и дережавку правого исполнения Выбираем СМП: ER16-2.5 ISO Размеры СМП Шаг Обозначение Подкладная пластина Державка d мм RH RH 9.525 2.5 ER16-2.5ISO ATE16 ERHHO-16 3 Выбор державки 4 Определить угол наклона f J y А S Jgv W L > Выбираем державку: ERH 25-16 Характеристики СМП Обозначение Размеры державки (мм) d RH H=h W S L 1 9.525 ERH25-16 25 25 25 153.6 30 Выбор опорной пластины ШагР мм 5° 4° =2° ШагР Число ниток на 1" 7 А 100 2.25 2.5 3 3.5 4 4.5 5 6 7 150 200 Шаг( Диаметр ,мм) 3=0“ При помощи номограммы определяем, что при шаге 2.5мм (10 ниток 1") и среднем диметре резьбы 40мм угол подъема резьбы соответствует 1.57°. Принимаем 1.5° Выбор марки сплава и скорости резания 1.5° Обрабатываемые материалы нв Твердость, НВ РС3030Т Размер пластины d 9.525 P Низколегированные стали (легирующие элементы меньше<5%) Без термообработки 180 85-145 L 16 Закаленные 275 75-140 Обозначение АТЕ16 Закаленные 350 70-135 Выбираем марку сплава: РС3030Т Выбираем скорость резания: 140 м/мин Определение количества проходов Шаг мм 1.50 1.75 2.00 2.50 3.00 3.50 4.00 Число ниток на 1м 16 14 12 10 8 7 6 Количество проходов 6-10 7-12 7-12 8-14 9-16 10-18 11-18 Выбираем марку сплава: РС3030Т Выбираем скорость резания: 140 м/мин Вывод Выбранные характеристики ISO М40 х2.5 наружная резьба 1. Направление подачи Правая 2. СМП и марка сплава ER16-2.5ISO, РС3030Т 3. Державка ERH25-16 4. Угол подъема резьбы 1.5° 5. Опорная пластина АТЕ16 6. Скорость резания 140 м/мин 7. Количество проходов 10 Обработка резьбы Jm 7
