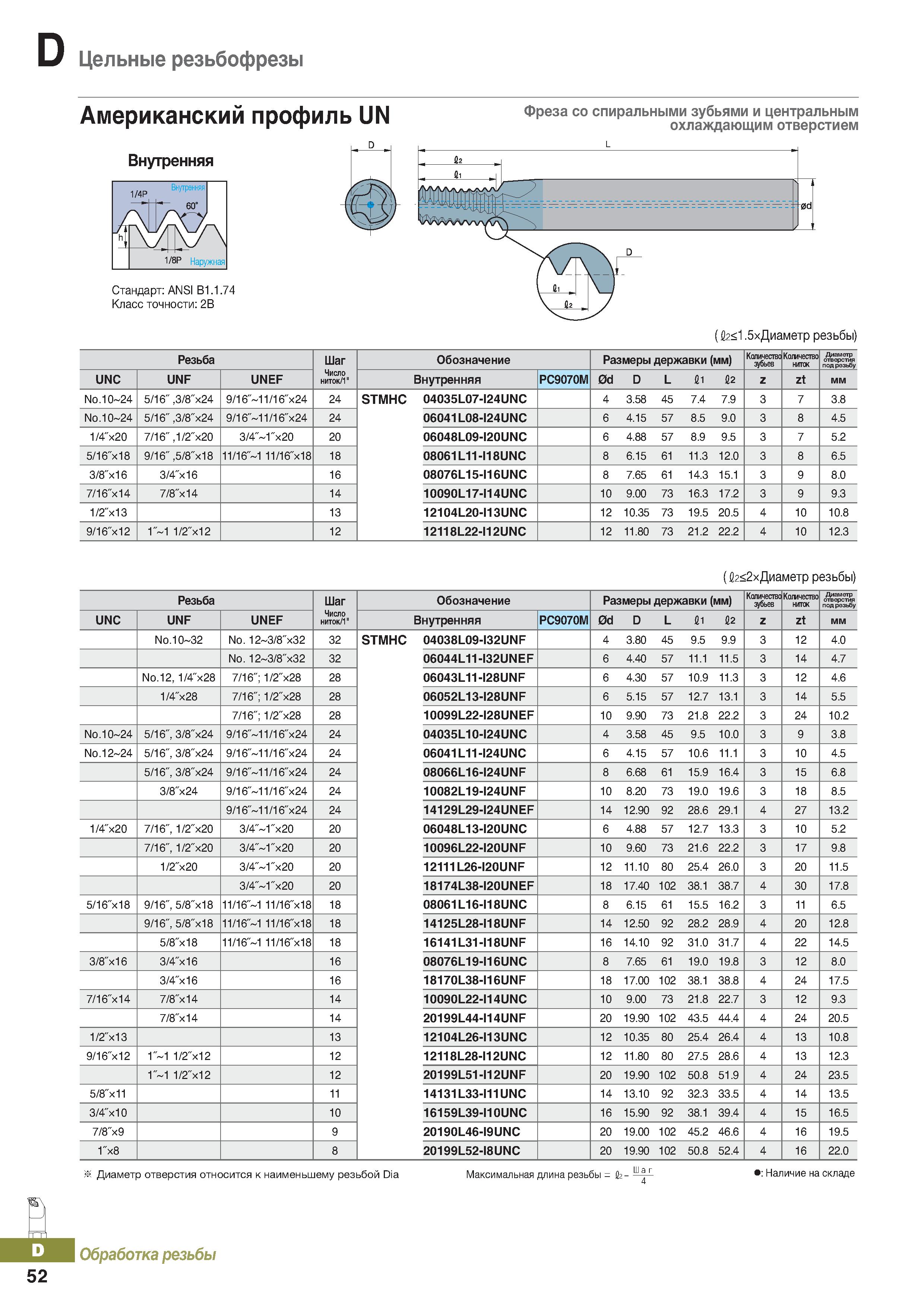

409 Каталог KORLOY 2018 Металлорежущий инструмент и станочная оснастка Стр.D52

Каталог KORLOY 2018 Металлорежущий инструмент и станочная оснастка Стр. D52 0409 Lab2u

Цельные резьбофрезы Американский профиль UN Внутренняя Фреза со спиральными зубьями и центральным охлаждающим отверстием Стандарт: ANSI В1.1.74 Класс точности: 2В (Й2<1.5х Диаметр резьбы) Резьба Шаг Обозначение Размеры державки (мм) Количество зубьев Количество НИПЖ Диаметр отверстия под резьбу UNC UNF UNEF Число ниток 1" Внутренняя РС9070М 0d D L 11 12 z Zt ММ No.10-24 5 16" ,3 8"х24 9 16" 11 16"х24 24 STMHC 04035L07-I24UNC 4 3.58 45 7.4 7.9 3 7 3.8 No.10-24 5 16" ,3 8"х24 9 16" 11 16"х24 24 06041L08-I24UNC 6 4.15 57 8.5 9.0 3 8 4.5 1 4"х20 7 16" ,1 2"х20 3 4" 1"х20 20 06048L09-I20UNC 6 4.88 57 8.9 9.5 3 7 5.2 5 16"х18 9 16" ,5 8"х18 11 16" 1 11 16"х18 18 08061L11-I18UNC 8 6.15 61 11.3 12.0 3 8 6.5 3 8"х16 3 4"х16 16 08076L15-I16UNC 8 7.65 61 14.3 15.1 3 9 8.0 7 16"х14 7 8"х14 14 10090L17-I14UNC 10 9.00 73 16.3 17.2 3 9 9.3 1 2"х13 13 12104L20-I13UNC 12 10.35 73 19.5 20.5 4 10 10.8 9 16"х12 1" 1 1 2"х12 12 12118L22-I12UNC 12 11.80 73 21.2 22.2 4 10 12.3 (Й2<2х Диаметр резьбы) Резьба Шаг Обозначение Размеры державки (мм) Количество зубьев Количество нитак Диаметр отверстия под резьбу UNC UNF UNEF Число ниток 1" Внутренняя РС9070М 0d D L 11 12 z Zt ММ No.10-32 No. 12 3 8"х32 32 STMHC 04038L09-I32UNF 4 3.80 45 9.5 9.9 3 12 4.0 No. 12 3 8"х32 32 06044L11-I32UNEF 6 4.40 57 11.1 11.5 3 14 4.7 No.12, 1 4"х28 7 16"; 1 2"х28 28 06043L11-I28UNF 6 4.30 57 10.9 11.3 3 12 4.6 1 4"х28 7 16"; 1 2"х28 28 06052L13-I28UNF 6 5.15 57 12.7 13.1 3 14 5.5 7 16"; 1 2"х28 28 10099L22-I28UNEF 10 9.90 73 21.8 22.2 3 24 10.2 No.10 24 5 16", 3 8"х24 9 16" 11 16"х24 24 04035L10-I24UNC 4 3.58 45 9.5 10.0 3 9 3.8 No.12-24 5 16", 3 8"х24 9 16" 11 16"х24 24 06041L11-I24UNC 6 4.15 57 10.6 11.1 3 10 4.5 5 16", 3 8"х24 9 16" 11 16"х24 24 08066L16-I24UNF 8 6.68 61 15.9 16.4 3 15 6.8 3 8"х24 9 16" 11 16"х24 24 10082L19-I24UNF 10 8.20 73 19.0 19.6 3 18 8.5 9 16" 11 16"х24 24 14129L29-I24UNEF 14 12.90 92 28.6 29.1 4 27 13.2 1 4"х20 7 16", 1 2"х20 3 4" 1"х20 20 06048L13-I20UNC 6 4.88 57 12.7 13.3 3 10 5.2 7 16", 1 2"х20 3 4" 1"х20 20 10096L22-I20UNF 10 9.60 73 21.6 22.2 3 17 9.8 1 2"х20 3 4" 1"х20 20 12111L26-I20UNF 12 11.10 80 25.4 26.0 3 20 11.5 3 4" 1"х20 20 18174L38-I20UNEF 18 17.40 102 38.1 38.7 4 30 17.8 5 16"х18 9 16", 5 8"х18 11 16" 1 11 16"х18 18 08061L16-I18UNC 8 6.15 61 15.5 16.2 3 11 6.5 9 16", 5 8"х18 11 16" 1 11 16"х18 18 14125L28-I18UNF 14 12.50 92 28.2 28.9 4 20 12.8 5 8"х18 11 16" 1 11 16"х18 18 16141L31-I18UNF 16 14.10 92 31.0 31.7 4 22 14.5 3 8"х16 3 4"х16 16 08076L19-I16UNC 8 7.65 61 19.0 19.8 3 12 8.0 3 4"х16 16 18170L38-I16UNF 18 17.00 102 38.1 38.8 4 24 17.5 7 16"х14 7 8"х14 14 10090L22-I14UNC 10 9.00 73 21.8 22.7 3 12 9.3 7 8"х14 14 20199L44-I14UNF 20 19.90 102 43.5 44.4 4 24 20.5 1 2"х13 13 12104L26-I13UNC 12 10.35 80 25.4 26.4 4 13 10.8 9 16"х12 1" 1 1 2"х12 12 12118L28-I12UNC 12 11.80 80 27.5 28.6 4 13 12.3 1" 1 1 2"х12 12 20199L51-I12UNF 20 19.90 102 50.8 51.9 4 24 23.5 5 8"х11 11 14131L33-I11UNC 14 13.10 92 32.3 33.5 4 14 13.5 3 4"х10 10 16159L39-I10UNC 16 15.90 92 38.1 39.4 4 15 16.5 7 8"х9 9 20190L46-I9UNC 20 19.00 102 45.2 46.6 4 16 19.5 1"х8 8 20199L52-I8UNC 20 19.90 102 50.8 52.4 4 16 22.0 Диаметр отверстия относится к наименьшему резьбой Dia Максимальная длина резьбы = Й2 - Наличие инструмента на складе Обработка резьбы 52
