354 Каталог KORLOY 2018 Металлорежущий инструмент и станочная оснастка Стр.C61

Каталог KORLOY 2018 Металлорежущий инструмент и станочная оснастка Стр. C61 0354 Lab2u

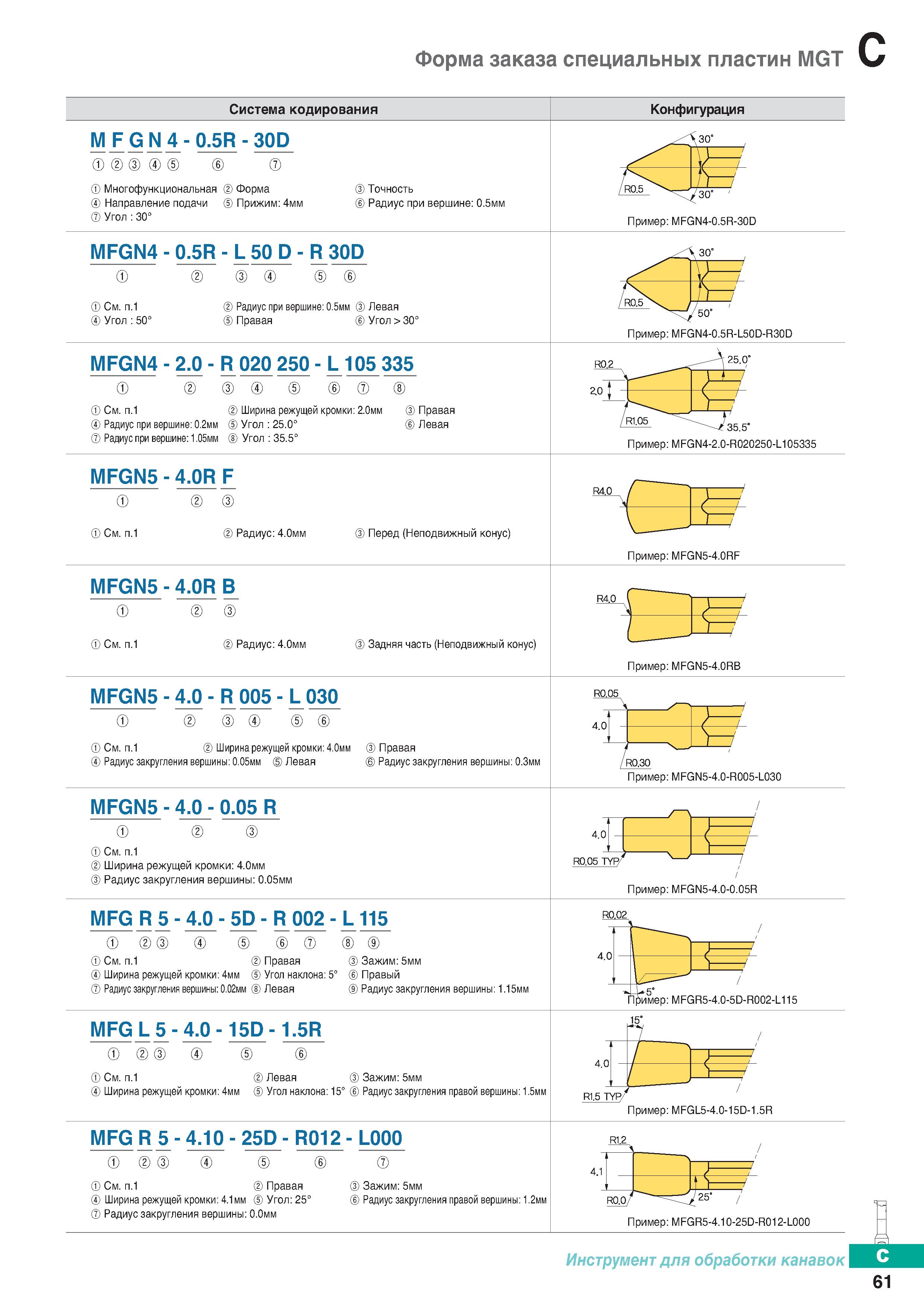

Форма заказа специальных пластин MGT Система кодирования Конфигурация MFG N4- 0.5R - 30D Многофункциональная Форма Направление подачи Прижим: 4мм Угол : 30° Точность Радиус при вершине: 0.5мм Пример: MFGN4-0.5R-30D MFGN4 - 0.5R -L 50D-R30D См. п.1 Угол : 50° Радиус при вершине: 0.5мм Левая Правая Угол > 30° Пример: MFGN4-0.5R-L50D-R30D MFGN4 -2.0-R 020 250 -L 105 335 См. п.1 Ширина режущей кромки: 2.0мм Правая Радиус при вершине: 0.2мм Угол : 25.0° Левая Радиус при вершине: 1.05мм Угол :35.5° MFGN5-4.0R F См. п.1 Радиус: 4.0мм Перед (Неподвижный конус) Пример: MFGN5-4.0RF MFGN5-4.0R В См. п.1 Радиус: 4.0мм MFGN5 -4.0-R 005 - L 030 Задняя часть (Неподвижный конус) Пример: MFGN5-4.0RB RQ.05 4.0 См.п.1 Ширинарежущейкромки:4.0мм Правая Радиус закругления вершины: 0.05мм Левая Радиус закругления вершины: 0.3мм R0.30 Пример: MFGN5-4.0-R005-L030 MFGN5 - 4.0 - 0.05 R 4.0 См. п.1 Ширина режущей кромки: 4.0мм Радиус закругления вершины: 0.05мм R0.05 TYP Пример: MFGN5-4.0-0.05R MFGR5-4.0-5D- R002-L 115 См. п.1 Правая Зажим: 5мм Ширина режущей кромки: 4мм Угол наклона: 5° Правый Радиус закругления вершины:0.02мм Левая Радиус закругления вершины: 1.15мм MFGL5-4.0-15D - 1.5R См. п.1 Левая Зажим: 5мм Ширина режущей кромки: 4мм Угол наклона: 15° Радиус закругления правой вершины: 1.5мм Пример: MFGN4-2.0-R020250-L105335 Пример: MFGL5-4.0-15D-1.5R MFGR5-4.10-25D- R012-L000 См. п.1 Правая Зажим: 5мм Ширина режущей кромки: 4.1мм Угол: 25° Радиус закругления правой вершины: 1.2мм Радиусзакругления вершины: 0.0мм R1.2 ) '1 t 1 RO.O 25- Пример: MFGR5-4.10-25D-R012-L000 Инструмент для обработки канавок 61
