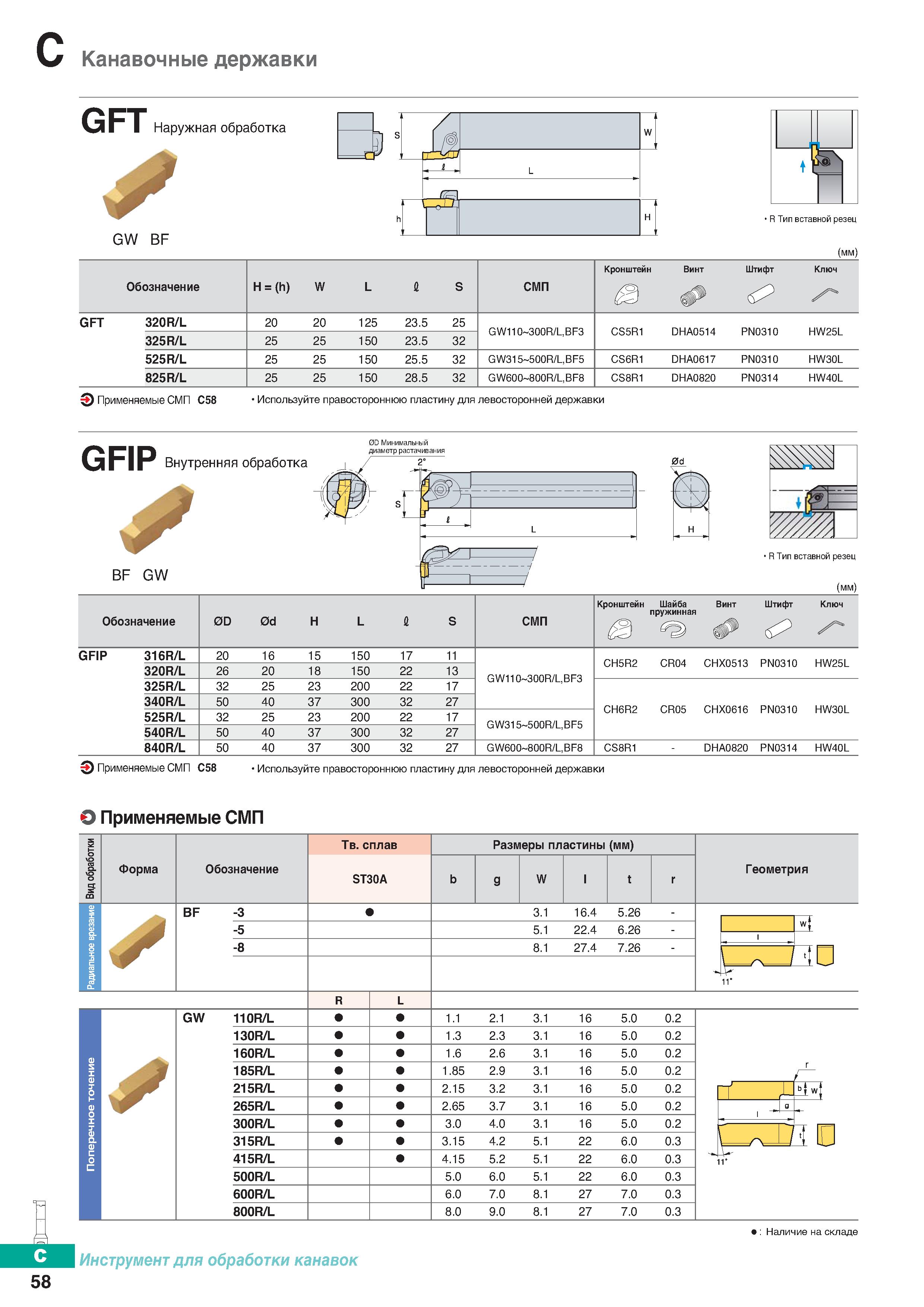

Канавочные державки 58 GFT Наружная обработка GW BF R Тип вставной резец (мм) Кронштейн Винт Штифт Ключ Обозначение H = (h) W L 1 S СМП а GFT 320R/L 20 20 125 23.5 25 GW110 300R/L,BF3 CS5R1 DHA0514 PN0310 HW25L 325R/L 25 25 150 23.5 32 525R/L 25 25 150 25.5 32 GW315 500R/L,BF5 CS6R1 DHA0617 PN0310 HW30L 825R/L 25 25 150 28.5 32 GW600 800R/L,BF8 CS8R1 DHA0820 PN0314 HW40L Применяемые сменные режущие пластины (СМП) С58 Используйте правостороннюю пластину для левосторонней державки GFIP Внутренняя обработка 0D Минимальный диаметр растачивания BF GW RTnn вставной резец (мм) Кронштейн Шайба пружинная Винт Штифт Ключ Обозначение 0D 0d Н L 1 S СМП а GFIP 316R/L 20 16 15 150 17 11 CH5R2 CR04 СНХ0513 PN0310 HW25L 320R/L 26 20 18 150 22 13 GW110 300R/L,BF3 325R/L 32 25 23 200 22 17 340R/L 50 40 37 300 32 27 CH6R2 CR05 СНХ0616 PN0310 HW30L 525R/L 32 25 23 200 22 17 GW315 500R/L,BF5 540R/L 50 40 37 300 32 27 840R/L 50 40 37 300 32 27 GW600 800R/L,BF8 CS8R1 - DHA0820 PN0314 HW40L Применяемые сменные режущие пластины (СМП) С58 Используйте правостороннюю пластину для левосторонней державки Применяемые сменные режущие пластины (СМП) Форма Обозначение Твердый сплав ST30A Размеры пластины (мм) W Геометрия BF -3 -5 3.1 16.4 5.26 5.1 22.4 6.26 27.4 7.26 GW 110R/L 130R/L 160R/L 185R/L 215R/L 265R/L 300R/L 315R/L 415R/L 500R/L 600R/L 800R/L 1.1 2.1 3.1 16 5.0 0.2 1.3 2.3 3.1 16 5.0 0.2 1.6 2.6 3.1 16 5.0 0.2 1.85 2.9 3.1 16 5.0 0.2 2.15 3.2 3.1 16 5.0 0.2 2.65 3.7 3.1 16 5.0 0.2 3.0 4.0 3.1 16 5.0 0.2 3.15 4.2 5.1 22 6.0 0.3 4.15 5.2 5.1 22 6.0 0.3 5.0 6.0 5.1 22 6.0 0.3 6.0 7.0 27 7.0 0.3 9.0 27 7.0 0.3 ГГ D Наличие инструмента на складе Инструмент для обработки канавок
