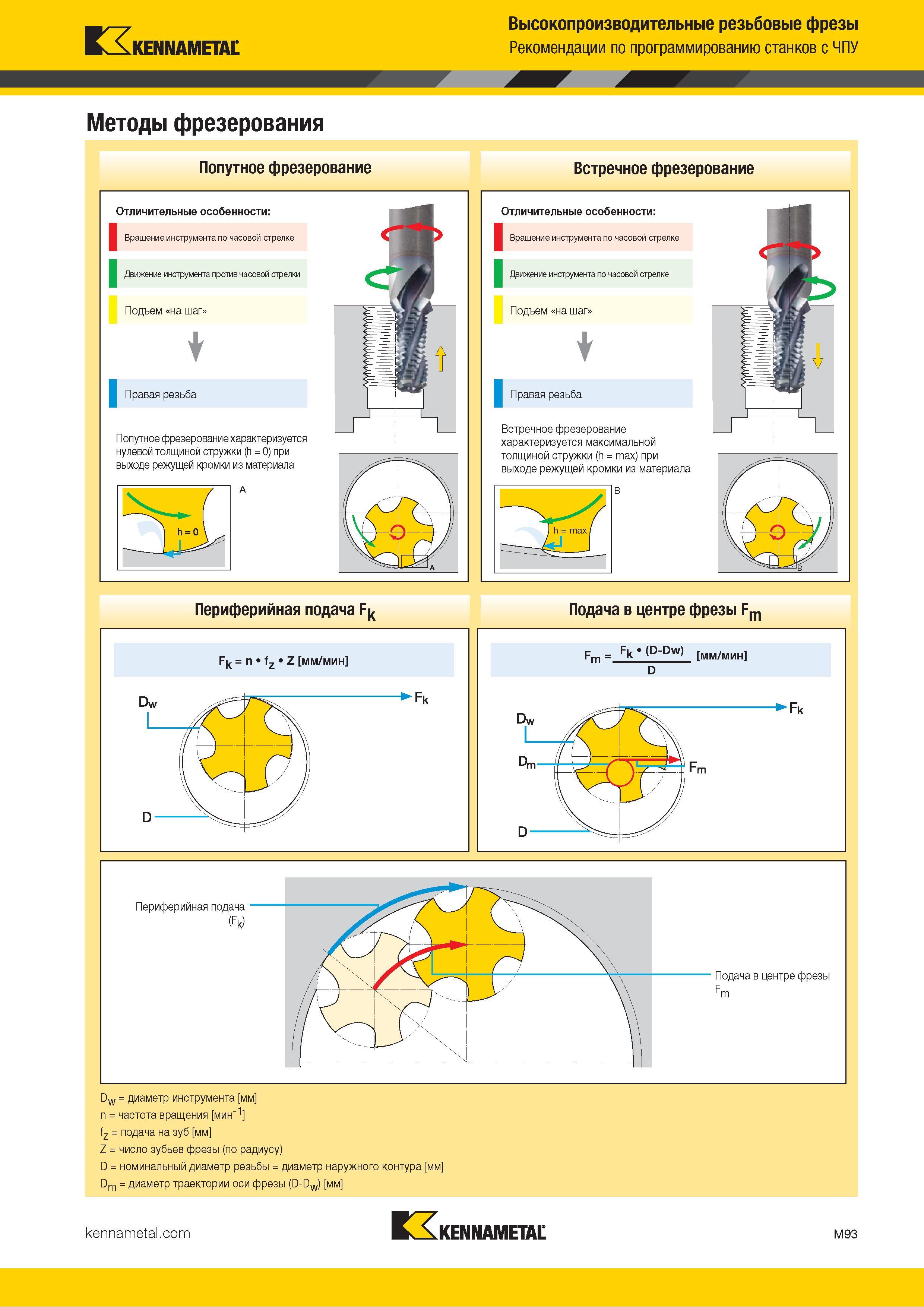

Попутное и встречное фрезерование резьбы на станках с ЧПУ Отличительные особенности различных методов фрезерной обработки резьбофрезами _ Kennametal Высокопроизводительные резьбовые фрезы Рекомендации по программированию станков с ЧПУ Методы фрезерования Попутное фрезерование Отличительные особенности: Вращение инструмента по часовой стрелке Движение инструмента против часовой стрелки Подъем на шаг I Правая резьба Попутное фрезерование характеризуется нулевой толщиной стружки (h = 0) при выходе режущей кромки из материала A Периферийная подача Fk Встречное фрезерование Отличительные особенности: Вращение инструмента по часовой стрелке I Движение инструмента по часовой стрелке Подъем на шаг I Правая резьба Встречное фрезерование характеризуется максимальной толщиной стружки (h = max) при выходе режущей кромки из материала B Подача в центре фрезы Fm Fk= n fz Z мм/мин Dw 1 В D k H> I Dw = диаметр инструмента мм n = частота вращения мин-1 fz = подача на зуб мм Z = число зубьев фрезы (по радиусу) D = номинальный диаметр резьбы = диаметр наружного контура мм Dm = диаметр траектории оси фрезы (D-Dw) мм Kennametal M93
