Нарезание резьбы резьбофрезой TM741 Программа ЧПУ для сверления и резьбонарезания Правое исполнение Подготовка Описание операции Цикл обработки

Нарезание резьбы резьбофрезой TM741 Программа ЧПУ для сверления и резьбонарезания Правое исполнение Подготовка Описание операции Цикл обработки

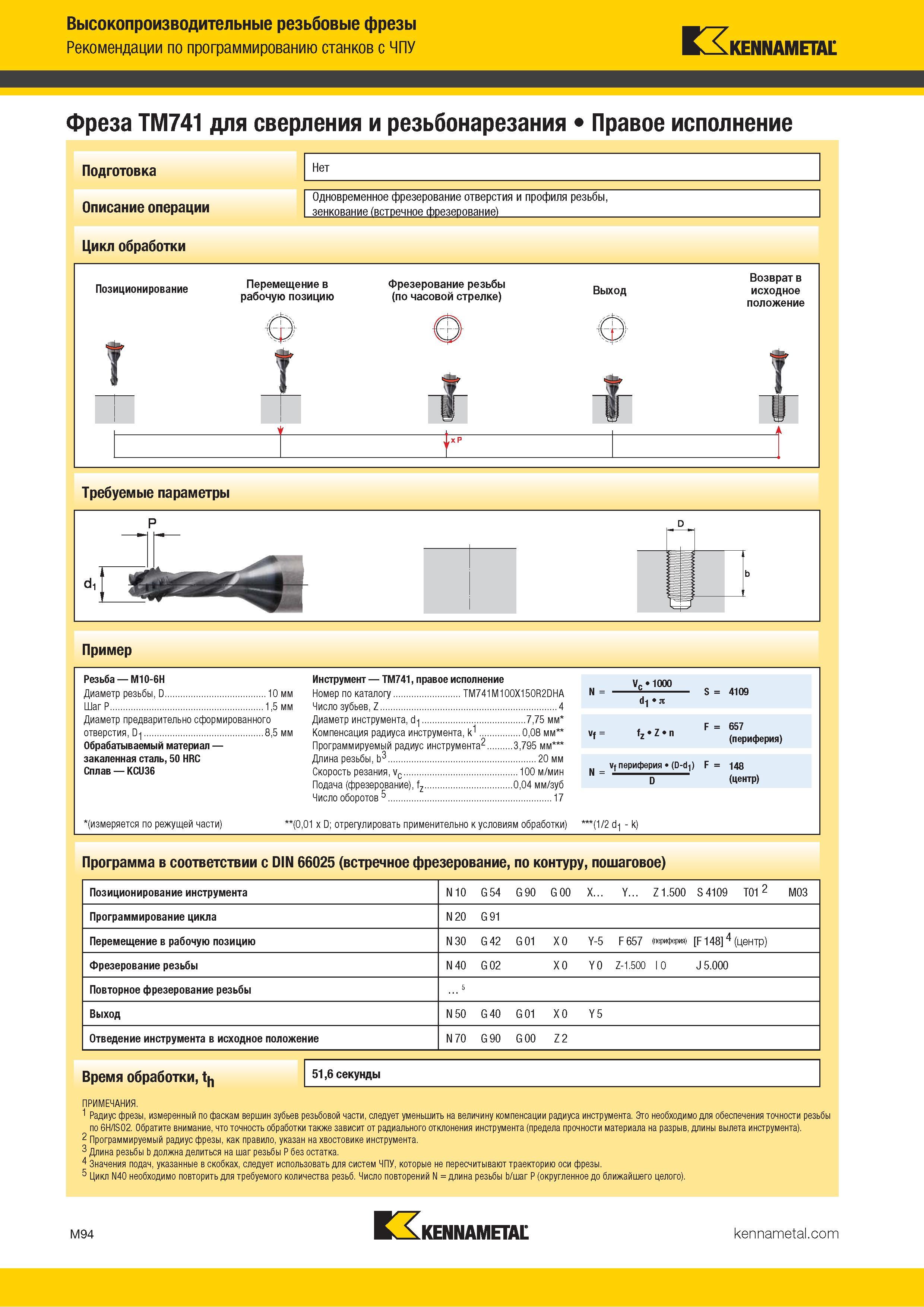

Нарезание резьбы резьбофрезой TM741 Программа ЧПУ для сверления и резьбонарезания Правое исполнение Подготовка Описание операции Цикл обработки _ Нет Одновременное фрезерование отверстия и профиля резьбы, зенкование (встречное фрезерование) Требуемые параметры Пример Резьба M10-6H Диаметр резьбы, D ...10 мм Шаг P ..1,5 мм Диаметр предварительно сформированного отверстия, D1 ..8,5 мм Обрабатываемый материал закаленная сталь, 50 HRC Сплав KCU36 Инструмент TM741, правое исполнение Номер по каталогу ...TM741M100X150R2DHA Число зубьев, Z ...4 Диаметр инструмента, d1 ...7,75 мм Компенсация радиуса инструмента, k1 ..0,08 мм Программируемый радиус инструмента2 3,795 мм Длина резьбы, b3 .20 мм Скорость резания, vc .100 м/мин Подача (фрезерование), fz ..0,04 мм/зуб Число оборотов 5 .17 Vc 1000 vf = fz Z n vf периферия (D-dj) F D 4109 657 (периферия) 148 (центр) (измеряется по режущей части) (0,01 x D; отрегулировать применительно к условиям обработки) (1/2 d1 - k) N S N Программа в соответствии с DIN 66025 (встречное фрезерование, по контуру, пошаговое) Позиционирование инструмента N 10 G 54 G 90 G 00 X... Y. Z 1.500 S 4109 T01 2 M03 Программирование цикла N 20 G 91 Перемещение в рабочую позицию N 30 G 42 G 01 X 0 Y-5 F 657 (периферия) F 148 4 (центр) Фрезерование резьбы N 40 G 02 X 0 Y 0 Z-1.500 I 0 J 5.000 Повторное фрезерование резьбы 5 Выход N 50 G 40 G 01 X 0 Y 5 Отведение инструмента в исходное положение N 70 G 90 G 00 Z 2 Время обработки, 51,6 секунды ПРИМЕЧАНИЯ. 1 Радиус фрезы, измеренный по фаскам вершин зубьев резьбовой части, следует уменьшить на величину компенсации радиуса инструмента. Это необходимо для обеспечения точности резьбы по 6H/ISO2. Обратите внимание, что точность обработки также зависит от радиального отклонения инструмента (предела прочности материала на разрыв, длины вылета инструмента). 2 Программируемый радиус фрезы, как правило, указан на хвостовике инструмента. 3 Длина резьбы b должна делиться на шаг резьбы P без остатка. 4 Значения подач, указанные в скобках, следует использовать для систем ЧПУ, которые не пересчитывают траекторию оси фрезы. 5 Цикл N40 необходимо повторить для требуемого количества резьб. Число повторений N = длина резьбы b/шаг P (округленное до ближайшего целого). M94 Kennametal Высокопроизводительные резьбовые фрезы Рекомендации по программированию станков с ЧПУ Kennametal Фреза TM741
