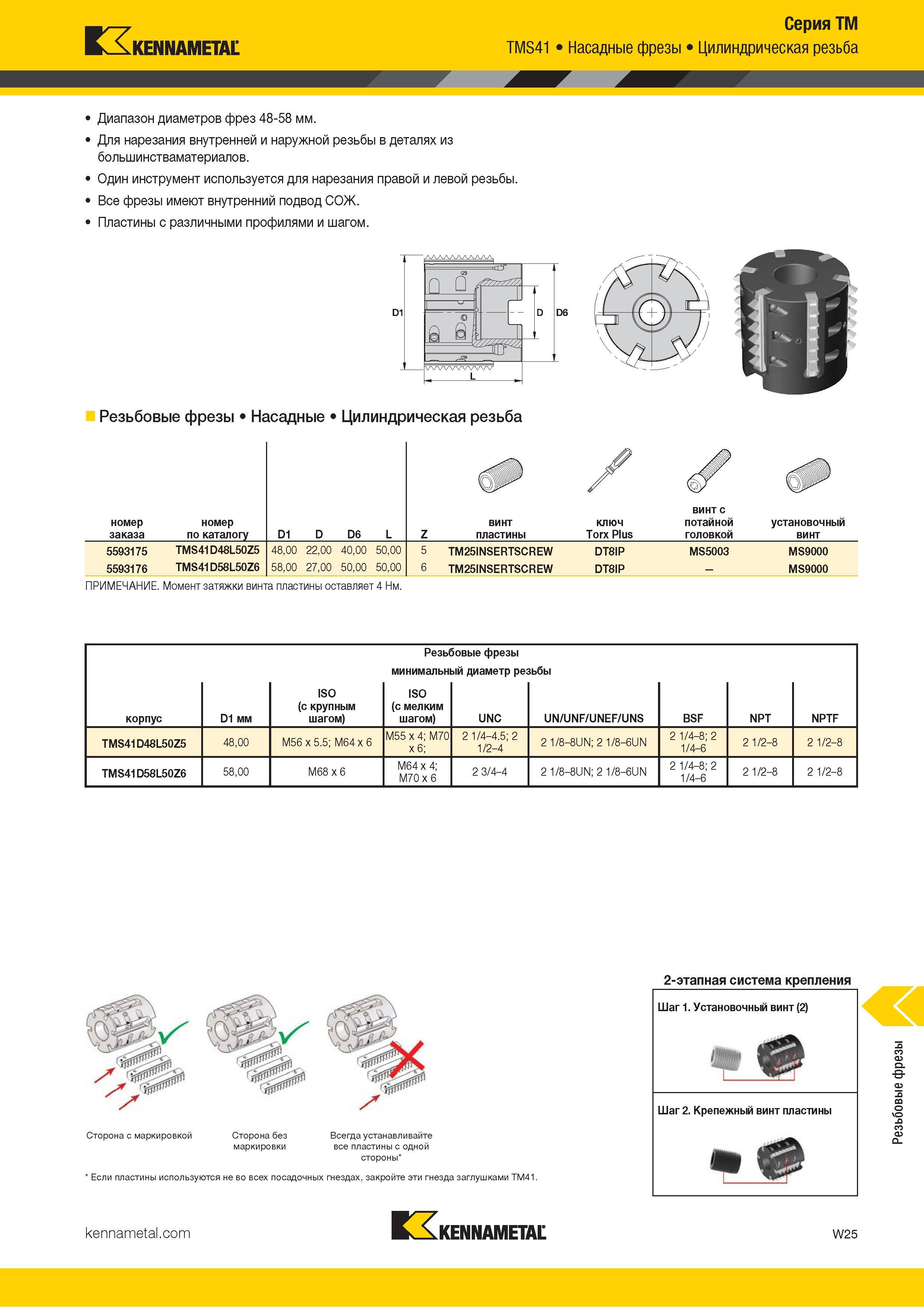

Kennametal Серия ТМ TMS41 Насадные фрезы Цилиндрическая резьба Г Диапазон диаметров фрез 48-58 мм. Для нарезания внутренней и наружной резьбы в деталях из большинстваматериалов. Один инструмент используется для нарезания правой и левой резьбы. Все фрезы имеют внутренний подвод СОЖ. Пластины с различными профилями и шагом. Резьбовые фрезы Насадные Цилиндрическая резьба номер номер винт ключ потайной установочный заказа по каталогу D1 D D6 L Z пластины Torx Plus головкой винт 5593175 TMS41D48L50Z5 48,00 22,00 40,00 50,00 5 TM25INSERTSCREW DT8IP MS5003 MS9000 5593176 TMS41D58L50Z6 58,00 27,00 50,00 50,00 6 TM25INSERTSCREW DT8IP - MS9000 ПРИМЕЧАНИЕ. Момент затяжки винта пластины оставляет 4 Нм. винт с корпус D1 мм ISO (с крупным шагом) Резь( минимальн ISO (с мелким шагом) Зовые фрезы ый диаметр ре. UNC :ьбы UN/UNF/UNEF/UNS BSF NPT NPTF TMS41D48L50Z5 48,00 M56 x 5.5; M64 x 6 M55 x 4; M70 x 6; 2 1/4-4.5; 2 1/2-4 2 1/8-8UN; 2 1/8-6UN 2 1/4-8; 2 1/4-6 2 1/2-8 2 1/2-8 TMS41D58L50Z6 58,00 M68 x 6 M64 x 4; M70 x 6 2 3/4-4 2 1/8-8UN; 2 1/8-6UN 2 1/4-8; 2 1/4-6 2 1/2-8 2 1/2-8 2-этапная система крепления Сторона с маркировкой Сторона без Всегда устанавливайте маркировки все пластины с одной стороны Если пластины используются не во всех посадочных гнездах, закройте эти гнезда заглушками TM41. К KENNAMETAL W25 Резьбовые фрезы
