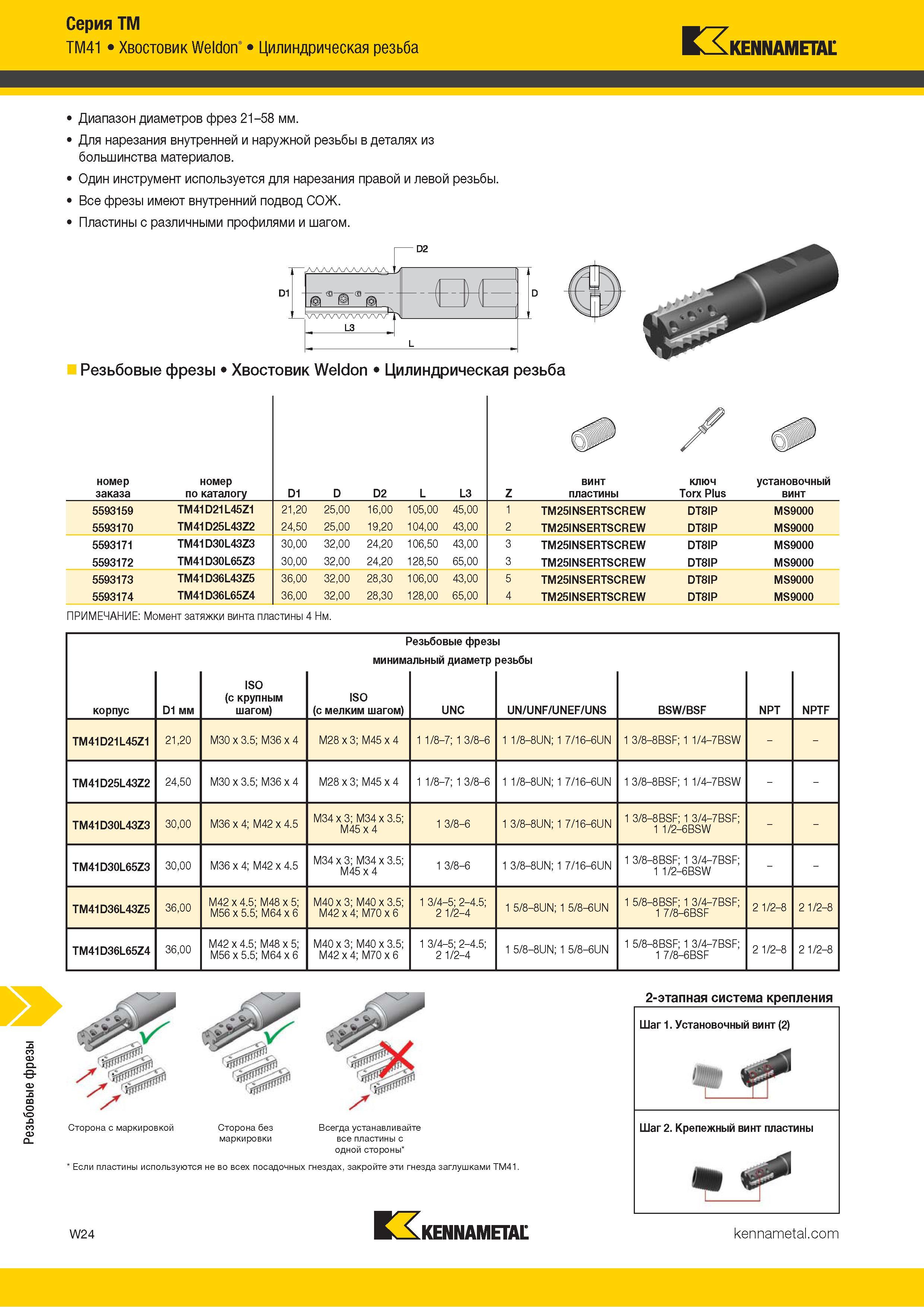

Резьбовые фрезы Серия ТМ TM41 Хвостовик Weldon” Цилиндрическая резьба Kennametal Диапазон диаметров фрез 21-58 мм. Для нарезания внутренней и наружной резьбы в деталях из большинства материалов. Один инструмент используется для нарезания правой и левой резьбы. Все фрезы имеют внутренний подвод СОЖ. Пластины с различными профилями и шагом. Резьбовые фрезы Хвостовик Weldon Цилиндрическая резьба номер заказа номер по каталогу D1 D D2 L L3 Z винт пластины ключ Torx Plus установочный винт 5593159 TM41D21L45Z1 21,20 25,00 16,00 105,00 45,00 1 TM25INSERTSCREW DT8IP MS9000 5593170 TM41D25L43Z2 24,50 25,00 19,20 104,00 43,00 2 TM25INSERTSCREW DT8IP MS9000 5593171 TM41D30L43Z3 30,00 32,00 24,20 106,50 43,00 3 TM25INSERTSCREW DT8IP MS9000 5593172 TM41D30L65Z3 30,00 32,00 24,20 128,50 65,00 3 TM25INSERTSCREW DT8IP MS9000 5593173 TM41D36L43Z5 36,00 32,00 28,30 106,00 43,00 5 TM25INSERTSCREW DT8IP MS9000 5593174 TM41D36L65Z4 36,00 32,00 28,30 128,00 65,00 4 TM25INSERTSCREW DT8IP MS9000 ПРИМЕЧАНИЕ: Момент затяжки винта пластины 4 Нм. корпус D1 мм ISO (с крупным шагом) F минима ISO (с мелким шагом) ’езьбовые фрезы шьный диаметр UNC I резьбы UN/UNF/UNEF/UNS BSW/BSF NPT NPTF TM41D21L45Z1 21,20 M30 x 3.5; M36 x 4 M28 x 3; M45 x 4 1 1/8-7; 1 3/8-6 1 1/8-8UN; 1 7/16-6UN 1 3/8-8BSF; 1 1/4-7BSW TM41D25L43Z2 24,50 M30 x 3.5; M36 x 4 M28 x 3; M45 x 4 1 1/8-7; 1 3/8-6 1 1/8-8UN; 1 7/16-6UN 1 3/8-8BSF; 1 1/4-7BSW TM41D30L43Z3 30,00 M36 x 4; M42 x 4.5 M34 x 3; M34 x 3.5; M45 x 4 1 3/8-6 1 3/8-8UN; 1 7/16-6UN 1 3/8-8BSF; 1 3/4-7BSF; 1 1/2-6BSW TM41D30L65Z3 30,00 M36 x 4; M42 x 4.5 M34 x 3; M34 x 3.5; M45 x 4 1 3/8-6 1 3/8-8UN; 1 7/16-6UN 1 3/8-8BSF; 1 3/4-7BSF; 1 1/2-6BSW TM41D36L43Z5 36,00 M42 x 4.5; M48 x 5; M56 x 5.5; M64 x 6 M40 x 3; M40 x 3.5; M42 x 4; M70 x 6 1 3/4-5; 2-4.5; 2 1/2-4 1 5/8-8UN; 1 5/8-6UN 1 5/8-8BSF; 1 3/4-7BSF; 1 7/8-6BSF 2 1/2-8 21/2-8 TM41D36L65Z4 36,00 M42 x 4.5; M48 x 5; M56 x 5.5; M64 x 6 M40 x 3; M40 x 3.5; M42 x 4; M70 x 6 1 3/4-5; 2-4.5; 2 1/2-4 1 5/8-8UN; 1 5/8-6UN 1 5/8-8BSF; 1 3/4-7BSF; 1 7/8-6BSF 2 1/2-8 21/2-8 Сторона с маркировкой Сторона без маркировки Всегда устанавливайте все пластины с одной стороны Если пластины используются не во всех посадочных гнездах, закройте эти гнезда заглушками TM41. W24 KENNAMETAL 2-этапная система крепления Шаг 1. Установочный винт (2) Шаг 2. Крепежный винт пластины
