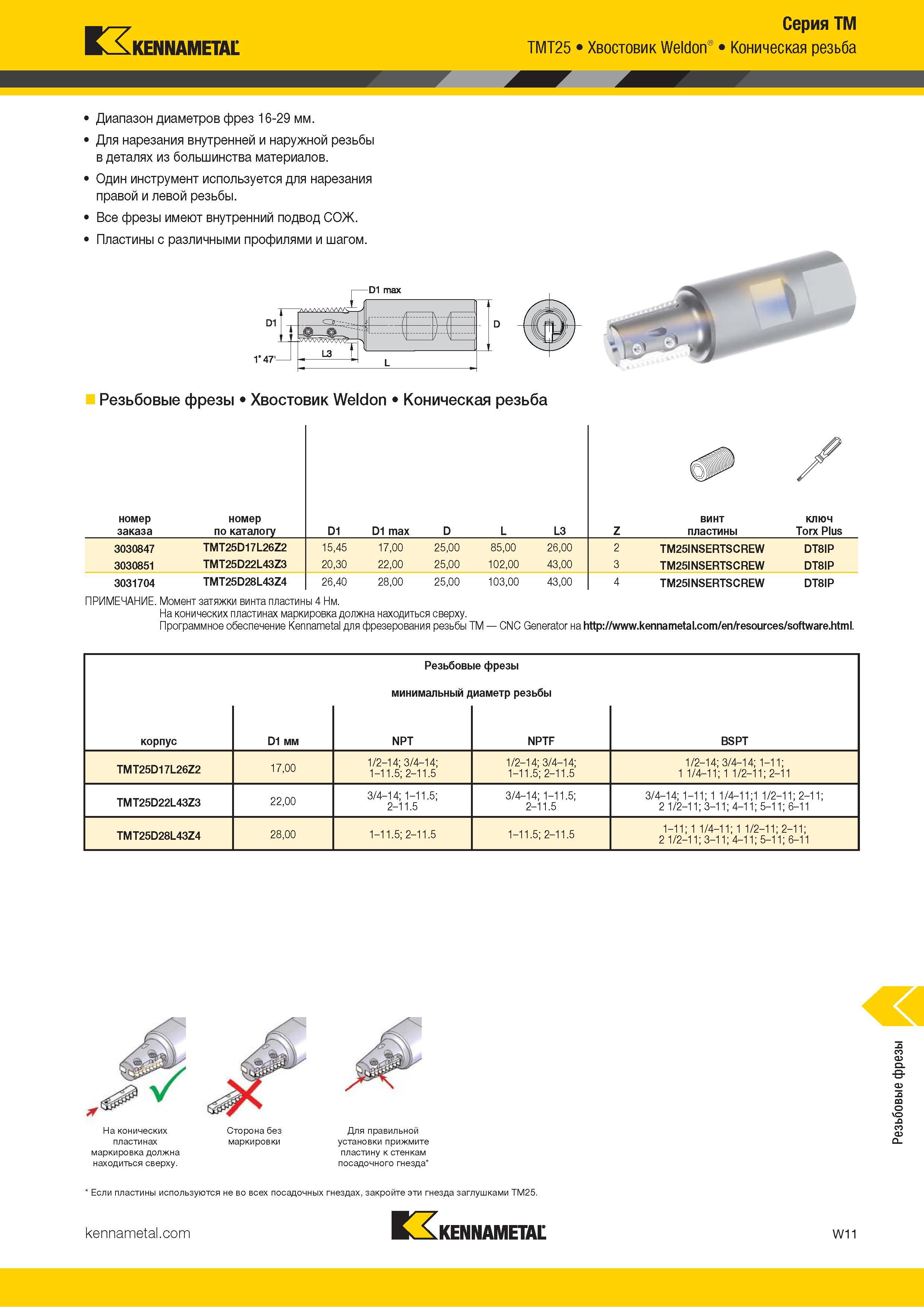

rz, KENNAMETAL TMT25 Хвостовик Weldon Серия TM Коническая резьба Диапазон диаметров фрез 16-29 мм. Для нарезания внутренней и наружной резьбы в деталях из большинства материалов. Один инструмент используется для нарезания правой и левой резьбы. Все фрезы имеют внутренний подвод СОЖ. Пластины с различными профилями и шагом. D1 max Резьбовые фрезы Хвостовик Weldon Коническая резьба номер заказа номер по каталогу D1 D1 max D L L3 Z винт пластины ключ Torx Plus 3030847 TMT25D17L26Z2 15,45 17,00 25,00 85,00 26,00 2 TM25INSERTSCREW DT8IP 3030851 TMT25D22L43Z3 20,30 22,00 25,00 102,00 43,00 3 TM25INSERTSCREW DT8IP 3031704 TMT25D28L43Z4 26,40 28,00 25,00 103,00 43,00 4 TM25INSERTSCREW DT8IP ПРИМЕЧАНИЕ. Момент затяжки винта пластины 4 Нм. На конических пластинах маркировка должна находиться сверху. Программное обеспечение Kennametal для фрезерования резьбы TM CNC Generator на http://www. /en/resources/software.html. корпус D1 мм Резьбовы минимальный д NPT е фрезы иаметр резьбы NPTF BSPT TMT25D17L26Z2 17,00 1/2-14; 3/4-14; 1-11.5; 2-11.5 1/2-14; 3/4-14; 1-11.5; 2-11.5 1/2-14; 3/4-14; 1-11; 1 1/4-11; 1 1/2-11; 2-11 TMT25D22L43Z3 22,00 3/4-14; 1-11.5; 2-11.5 3/4-14; 1-11.5; 2-11.5 3/4-14; 1-11; 1 1/4-11;1 1/2-11; 2-11; 2 1/2-11; 3-11; 4-11; 5-11; 6-11 TMT25D28L43Z4 28,00 1-11.5; 2-11.5 1-11.5; 2-11.5 1-11; 1 1/4-11; 1 1/2-11; 2-11; 2 1/2-11; 3-11; 4-11; 5-11; 6-11 На конических пластинах маркировка должна находиться сверху. Сторона без маркировки Для правильной установки прижмите пластину к стенкам посадочного гнезда Если пластины используются не во всех посадочных гнездах, закройте эти гнезда заглушками TM25. Kennametal W11 Резьбовые фрезы
