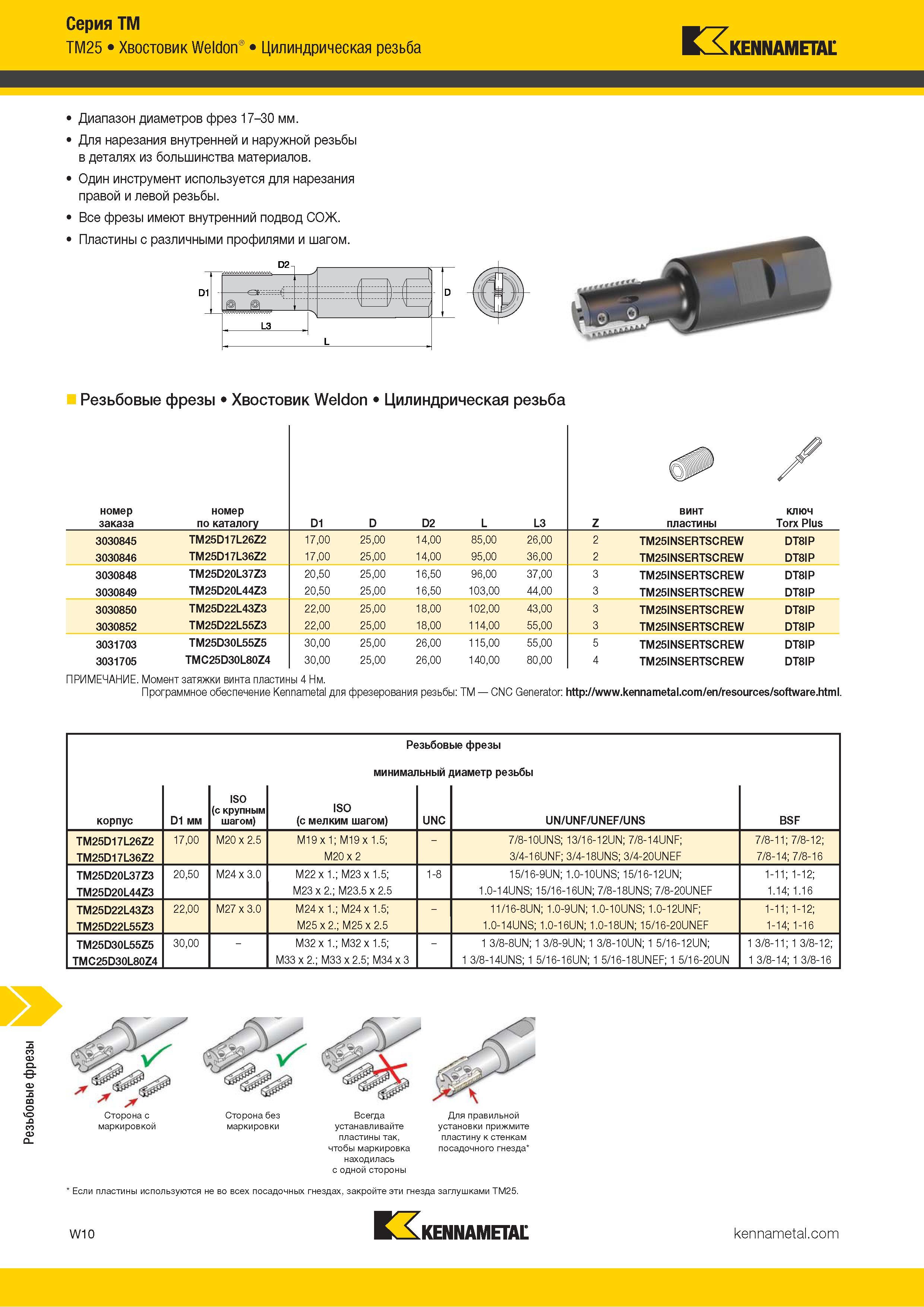

Резьбовые фрезы Серия ТМ TM25 Хвостовик Weldon Цилиндрическая резьба Kennametal Диапазон диаметров фрез 17-30 мм. Для нарезания внутренней и наружной резьбы в деталях из большинства материалов. Один инструмент используется для нарезания правой и левой резьбы. Все фрезы имеют внутренний подвод СОЖ. Пластины с различными профилями и шагом. D1 ц- -е=&х: Jl SL L3 Резьбовые фрезы Хвостовик Weldon Цилиндрическая резьба номер заказа номер по каталогу D1 D D2 L L3 Z винт пластины ключ Torx Plus 3030845 TM25D17L26Z2 17,00 25,00 14,00 85,00 26,00 2 TM25INSERTSCREW DT8IP 3030846 TM25D17L36Z2 17,00 25,00 14,00 95,00 36,00 2 TM25INSERTSCREW DT8IP 3030848 TM25D20L37Z3 20,50 25,00 16,50 96,00 37,00 3 TM25INSERTSCREW DT8IP 3030849 TM25D20L44Z3 20,50 25,00 16,50 103,00 44,00 3 TM25INSERTSCREW DT8IP 3030850 TM25D22L43Z3 22,00 25,00 18,00 102,00 43,00 3 TM25INSERTSCREW DT8IP 3030852 TM25D22L55Z3 22,00 25,00 18,00 114,00 55,00 3 TM25INSERTSCREW DT8IP 3031703 TM25D30L55Z5 30,00 25,00 26,00 115,00 55,00 5 TM25INSERTSCREW DT8IP 3031705 TMC25D30L80Z4 30,00 25,00 26,00 140,00 80,00 4 TM25INSERTSCREW DT8IP ПРИМЕЧАНИЕ. Момент затяжки винта пластины 4 Нм. Программное обеспечение Kennametal для фрезерования резьбы: TM CNC Generator: http://www. /en/resources/software.html. корпус D1 мм ISO (с крупным шагом) Ре минимал ISO (с мелким шагом) зьбов ьный UNC ые фрезы иаметр резьбы UN/UNF/UNEF/UNS BSF TM25D17L26Z2 17,00 M20 x 2.5 M19 x 1; M19 x 1.5; - 7/8-10UNS; 13/16-12UN; 7/8-14UNF; 7/8-11; 7/8-12; TM25D17L36Z2 M20 x 2 3/4-16UNF; 3/4-18UNS; 3/4-20UNEF 7/8-14; 7/8-16 TM25D20L37Z3 TM25D20L44Z3 20,50 M24 x 3.0 M22 x 1.; M23 x 1.5; M23 x 2.; M23.5 x 2.5 1-8 15/16-9UN; 1.0-10UNS; 15/16-12UN; 1.0-14UNS; 15/16-16UN; 7/8-18UNS; 7/8-20UNEF 1-11; 1-12; 1.14; 1.16 TM25D22L43Z3 22,00 M27 x 3.0 M24 x 1.; M24 x 1.5; - 11/16-8UN; 1.0-9UN; 1.0-10UNS; 1.0-12UNF; 1-11; 1-12; TM25D22L55Z3 M25 x 2.; M25 x 2.5 1.0-14UNS; 1.0-16UN; 1.0-18UN; 15/16-20UNEF 1-14; 1-16 TM25D30L55Z5 TMC25D30L80Z4 30,00 - M32 x 1.; M32 x 1.5; M33 x 2.; M33 x 2.5; M34 x 3 - 1 3/8-8UN; 1 3/8-9UN; 1 3/8-10UN; 1 5/16-12UN; 1 3/8-14UNS; 1 5/16-16UN; 1 5/16-18UNEF; 1 5/16-20UN 1 3/8-11; 1 3/8-12; 1 3/8-14; 1 3/8-16 Сторона с маркировкой Сторона без маркировки Всегда устанавливайте пластины так, чтобы маркировка находилась с одной стороны Для правильной установки прижмите пластину к стенкам посадочного гнезда Если пластины используются не во всех посадочных гнездах, закройте эти гнезда заглушками TM25. W10 ГК, KENNAMETAL
