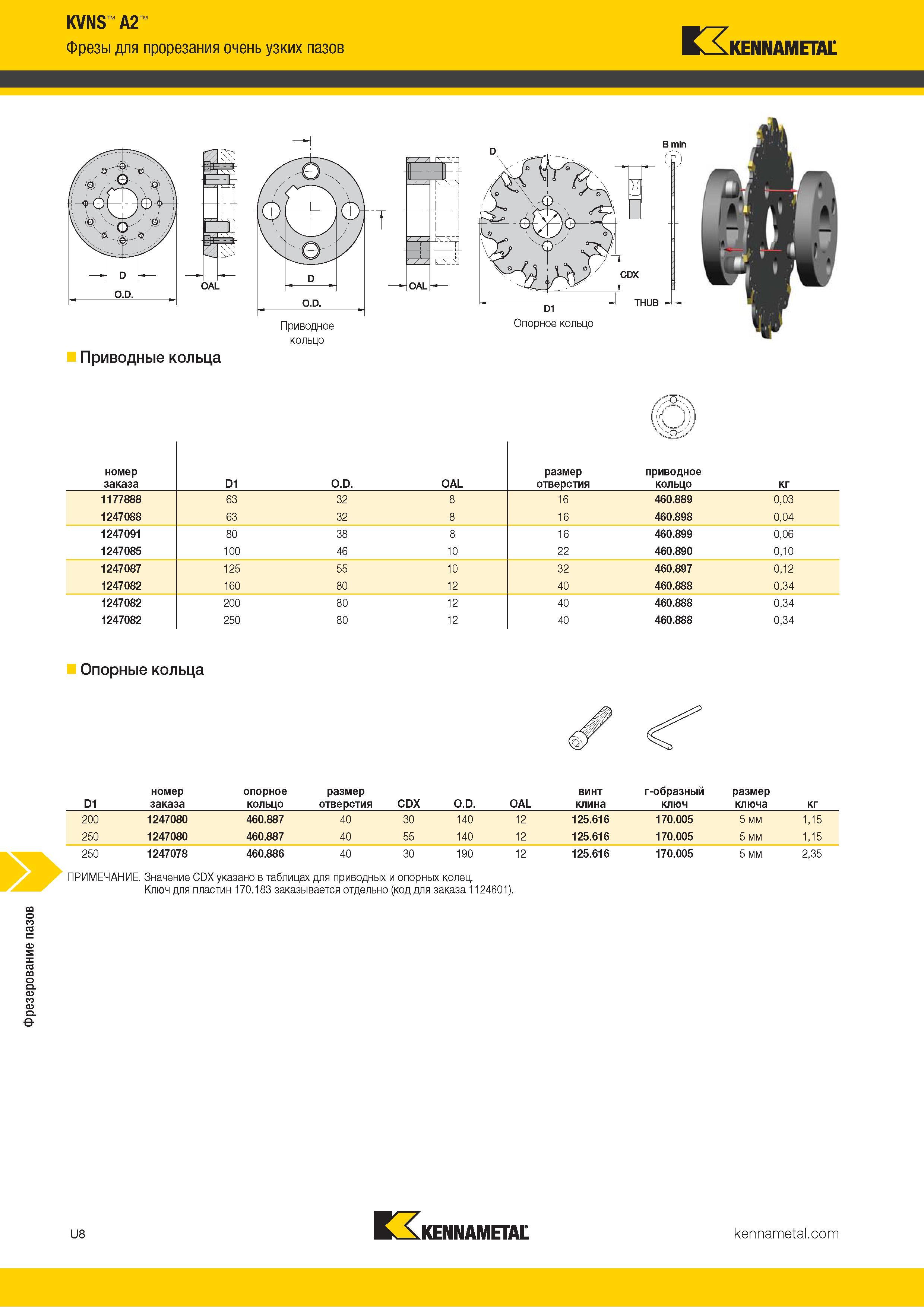

Фрезерование пазов KVNS A2 Фрезы для прорезания очень узких пазов Kennametal кольцо ь- к-i kl>- -OAL - Опорное кольцо Приводные кольца номер заказа D1 O.D. OAL размер отверстия приводное кольцо кг 1177888 63 32 8 16 460.889 0,03 1247088 63 32 8 16 460.898 0,04 1247091 80 38 8 16 460.899 0,06 1247085 100 46 10 22 460.890 0,10 1247087 125 55 10 32 460.897 0,12 1247082 160 80 12 40 460.888 0,34 1247082 200 80 12 40 460.888 0,34 1247082 250 80 12 40 460.888 0,34 Опорные кольца номер опорное размер винт г-образный размер D1 заказа кольцо отверстия CDX O.D. OAL клина ключ ключа кг 200 1247080 460.887 40 30 140 12 125.616 170.005 5 мм 1,15 250 1247080 460.887 40 55 140 12 125.616 170.005 5 мм 1,15 250 1247078 460.886 40 30 190 12 125.616 170.005 5 мм 2,35 ПРИМЕЧАНИЕ. Значение CDX указано в таблицах для приводных и опорных колец. Ключ для пластин 170.183 заказывается отдельно (код для заказа 1124601). U8 Kennametal
