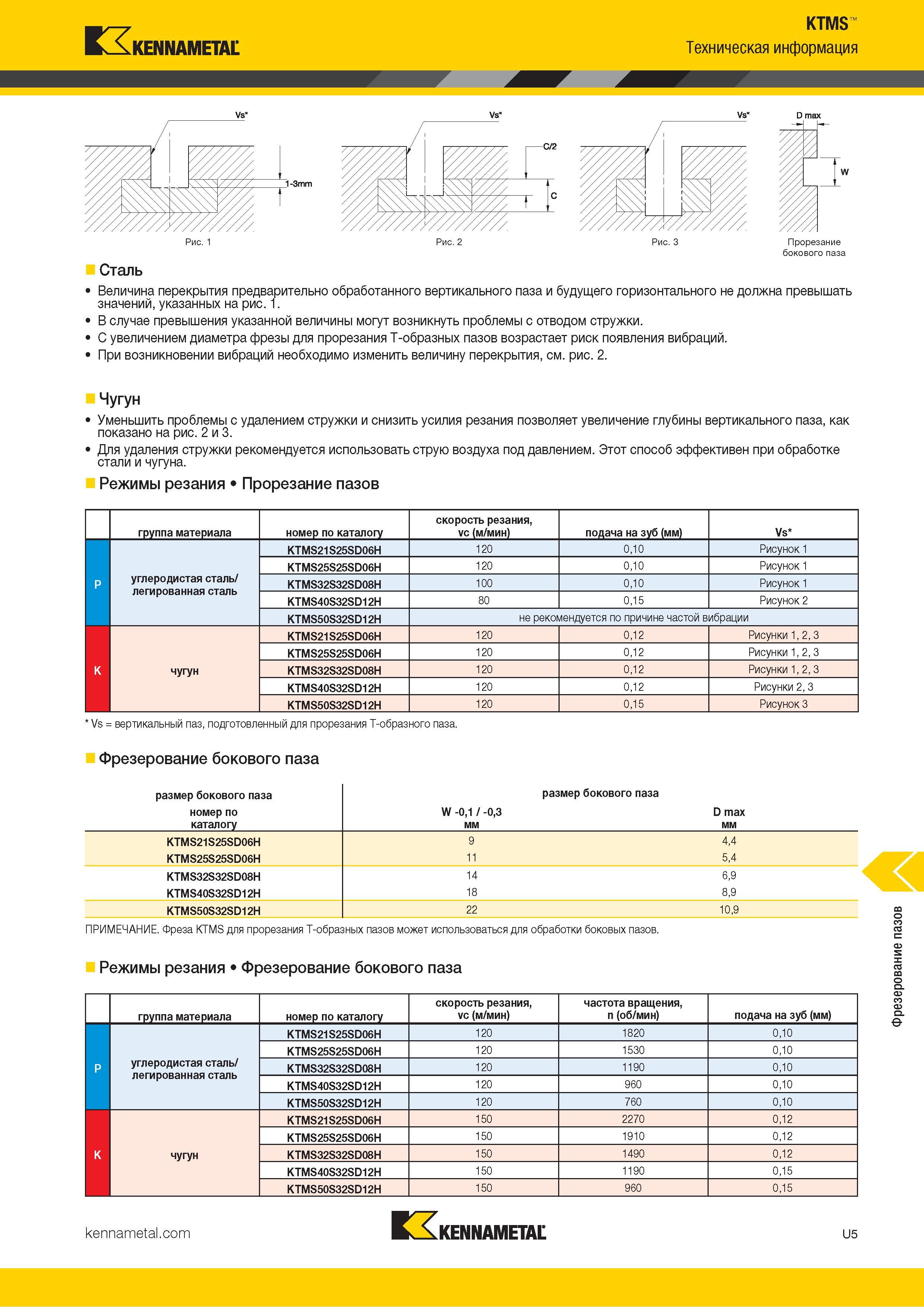

Kennametal KTMS- Техническая информация Прорезание бокового паза Сталь Величина перекрытия предварительно обработанного вертикального паза и будущего горизонтального не должна превышать значений, указанных на рис. 1. В случае превышения указанной величины могут возникнуть проблемы с отводом стружки. С увеличением диаметра фрезы для прорезания Т-образных пазов возрастает риск появления вибраций. При возникновении вибраций необходимо изменить величину перекрытия, см. рис. 2. Чугун Уменьшить проблемы с удалением стружки и снизить усилия резания позволяет увеличение глубины вертикального паза, как показано на рис. 2 и 3. Для удаления стружки рекомендуется использовать струю воздуха под давлением. Этот способ эффективен при обработке стали и чугуна. Режимы резания Прорезание пазов группа материала номер по каталогу скорость резания, vc (м/мин) подача на зуб (мм) Vs KTMS21S25SD06H 120 0,10 Рисунок 1 KTMS25S25SD06H 120 0,10 Рисунок 1 P углеродистая сталь/ легированная сталь KTMS32S32SD08H 100 0,10 Рисунок 1 KTMS40S32SD12H 80 0,15 Рисунок 2 KTMS50S32SD12H не рекомендуется по причине частой вибрации KTMS21S25SD06H 120 0,12 Рисунки 1, 2, 3 KTMS25S25SD06H 120 0,12 Рисунки 1, 2, 3 K чугун KTMS32S32SD08H 120 0,12 Рисунки 1, 2, 3 KTMS40S32SD12H 120 0,12 Рисунки 2, 3 KTMS50S32SD12H 120 0,15 Рисунок 3 Vs = вертикальный паз, подготовленный для прорезания Т-образного паза. Фрезерование бокового паза размер бокового паза номер по каталогу W -0,1 / -0,3 мм размер бокового паза D max мм KTMS21S25SD06H 9 4,4 KTMS25S25SD06H 11 5,4 KTMS32S32SD08H 14 6,9 KTMS40S32SD12H 18 8,9 KTMS50S32SD12H 22 10,9 ПРИМЕЧАНИЕ. Фреза KTMS для прорезания Т-образных пазов может использоваться для обработки боковых пазов. Режимы резания Фрезерование бокового паза группа материала номер по каталогу скорость резания, vc (м/мин) частота вращения, n (об/мин) подача на зуб (мм) KTMS21S25SD06H 120 1820 0,10 KTMS25S25SD06H 120 1530 0,10 P углеродистая сталь/ легированная сталь KTMS32S32SD08H 120 1190 0,10 KTMS40S32SD12H 120 960 0,10 KTMS50S32SD12H 120 760 0,10 KTMS21S25SD06H 150 2270 0,12 KTMS25S25SD06H 150 1910 0,12 K чугун KTMS32S32SD08H 150 1490 0,12 KTMS40S32SD12H 150 1190 0,15 KTMS50S32SD12H 150 960 0,15 Фрезерование пазов
