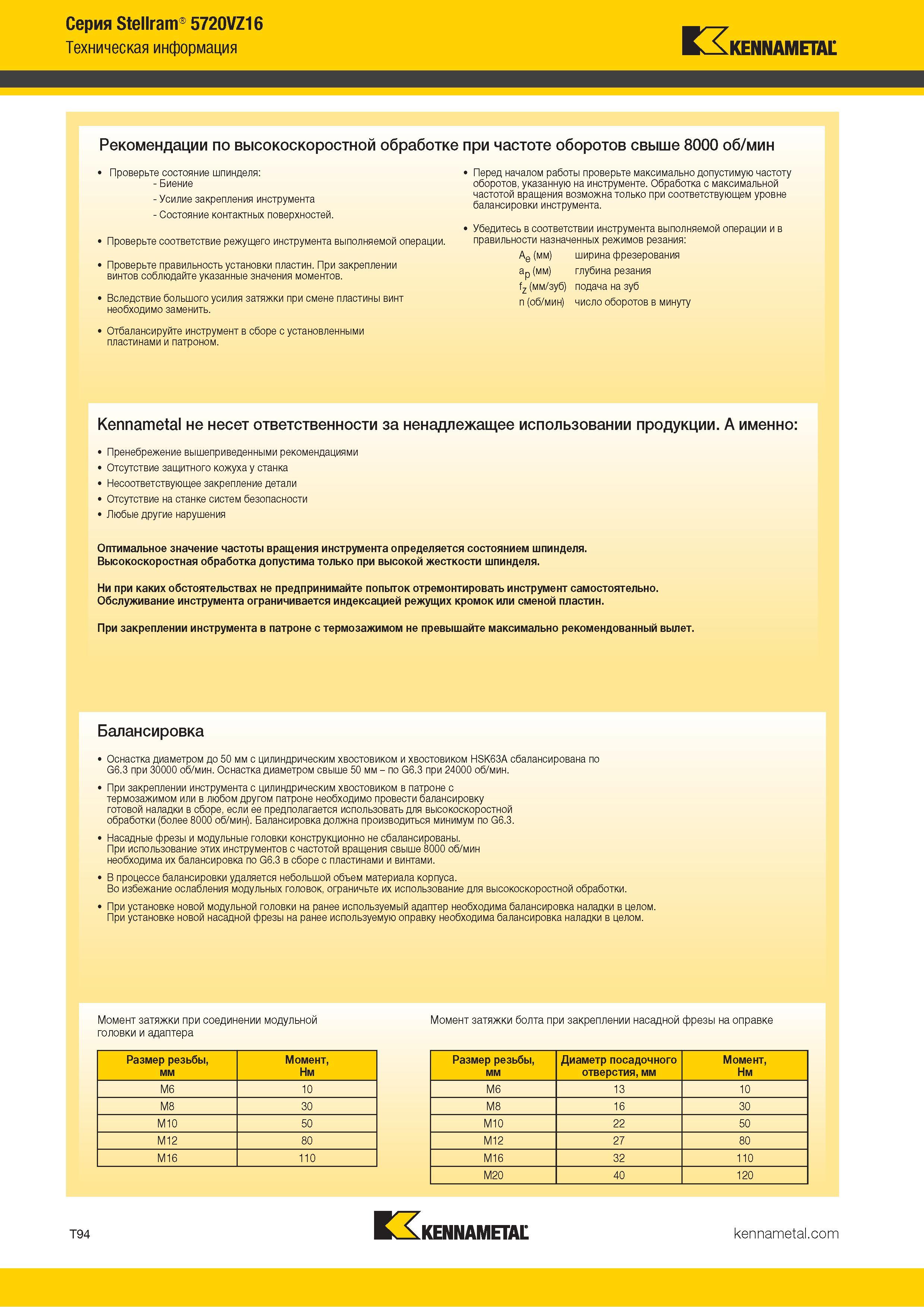

Серия Stellram 5720VZ16 Ш 7 Техническая информация K4XKENNAMETAC Рекомендации по высокоскоростной обработке при частоте оборотов свыше 8000 об/мин Проверьте состояние шпинделя: - Биение - Усилие закрепления инструмента - Состояние контактных поверхностей. Проверьте соответствие режущего инструмента выполняемой операции. Проверьте правильность установки пластин. При закреплении винтов соблюдайте указанные значения моментов. Вследствие большого усилия затяжки при смене пластины винт необходимо заменить. Отбалансируйте инструмент в сборе с установленными пластинами и патроном. Перед началом работы проверьте максимально допустимую частоту оборотов, указанную на инструменте. Обработка с максимальной частотой вращения возможна только при соответствующем уровне балансировки инструмента. Убедитесь в соответствии инструмента выполняемой операции и в правильности назначенных режимов резания: Ae (мм) ширина фрезерования ap (мм) глубина резания fz (мм/зуб) подача на зуб n (об/мин) число оборотов в минуту Kennametal не несет ответственности за ненадлежащее использовании продукции. А именно: Пренебрежение вышеприведенными рекомендациями Отсутствие защитного кожуха у станка Несоответствующее закрепление детали Отсутствие на станке систем безопасности Любые другие нарушения Оптимальное значение частоты вращения инструмента определяется состоянием шпинделя. Высокоскоростная обработка допустима только при высокой жесткости шпинделя. Ни при каких обстоятельствах не предпринимайте попыток отремонтировать инструмент самостоятельно. Обслуживание инструмента ограничивается индексацией режущих кромок или сменой пластин. При закреплении инструмента в патроне с термозажимом не превышайте максимально рекомендованный вылет. Балансировка Оснастка диаметром до 50 мм с цилиндрическим хвостовиком и хвостовиком HSK63A сбалансирована по G6.3 при 30000 об/мин. Оснастка диаметром свыше 50 мм - по G6.3 при 24000 об/мин. При закреплении инструмента с цилиндрическим хвостовиком в патроне с термозажимом или в любом другом патроне необходимо провести балансировку готовой наладки в сборе, если ее предполагается использовать для высокоскоростной обработки (более 8000 об/мин). Балансировка должна производиться минимум по G6.3. Насадные фрезы и модульные головки конструкционно не сбалансированы. При использование этих инструментов с частотой вращения свыше 8000 об/мин необходима их балансировка по G6.3 в сборе с пластинами и винтами. В процессе балансировки удаляется небольшой объем материала корпуса. Во избежание ослабления модульных головок, ограничьте их использование для высокоскоростной обработки. При установке новой модульной головки на ранее используемый адаптер необходима балансировка наладки в целом. При установке новой насадной фрезы на ранее используемую оправку необходима балансировка наладки в целом. Момент затяжки при соединении модульной Момент затяжки болта при закреплении насадной фрезы на оправке головки и адаптера Размер резьбы, мм Момент, Нм M6 10 M8 30 M10 50 M12 80 M16 110 Размер резьбы, мм Диаметр посадочного отверстия, мм Момент, Нм M6 13 10 M8 16 30 M10 22 50 M12 27 80 M16 32 110 M20 40 120 T94 Kennametal
