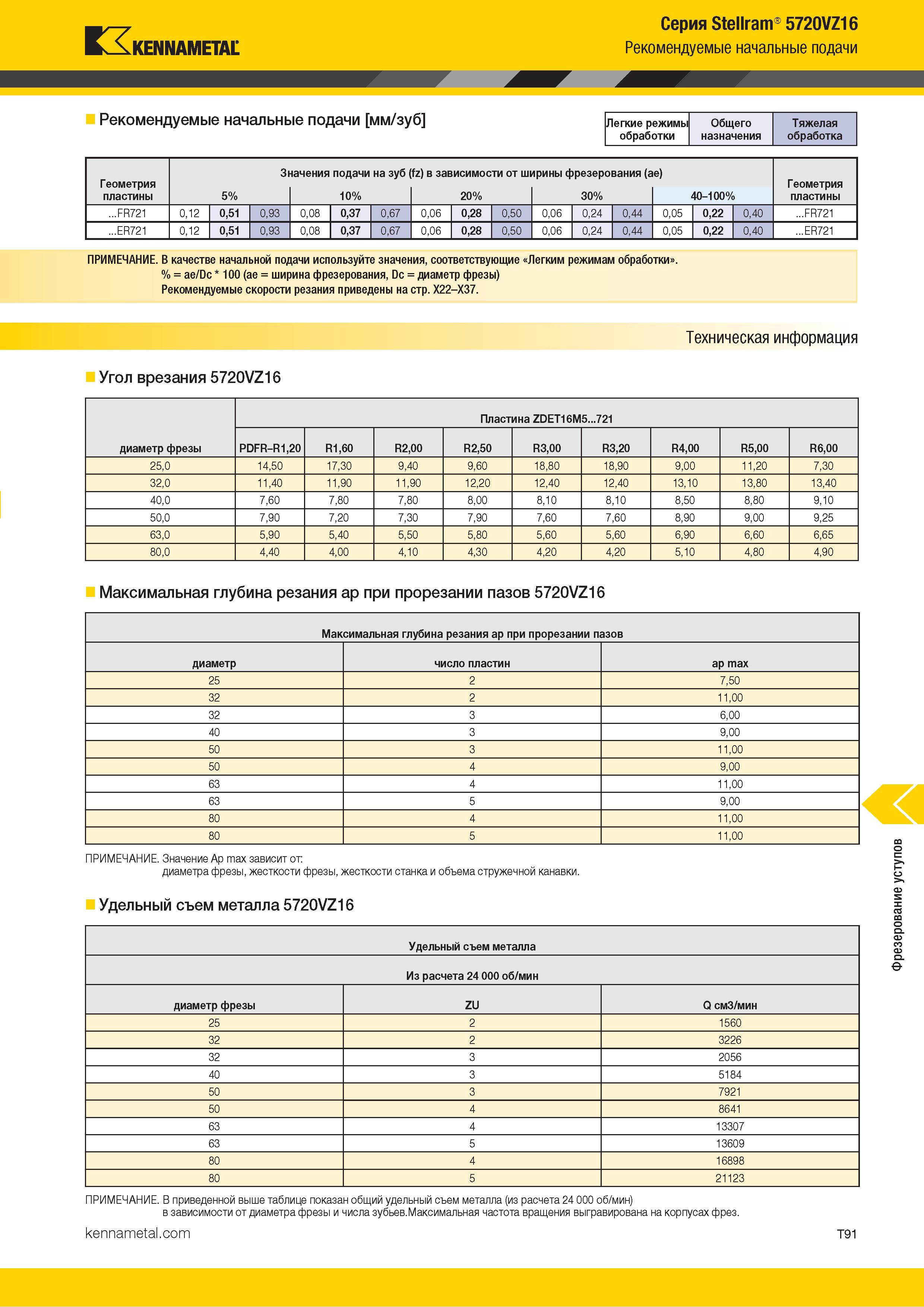

Kennametal Серия Stellram 5720VZ16 Рекомендуемые начальные подачи Рекомендуемые начальные подачи мм/зуб Легкие режимы Общего Тяжелая обработки назначения обработка Геометрия пластины Значения подачи на зуб (fz) в зависимости от ширины фрезерования (ae) Геометрия пластины 5% 10% 20% 30% 40-100% ...FR721 0,12 0,51 0,93 0,08 0,37 0,67 0,06 0,28 0,50 0,06 0,24 0,44 0,05 0,22 0,40 ...FR721 ...ER721 0,12 0,51 0,93 0,08 0,37 0,67 0,06 0,28 0,50 0,06 0,24 0,44 0,05 0,22 0,40 ...ER721 ПРИМЕЧАНИЕ. В качестве начальной подачи используйте значения, соответствующие Легким режимам обработки % = ae/Dc 100 (ae = ширина фрезерования, Dc = диаметр фрезы) Рекомендуемые скорости резания приведены на стр. X22-X37. Техническая информация Угол врезания 5720VZ16 диаметр фрезы Пластина ZDET16M5...721 PDFR-R1,20 R1,60 R2,00 R2,50 R3,00 R3,20 R4,00 R5,00 R6,00 25,0 14,50 17,30 9,40 9,60 18,80 18,90 9,00 11,20 7,30 32,0 11,40 11,90 11,90 12,20 12,40 12,40 13,10 13,80 13,40 40,0 7,60 7,80 7,80 8,00 8,10 8,10 8,50 8,80 9,10 50,0 7,90 7,20 7,30 7,90 7,60 7,60 8,90 9,00 9,25 63,0 5,90 5,40 5,50 5,80 5,60 5,60 6,90 6,60 6,65 80,0 4,40 4,00 4,10 4,30 4,20 4,20 5,10 4,80 4,90 Максимальная глубина резания ap при прорезании пазов 5720VZ16 Максимальная глубина резания ap при прорезании пазов диаметр число пластин ap max 25 2 7,50 32 2 11,00 32 3 6,00 40 3 9,00 50 3 11,00 50 4 9,00 63 4 11,00 63 5 9,00 80 4 11,00 80 5 11,00 ПРИМЕЧАНИЕ. Значение Ap max зависит от: диаметра фрезы, жесткости фрезы, жесткости станка и объема стружечной канавки. Удельный съем металла 5720VZ16 Удельный съем металла Из расчета 24 000 об/мин диаметр фрезы ZU Q см3/мин 25 2 1560 32 2 3226 32 3 2056 40 3 5184 50 3 7921 50 4 8641 63 4 13307 63 5 13609 80 4 16898 80 5 21123 ПРИМЕЧАНИЕ. В приведенной выше таблице показан общий удельный съем металла (из расчета 24 000 об/мин) в зависимости от диаметра фрезы и числа зубьев.Максимальная частота вращения выгравирована на корпусах фрез. T91 Фрезерование уступов
