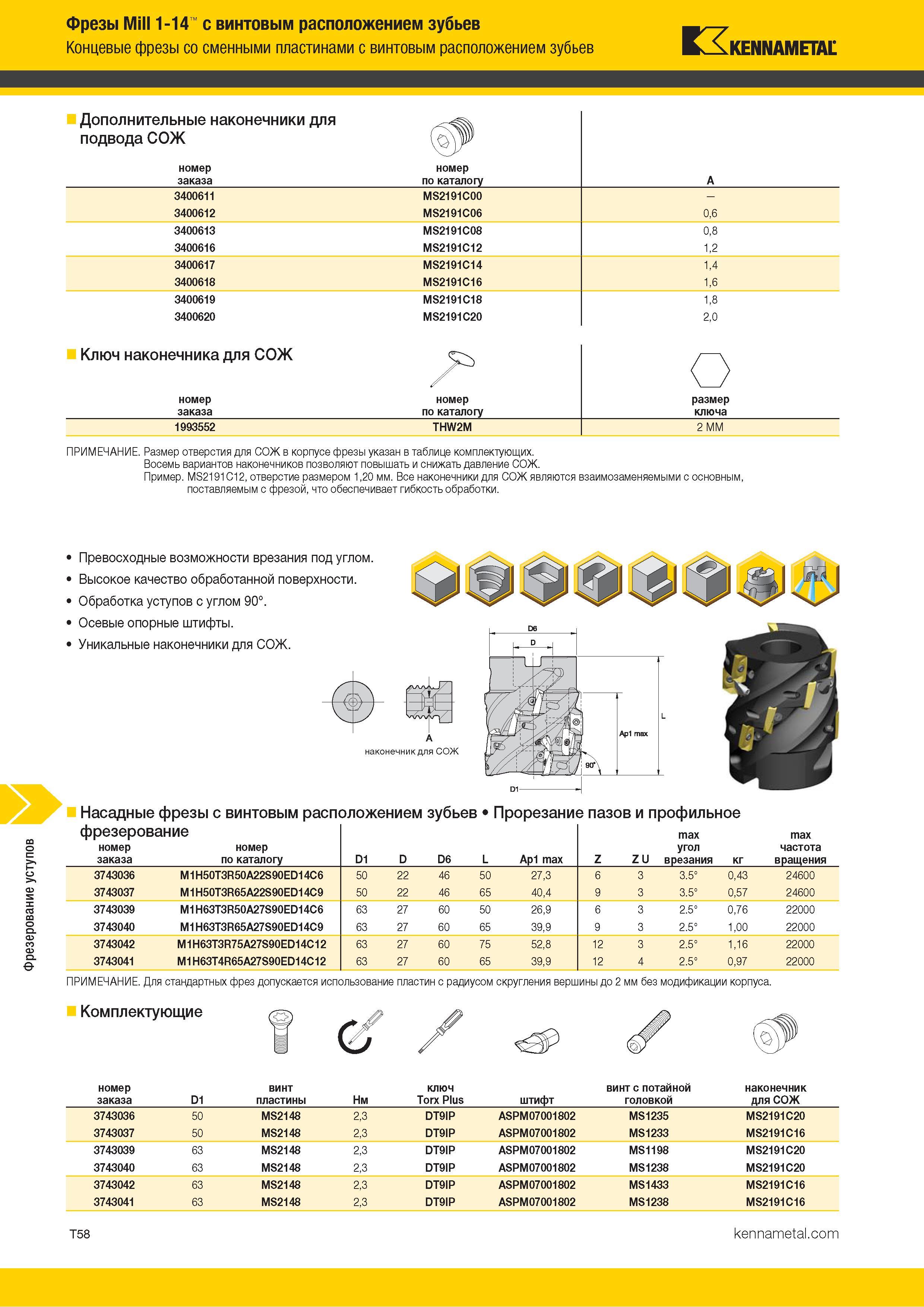

Фрезерование уступов Фрезы Mill 1-14 с винтовым расположением зубьев Концевые фрезы со сменными пластинами с винтовым расположением зубьев Kennametal Дополнительные наконечники для подвода СОЖ номер заказа номер по каталогу A 3400611 MS2191C00 - 3400612 MS2191C06 0,6 3400613 MS2191C08 0,8 3400616 MS2191C12 1,2 3400617 MS2191C14 1,4 3400618 MS2191C16 1,6 3400619 MS2191C18 1,8 3400620 MS2191C20 2,0 Ключ наконечника для СОЖ О номер номер размер заказа по каталогу ключа 1993552 THW2M 2 MM ПРИМЕЧАНИЕ. Размер отверстия для СОЖ в корпусе фрезы указан в таблице комплектующих. Восемь вариантов наконечников позволяют повышать и снижать давление СОЖ. Пример. MS2191C12, отверстие размером 1,20 мм. Все наконечники для СОЖ являются взаимозаменяемыми с основным, поставляемым с фрезой, что обеспечивает гибкость обработки. Превосходные возможности врезания под углом. Высокое качество обработанной поверхности. Обработка уступов с углом 90°. Осевые опорные штифты. Уникальные наконечники для СОЖ. Насадные фрезы с винтовым расположением зубьев Прорезание пазов и профильное фрезерование номер номер заказа по каталогу D1 D D6 L Ap1 max Z Z U max угол врезания кг max частота вращения 3743036 M1H50T3R50A22S90ED14C6 50 22 46 50 27,3 6 3 3.5° 0,43 24600 3743037 M1H50T3R65A22S90ED14C9 50 22 46 65 40,4 9 3 3.5° 0,57 24600 3743039 M1H63T3R50A27S90ED14C6 63 27 60 50 26,9 6 3 2.5° 0,76 22000 3743040 M1H63T3R65A27S90ED14C9 63 27 60 65 39,9 9 3 2.5° 1,00 22000 3743042 M1H63T3R75A27S90ED14C12 63 27 60 75 52,8 12 3 2.5° 1,16 22000 3743041 M1H63T4R65A27S90ED14C12 63 27 60 65 39,9 12 4 2.5° 0,97 22000 ПРИМЕЧАНИЕ. Для стандартных фрез допускается использование пластин с радиусом скругления вершины до 2 мм без модификации корпуса. Комплектующие о номер заказа D1 винт пластины Нм ключ Torx Plus штифт винт с потайной головкой наконечник для СОЖ 3743036 50 MS2148 2,3 DT9IP ASPM07001802 MS1235 MS2191C20 3743037 50 MS2148 2,3 DT9IP ASPM07001802 MS1233 MS2191C16 3743039 63 MS2148 2,3 DT9IP ASPM07001802 MS1198 MS2191C20 3743040 63 MS2148 2,3 DT9IP ASPM07001802 MS1238 MS2191C20 3743042 63 MS2148 2,3 DT9IP ASPM07001802 MS1433 MS2191C16 3743041 63 MS2148 2,3 DT9IP ASPM07001802 MS1238 MS2191C16 T58
