1325 Каталог KENNAMETAL 2018 Инструмент для обработки отверстий Метчики Фрезы Стр.T55

Каталог KENNAMETAL 2018 Инструменты вращающиеся Стр. T55 1325 Lab2u

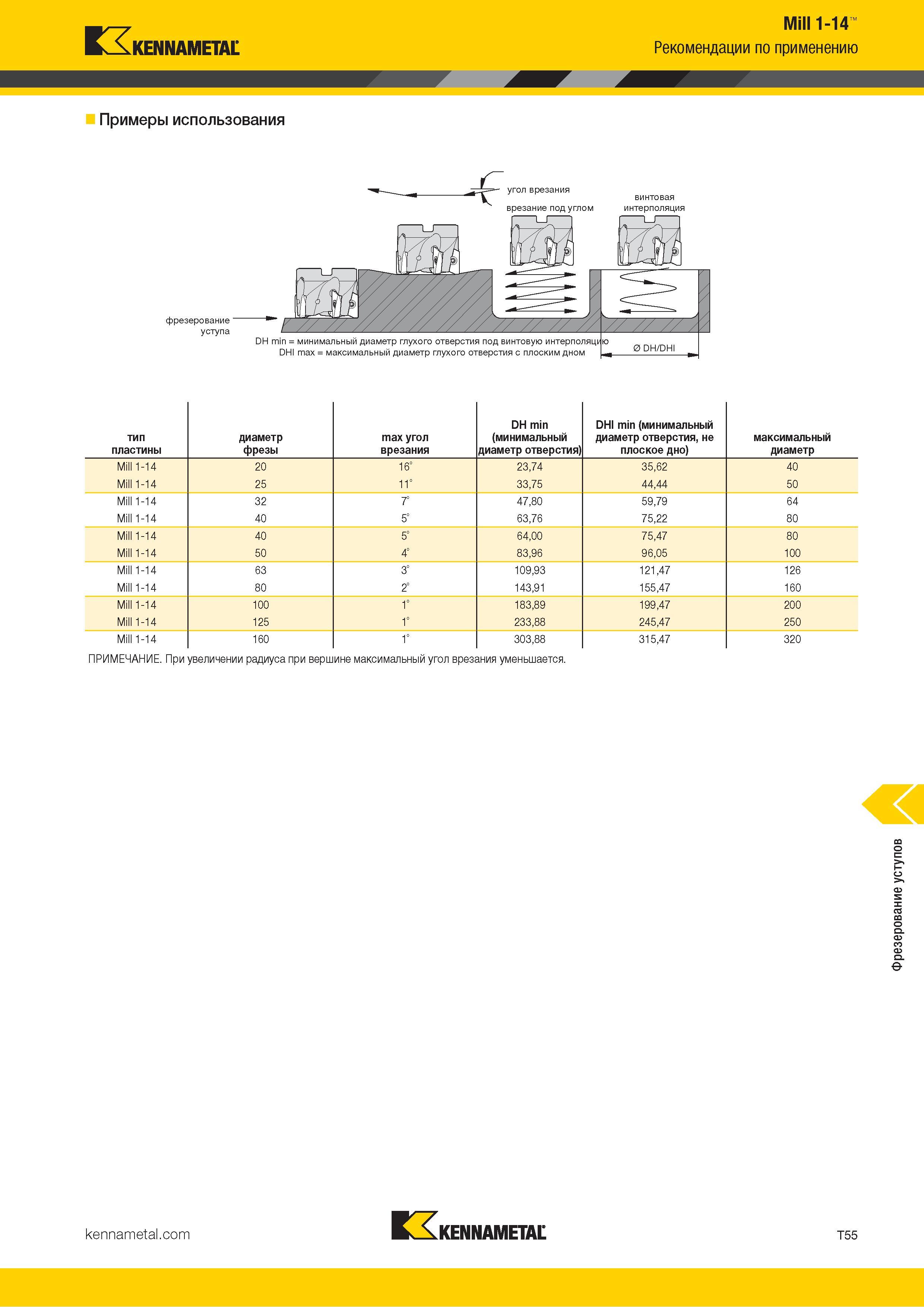

Kennametal Mill 1-14 Рекомендации по применению Примеры использования фрезерование уступа винтовая интерполяция DH min = минимальный диаметр глухого отверстия под винтовую интерполяцию DHI max = максимальный диаметр глухого отверстия с плоским дном тип пластины диаметр фрезы max угол врезания DH min (минимальный диаметр отверстия DHI min (минимальный диаметр отверстия, не плоское дно максимальный диаметр Mi l 1-14 20 16° 23,74 35,62 40 Mi l 1-14 25 11° 33,75 44,44 50 Mi l 1-14 32 7° 47,80 59,79 64 Mi l 1-14 40 5° 63,76 75,22 80 Mi l 1-14 40 5° 64,00 75,47 80 Mi l 1-14 50 4° 83,96 96,05 100 Mi l 1-14 63 3° 109,93 121,47 126 Mi l 1-14 80 2° 143,91 155,47 160 Mi l 1-14 100 1° 183,89 199,47 200 Mi l 1-14 125 1° 233,88 245,47 250 Mi l 1-14 160 1° 303,88 315,47 320 ПРИМЕЧАНИЕ. При увеличении радиуса при вершине максимальный угол врезания уменьшается. Kennametal T55 Фрезерование уступов
