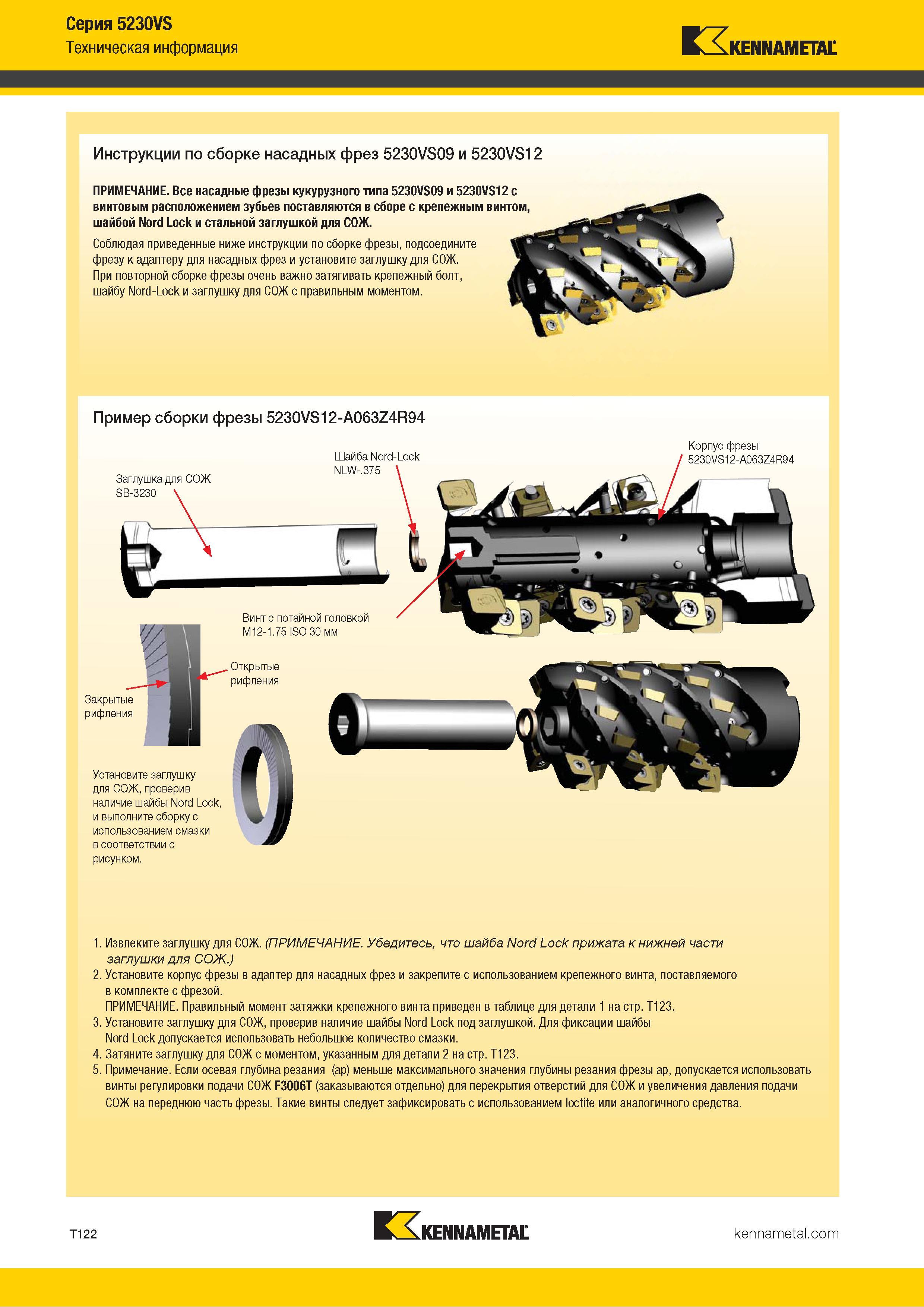

Серия 5230VS Ш 7 Техническая информация Kennametal Инструкции по сборке насадных фрез 5230VS09 и 5230VS12 ПРИМЕЧАНИЕ. Все насадные фрезы кукурузного типа 5230VS09 и 5230VS12 с винтовым расположением зубьев поставляются в сборе с крепежным винтом, шайбой Nord Lock и стальной заглушкой для СОЖ. Соблюдая приведенные ниже инструкции по сборке фрезы, подсоедините фрезу к адаптеру для насадных фрез и установите заглушку для СОЖ. При повторной сборке фрезы очень важно затягивать крепежный болт, шайбу Nord-Lock и заглушку для СОЖ с правильным моментом. Пример сборки фрезы 5230VS12-A063Z4R94 Заглушка для СОЖ SB-3230 Шайба Nord-Lock NLW-.375 Корпус фрезы 5230VS12-A063Z4R94 Закрытые рифления Установите заглушку для СОЖ, проверив наличие шайбы Nord Lock, и выполните сборку с использованием смазки в соответствии с рисунком. Извлеките заглушку для СОЖ. (ПРИМЕЧАНИЕ. Убедитесь, что шайба Nord Lock прижата к нижней части заглушки для СОЖ.) Установите корпус фрезы в адаптер для насадных фрез и закрепите с использованием крепежного винта, поставляемого в комплекте с фрезой. ПРИМЕЧАНИЕ. Правильный момент затяжки крепежного винта приведен в таблице для детали 1 на стр. T123. Установите заглушку для СОЖ, проверив наличие шайбы Nord Lock под заглушкой. Для фиксации шайбы Nord Lock допускается использовать небольшое количество смазки. Затяните заглушку для СОЖ с моментом, указанным для детали 2 на стр. T123. Примечание. Если осевая глубина резания (ap) меньше максимального значения глубины резания фрезы ap, допускается использовать винты регулировки подачи СОЖ F3006T (заказываются отдельно) для перекрытия отверстий для СОЖ и увеличения давления подачи СОЖ на переднюю часть фрезы. Такие винты следует зафиксировать с использованием loctite или аналогичного средства. T122 Kennametal
