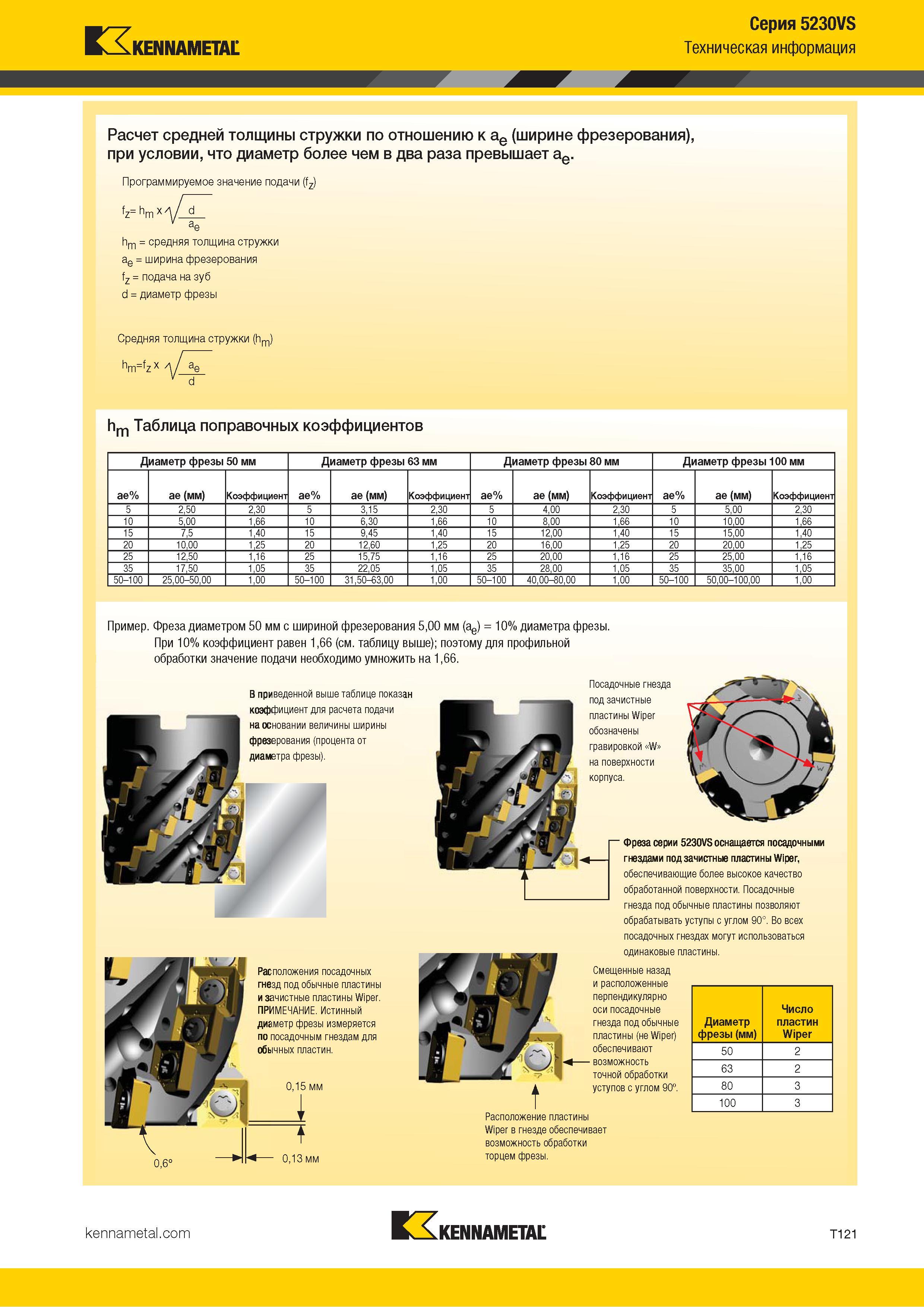

Kennametal Серия 5230VS Техническая информация Расчет средней толщины стружки по отношению к ae (ширине фрезерования), при условии, что диаметр более чем в два раза превышает ae. Программируемое значение подачи (fz) fz= hm x Л/ 4 ae hm = средняя толщина стружки ae = ширина фрезерования fz = подача на зуб d = диаметр фрезы Средняя толщина стружки (hm) hm=fz x hm Таблица поправочных коэффициентов Диаметр фрезы 50 мм Диаметр фрезы 63 мм Диаметр фрезы 80 мм Диаметр фрезы 100 мм ae% ae (мм) Коэффициент ae% ae (мм) Коэффициент ae% ae (мм) Коэффициент ae% ae (мм) Коэффициент 5 2,50 2,30 5 3,15 2,30 5 4,00 2,30 5 5,00 2,30 10 5,00 1,66 10 6,30 1,66 10 8,00 1,66 10 10,00 1,66 15 7,5 1,40 15 9,45 1,40 15 12,00 1,40 15 15,00 1,40 20 10,00 1,25 20 12,60 1,25 20 16,00 1,25 20 20,00 1,25 25 12,50 1,16 25 15,75 1,16 25 20,00 1,16 25 25,00 1,16 35 17,50 1,05 35 22,05 1,05 35 28,00 1,05 35 35,00 1,05 50-100 25,00-50,00 1,00 50-100 31,50-63,00 1,00 50-100 40,00-80,00 1,00 50-100 50,00-100,00 1,00 Пример. Фреза диаметром 50 мм с шириной фрезерования 5,00 мм (ag) = 10% диаметра фрезы. При 10% коэффициент равен 1,66 (см. таблицу выше); поэтому для профильной обработки значение подачи необходимо умножить на 1,66. В приведенной выше таблице показан коэффициент для расчета подачи на основании величины ширины фрезерования (процента от диаметра фрезы). Расположения посадочных гнезд под обычные пластины и зачистные пластины Wiper. ПРИМЕЧАНИЕ. Истинный диаметр фрезы измеряется по посадочным гнездам для обычных пластин. 0,15 мм 0,13 мм Посадочные гнезда под зачистные пластины Wiper обозначены гравировкой W на поверхности корпуса. - Фреза серии 5230VS оснащается посадочными гнездами под зачистные пластины Wiper, обеспечивающие более высокое качество обработанной поверхности. Посадочные гнезда под обычные пластины позволяют обрабатывать уступы с углом 90°. Во всех посадочных гнездах могут использоваться одинаковые пластины. Смещенные назад и расположенные перпендикулярно оси посадочные гнезда под обычные пластины (не Wiper) обеспечивают возможность точной обработки уступов с углом 90°. Расположение пластины Wiper в гнезде обеспечивает возможность обработки торцем фрезы. Диаметр фрезы (мм) Число пластин Wiper 50 2 63 2 80 3 100 3 Kennametal T121
