927 Каталог KENNAMETAL 2018 Инструмент для обработки отверстий Метчики Фрезы Стр.P73

Каталог KENNAMETAL 2018 Инструменты вращающиеся Стр. P73 0927 Lab2u

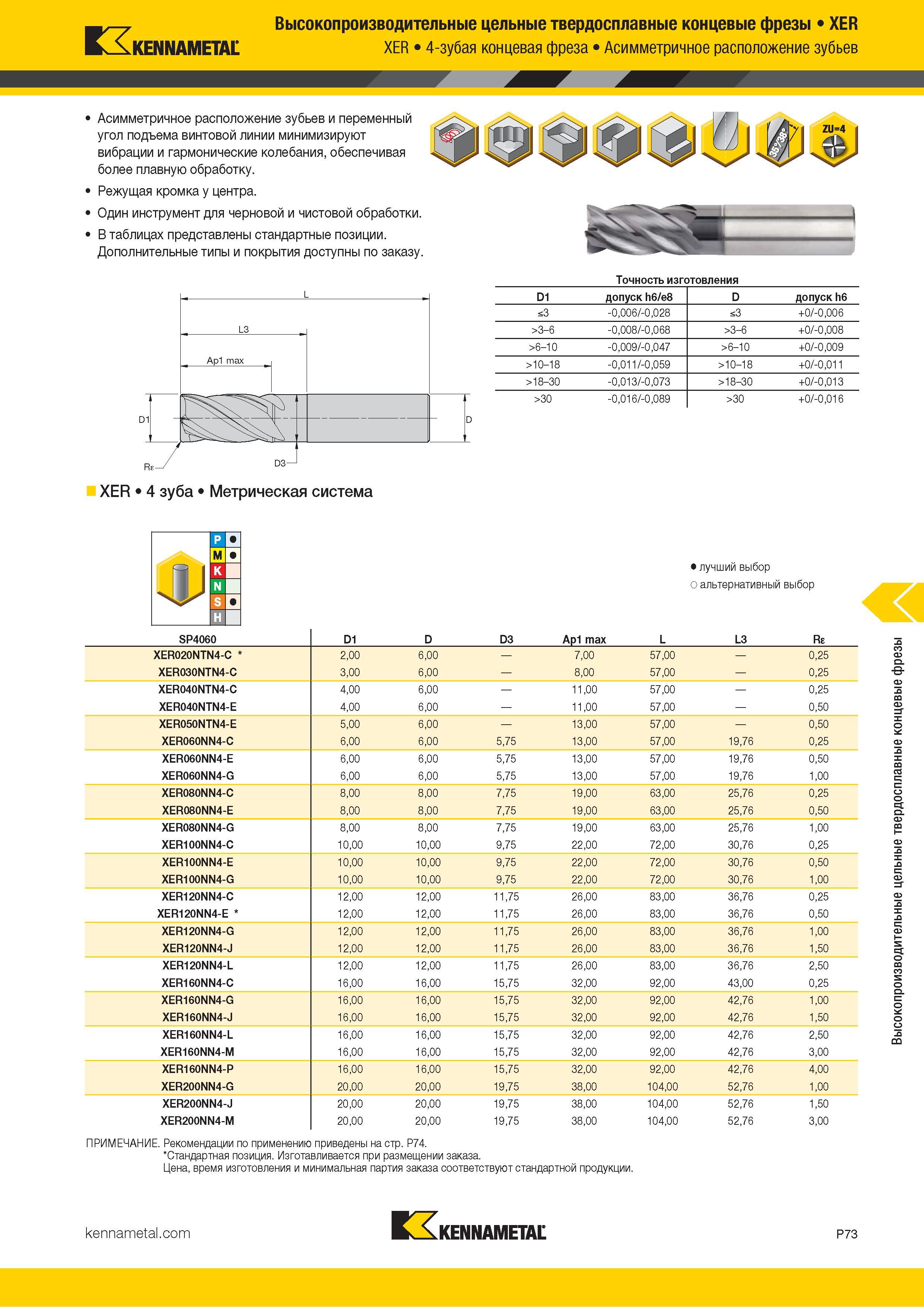

Kennametal Высокопроизводительные цельные твердосплавные концевые фрезы XER XER 4-зубая концевая фреза Асимметричное расположение зубьев Асимметричное расположение зубьев и переменный угол подъема винтовой линии минимизируют вибрации и гармонические колебания, обеспечивая более плавную обработку. Режущая кромка у центра. Один инструмент для черновой и чистовой обработки. В таблицах представлены стандартные позиции. Дополнительные типы и покрытия доступны по заказу. Точность изготовления D1 допуск h6/e8 D допуск h6 s3 -0,006/-0,028 s3 +0/-0,006 >3-6 -0,008/-0,068 >3-6 +0/-0,008 >6-10 -0,009/-0,047 >6-10 +0/-0,009 >10-18 -0,011/-0,059 >10-18 +0/-0,011 >18-30 -0,013/-0,073 >18-30 +0/-0,013 >30 -0,016/-0,089 >30 +0/-0,016 XER 4 зуба Метрическая система -JJ м к N S н Альтернативный и лучший выбор инструмента по металлу SP4060 D1 D D3 Ap1 max L L3 Re XER020NTN4-C 2,00 6,00 7,00 57,00 0,25 XER030NTN4-C 3,00 6,00 8,00 57,00 0,25 XER040NTN4-C 4,00 6,00 11,00 57,00 0,25 XER040NTN4-E 4,00 6,00 11,00 57,00 0,50 XER050NTN4-E 5,00 6,00 13,00 57,00 0,50 XER060NN4-C 6,00 6,00 5,75 13,00 57,00 19,76 0,25 XER060NN4-E 6,00 6,00 5,75 13,00 57,00 19,76 0,50 XER060NN4-G 6,00 6,00 5,75 13,00 57,00 19,76 1,00 XER080NN4-C 8,00 8,00 7,75 19,00 63,00 25,76 0,25 XER080NN4-E 8,00 8,00 7,75 19,00 63,00 25,76 0,50 XER080NN4-G 8,00 8,00 7,75 19,00 63,00 25,76 1,00 XER100NN4-C 10,00 10,00 9,75 22,00 72,00 30,76 0,25 XER100NN4-E 10,00 10,00 9,75 22,00 72,00 30,76 0,50 XER100NN4-G 10,00 10,00 9,75 22,00 72,00 30,76 1,00 XER120NN4-C 12,00 12,00 11,75 26,00 83,00 36,76 0,25 XER120NN4-E 12,00 12,00 11,75 26,00 83,00 36,76 0,50 XER120NN4-G 12,00 12,00 11,75 26,00 83,00 36,76 1,00 XER120NN4-J 12,00 12,00 11,75 26,00 83,00 36,76 1,50 XER120NN4-L 12,00 12,00 11,75 26,00 83,00 36,76 2,50 XER160NN4-C 16,00 16,00 15,75 32,00 92,00 43,00 0,25 XER160NN4-G 16,00 16,00 15,75 32,00 92,00 42,76 1,00 XER160NN4-J 16,00 16,00 15,75 32,00 92,00 42,76 1,50 XER160NN4-L 16,00 16,00 15,75 32,00 92,00 42,76 2,50 XER160NN4-M 16,00 16,00 15,75 32,00 92,00 42,76 3,00 XER160NN4-P 16,00 16,00 15,75 32,00 92,00 42,76 4,00 XER200NN4-G 20,00 20,00 19,75 38,00 104,00 52,76 1,00 XER200NN4-J 20,00 20,00 19,75 38,00 104,00 52,76 1,50 XER200NN4-M 20,00 20,00 19,75 38,00 104,00 52,76 3,00 ПРИМЕЧАНИЕ. Рекомендации по применению приведены на стр. P74. Стандартная позиция. Изготавливается при размещении заказа. Цена, время изготовления и минимальная партия заказа соответствуют стандартной продукции. Kennametal P73 Высокопроизводительные цельные твердосплавные концевые фрезы
