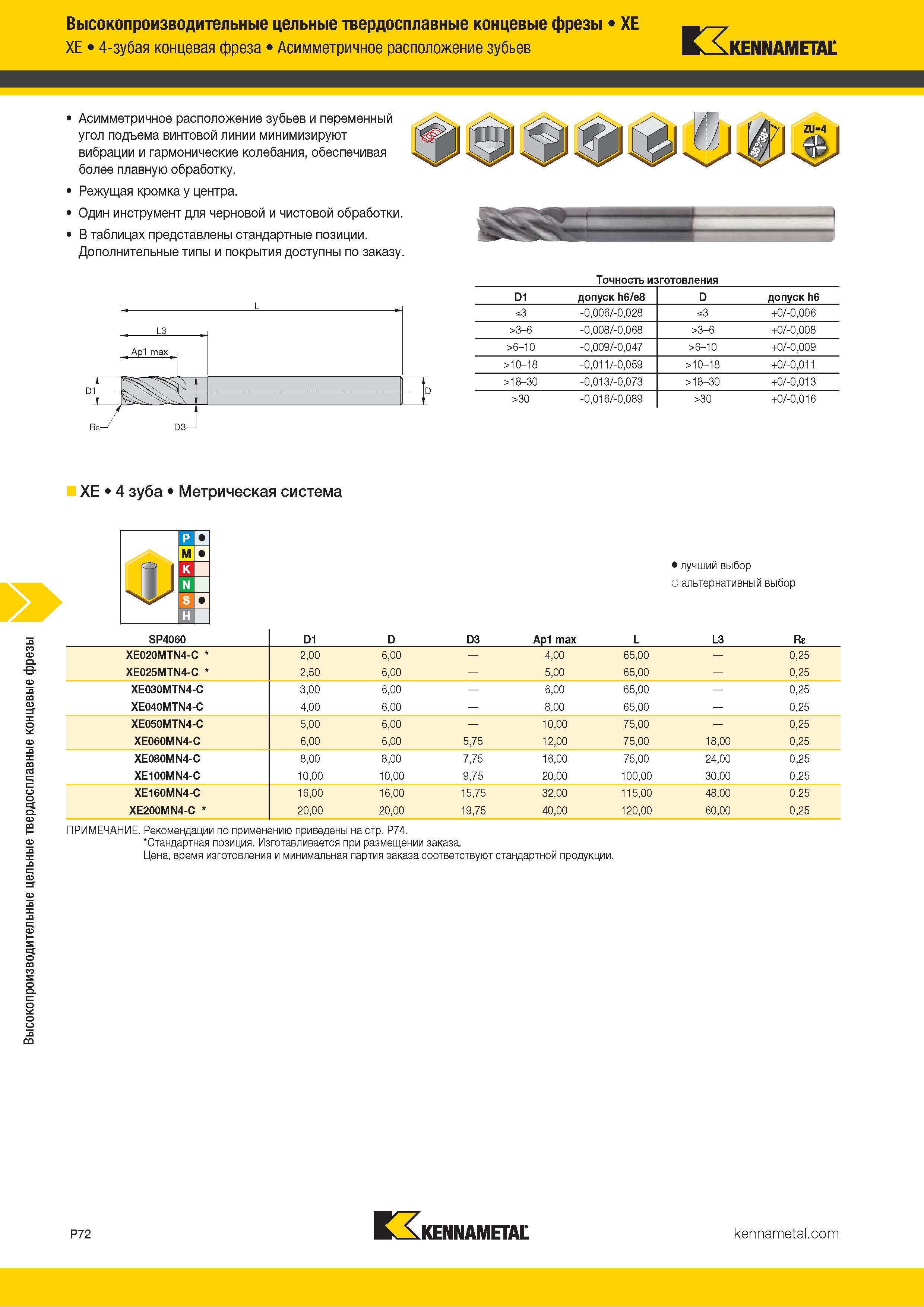

Высокопроизводительные цельные твердосплавные концевые фрезы XE XE 4-зубая концевая фреза Асимметричное расположение зубьев Kennametal Асимметричное расположение зубьев и переменный угол подъема винтовой линии минимизируют вибрации и гармонические колебания, обеспечивая более плавную обработку. Режущая кромка у центра. Один инструмент для черновой и чистовой обработки. В таблицах представлены стандартные позиции. Дополнительные типы и покрытия доступны по заказу. Точность изготовления D1 допуск h6/e8 D допуск h6 s3 -0,006/-0,028 s3 +0/-0,006 >3-6 -0,008/-0,068 >3-6 +0/-0,008 >6-10 -0,009/-0,047 >6-10 +0/-0,009 >10-18 -0,011/-0,059 >10-18 +0/-0,011 >18-30 -0,013/-0,073 >18-30 +0/-0,013 >30 -0,016/-0,089 >30 +0/-0,016 XE 4 зуба Метрическая система SP4060 D1 D D3 Ap1 max L L3 Re XE020MTN4-C 2,00 6,00 4,00 65,00 0,25 XE025MTN4-C 2,50 6,00 5,00 65,00 0,25 XE030MTN4-C 3,00 6,00 6,00 65,00 0,25 XE040MTN4-C 4,00 6,00 8,00 65,00 0,25 XE050MTN4-C 5,00 6,00 10,00 75,00 0,25 XE060MN4-C 6,00 6,00 5,75 12,00 75,00 18,00 0,25 XE080MN4-C 8,00 8,00 7,75 16,00 75,00 24,00 0,25 XE100MN4-C 10,00 10,00 9,75 20,00 100,00 30,00 0,25 XE160MN4-C 16,00 16,00 15,75 32,00 115,00 48,00 0,25 XE200MN4-C 20,00 20,00 19,75 40,00 120,00 60,00 0,25 ПРИМЕЧАНИЕ. Рекомендации по применению приведены на стр. P74. Стандартная позиция. Изготавливается при размещении заказа. Цена, время изготовления и минимальная партия заказа соответствуют стандартной продукции. 1 К N S H Альтернативный и лучший выбор инструмента по металлу P72 Kennametal
