897 Каталог KENNAMETAL 2018 Инструмент для обработки отверстий Метчики Фрезы Стр.P43

Каталог KENNAMETAL 2018 Инструменты вращающиеся Стр. P43 0897 Lab2u

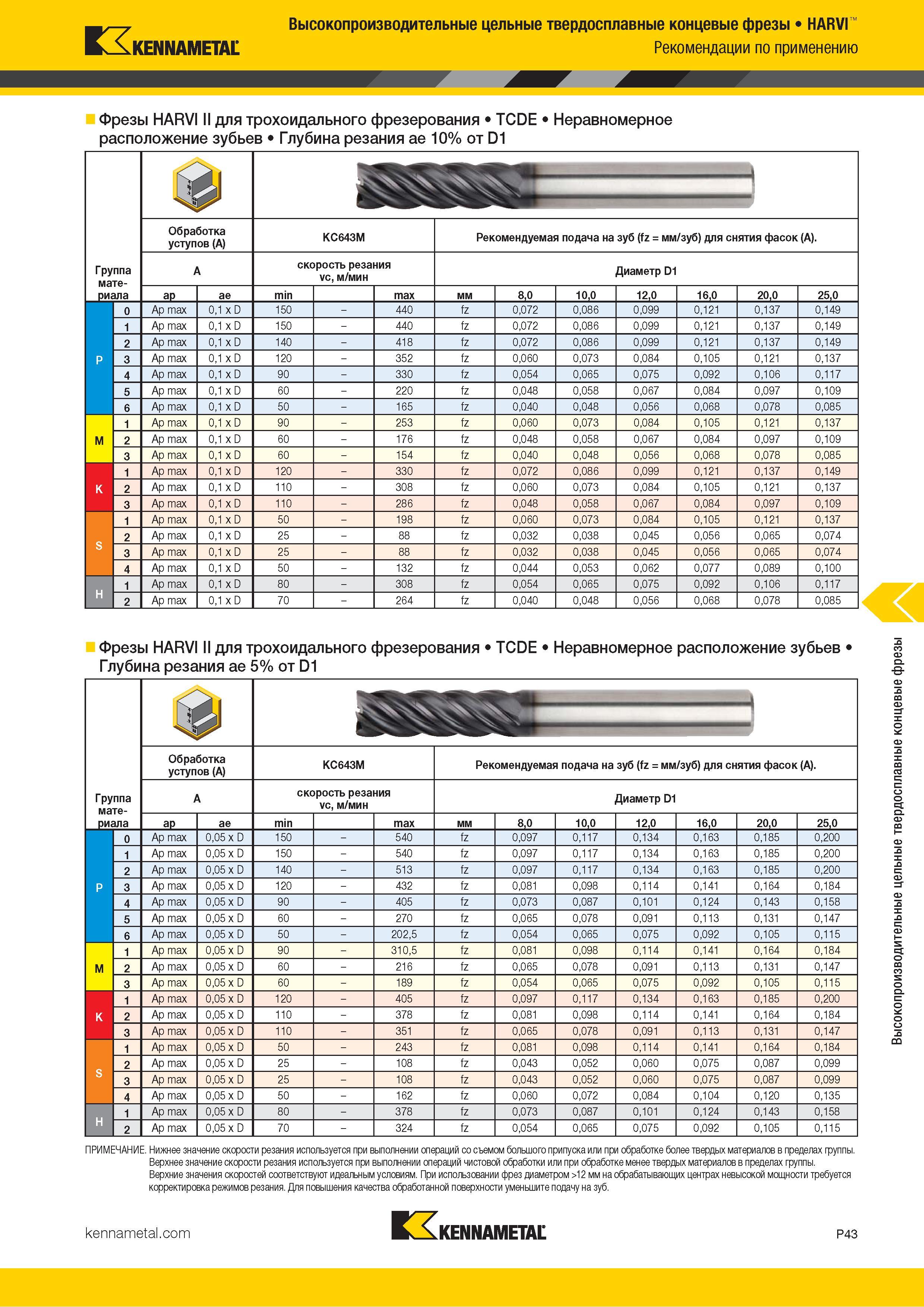

Высокопроизводительные цельные твердосплавные концевые фрезы HARVI KENNAMETAL Рекомендации по применению Фрезы HARVI II для трохоидального фрезерования TCDE Неравномерное расположение зубьев Глубина резания ae 10% от D1 Группа материала Обработка уступов (A) KC643M Рекомендуемая подача на зуб (fz = мм/зуб) для снятия фасок (A). A скорость резания vc, м/мин Диаметр D1 ap ae min max мм 8,0 10,0 12,0 16,0 20,0 25,0 0 Ap max 0,1 x D 150 - 440 fz 0,072 0,086 0,099 0,121 0,137 0,149 1 Ap max 0,1 x D 150 - 440 fz 0,072 0,086 0,099 0,121 0,137 0,149 2 Ap max 0,1 x D 140 - 418 fz 0,072 0,086 0,099 0,121 0,137 0,149 3 Ap max 0,1 x D 120 - 352 fz 0,060 0,073 0,084 0,105 0,121 0,137 4 Ap max 0,1 x D 90 - 330 fz 0,054 0,065 0,075 0,092 0,106 0,117 5 Ap max 0,1 x D 60 - 220 fz 0,048 0,058 0,067 0,084 0,097 0,109 6 Ap max 0,1 x D 50 - 165 fz 0,040 0,048 0,056 0,068 0,078 0,085 M 1 Ap max 0,1 x D 90 - 253 fz 0,060 0,073 0,084 0,105 0,121 0,137 2 Ap max 0,1 x D 60 - 176 fz 0,048 0,058 0,067 0,084 0,097 0,109 3 Ap max 0,1 x D 60 - 154 fz 0,040 0,048 0,056 0,068 0,078 0,085 K 1 Ap max 0,1 x D 120 - 330 fz 0,072 0,086 0,099 0,121 0,137 0,149 2 Ap max 0,1 x D 110 - 308 fz 0,060 0,073 0,084 0,105 0,121 0,137 3 Ap max 0,1 x D 110 - 286 fz 0,048 0,058 0,067 0,084 0,097 0,109 S 1 Ap max 0,1 x D 50 - 198 fz 0,060 0,073 0,084 0,105 0,121 0,137 2 Ap max 0,1 x D 25 - 88 fz 0,032 0,038 0,045 0,056 0,065 0,074 3 Ap max 0,1 x D 25 - 88 fz 0,032 0,038 0,045 0,056 0,065 0,074 4 Ap max 0,1 x D 50 - 132 fz 0,044 0,053 0,062 0,077 0,089 0,100 H 1 Ap max 0,1 x D 80 - 308 fz 0,054 0,065 0,075 0,092 0,106 0,117 2 Ap max 0,1 x D 70 - 264 fz 0,040 0,048 0,056 0,068 0,078 0,085 Фрезы HARVI II для трохоидального фрезерования TCDE Неравномерное расположение зубьев Глубина резания ae 5% от D1 Обработка уступов (A) KC643M Рекомендуемая подача на зуб (fz = мм/зуб) для снятия фасок (A). Группа скорость резания vc, м/мин Диаметр D1 ap ae 8,0 10,0 12,0 16,0 20,0 25,0 Ap max 0,05 x D 150 540 0,097 0,117 0,134 0,163 0,185 0,200 Ap max 0,05 x D 150 540 0,097 0,117 0,134 0,163 0,185 0,200 Ap max 0,05 x D 140 513 0,097 0,117 0,134 0,163 0,185 0,200 Ap max 0,05 x D 120 432 0,081 0,114 0,141 0,164 0,184 Ap max 0,05 x D 90 405 0,073 0,087 0,101 0,124 0,143 0,158 Ap max 0,05 x D 60 270 0,065 0,078 0,091 0,113 0,131 0,147 Ap max 0,05 x D 50 202,5 0,054 0,065 0,075 0,092 0,105 0,115 Ap max 0,05 x D 90 310,5 0,081 0,114 0,141 0,164 0,184 Ap max 0,05 x D 60 216 0,065 0,078 0,091 0,113 0,131 0,147 Ap max 0,05 x D 60 189 0,054 0,065 0,075 0,092 0,105 0,115 Ap max 0,05 x D 120 405 0,097 0,117 0,134 0,163 0,185 0,200 Ap max 0,05 x D 110 378 0,081 0,114 0,141 0,164 0,184 Ap max 0,05 x D 110 351 0,065 0,078 0,091 0,113 0,131 0,147 Ap max 0,05 x D 50 243 0,081 0,114 0,141 0,164 0,184 Ap max 0,05 x D 25 108 0,043 0,052 0,060 0,075 0,087 0,099 Ap max 0,05 x D 25 108 0,043 0,052 0,060 0,075 0,087 0,099 Ap max 0,05 x D 50 162 0,060 0,072 0,084 0,104 0,120 0,135 Ap max 0,05 x D 80 378 0,073 0,087 0,101 0,124 0,143 0,158 Ap max 0,05 x D 70 324 0,054 0,065 0,075 0,092 0,105 0,115 A max мм fz fz fz fz fz fz fz fz fz M fz fz fz K fz fz fz S fz fz fz H fz ПРИМЕЧАНИЕ. Нижнее значение скорости резания используется при выполнении операций со съемом большого припуска или при обработке более твердых материалов в пределах группы. Верхнее значение скорости резания используется при выполнении операций чистовой обработки или при обработке менее твердых материалов в пределах группы. Верхние значения скоростей соответствуют идеальным условиям. При использовании фрез диаметром >12 мм на обрабатывающих центрах невысокой мощности требуется корректировка режимов резания. Для повышения качества обработанной поверхности уменьшите подачу на зуб. Kennametal P43 Высокопроизводительные цельные твердосплавные концевые фрезы
