896 Каталог KENNAMETAL 2018 Инструмент для обработки отверстий Метчики Фрезы Стр.P42

Каталог KENNAMETAL 2018 Инструменты вращающиеся Стр. P42 0896 Lab2u

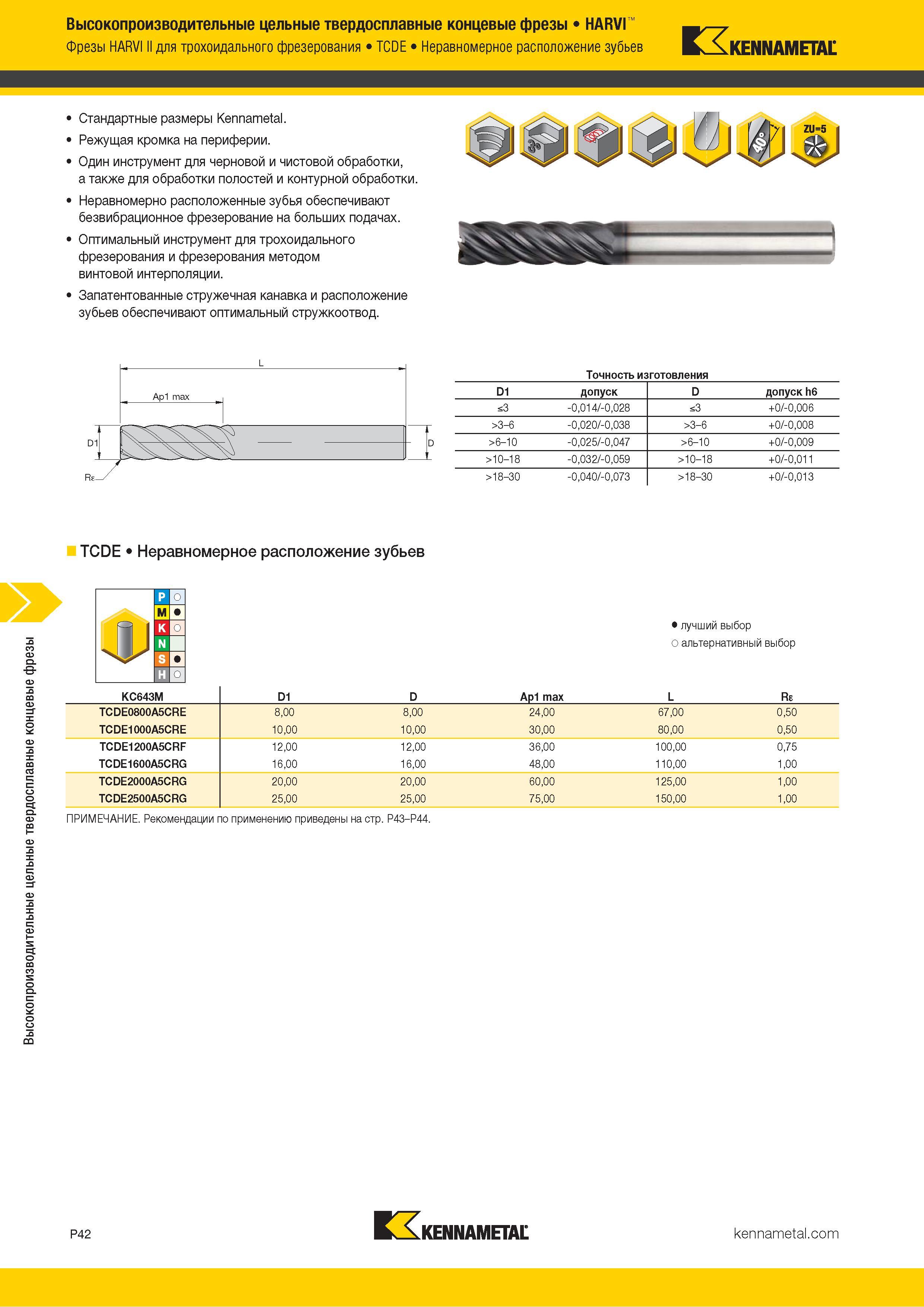

Высокопроизводительные цельные твердосплавные концевые фрезы HARVI Фрезы HARVI II для трохоидального фрезерования TCDE Неравномерное расположение зубьев Kennametal Стандартные размеры Kennametal. Режущая кромка на периферии. Один инструмент для черновой и чистовой обработки, а также для обработки полостей и контурной обработки. Неравномерно расположенные зубья обеспечивают безвибрационное фрезерование на больших подачах. Оптимальный инструмент для трохоидального фрезерования и фрезерования методом винтовой интерполяции. Запатентованные стружечная канавка и расположение зубьев обеспечивают оптимальный стружкоотвод. Точность изготовления D1 допуск D допуск h6 s3 -0,014/-0,028 s3 +0/-0,006 >3-6 -0,020/-0,038 >3-6 +0/-0,008 >6-10 -0,025/-0,047 >6-10 +0/-0,009 >10-18 -0,032/-0,059 >10-18 +0/-0,011 >18-30 -0,040/-0,073 >18-30 +0/-0,013 TCDE Неравномерное расположение зубьев Альтернативный и лучший выбор инструмента по металлу KC643M D1 D Ap1 max L Re TCDE0800A5CRE 8,00 8,00 24,00 67,00 0,50 TCDE1000A5CRE 10,00 10,00 30,00 80,00 0,50 TCDE1200A5CRF 12,00 12,00 36,00 100,00 0,75 TCDE1600A5CRG 16,00 16,00 48,00 110,00 1,00 TCDE2000A5CRG 20,00 20,00 60,00 125,00 1,00 TCDE2500A5CRG 25,00 25,00 75,00 150,00 1,00 ПРИМЕЧАНИЕ. Рекомендации по применению приведены на стр. P43-P44. P42 Kennametal
