981 Каталог KENNAMETAL 2018 Инструмент для обработки отверстий Метчики Фрезы Стр.P127

Каталог KENNAMETAL 2018 Инструменты вращающиеся Стр. P127 0981 Lab2u

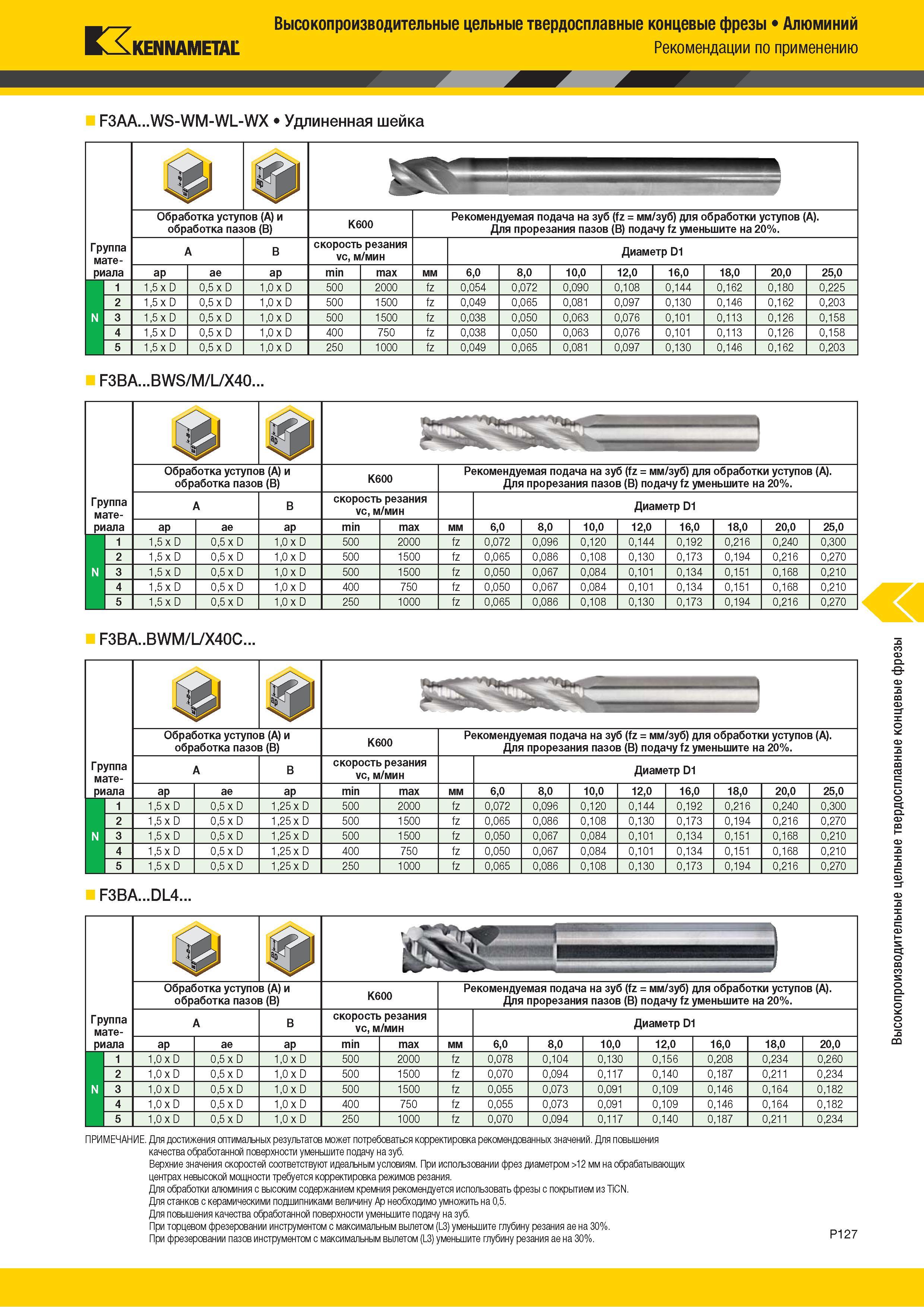

Высокопроизводительные цельные твердосплавные концевые фрезы Алюминий KENNAMETAL Рекомендации по применению F3AA...WS-WM-WL-WX Удлиненная шейка % Ш Группа материала 1 Обработка уступов (A) и обработка пазов (B) K600 Рекомендуемая подача на зуб (fz = мм/зуб) для обработки уступов (A). Для прорезания пазов (B) подачу fz уменьшите на 20%. A B скорость резания vc, м/мин Диаметр D1 ap ae ap min max мм 6,0 8,0 10,0 12,0 16,0 18,0 20,0 25,0 N 1 1,5 x D 0,5 x D 1,0 x D 500 2000 fz 0,054 0,072 0,090 0,108 0,144 0,162 0,180 0,225 2 1,5 x D 0,5 x D 1,0 x D 500 1500 fz 0,049 0,065 0,081 0,097 0,130 0,146 0,162 0,203 3 1,5 x D 0,5 x D 1,0 x D 500 1500 fz 0,038 0,050 0,063 0,076 0,101 0,113 0,126 0,158 4 1,5 x D 0,5 x D 1,0 x D 400 750 fz 0,038 0,050 0,063 0,076 0,101 0,113 0,126 0,158 5 1,5 x D 0,5 x D 1,0 x D 250 1000 fz 0,049 0,065 0,081 0,097 0,130 0,146 0,162 0,203 F3BA...BWS/M/L/X40... Группа материала ф Обработка уступов (A) и обработка пазов (B) K600 Рекомендуемая подача на зуб (fz = мм/зуб) для обработки уступов (A). Для прорезания пазов (B) подачу fz уменьшите на 20%. A B скорость резания vc, м/мин Диаметр D1 ap ae ap min max мм 6,0 8,0 10,0 12,0 16,0 18,0 20,0 25,0 N 1 1,5 x D 0,5 x D 1,0 x D 500 2000 fz 0,072 0,096 0,120 0,144 0,192 0,216 0,240 0,300 2 1,5 x D 0,5 x D 1,0 x D 500 1500 fz 0,065 0,086 0,108 0,130 0,173 0,194 0,216 0,270 3 1,5 x D 0,5 x D 1,0 x D 500 1500 fz 0,050 0,067 0,084 0,101 0,134 0,151 0,168 0,210 4 1,5 x D 0,5 x D 1,0 x D 400 750 fz 0,050 0,067 0,084 0,101 0,134 0,151 0,168 0,210 5 1,5 x D 0,5 x D 1,0 x D 250 1000 fz 0,065 0,086 0,108 0,130 0,173 0,194 0,216 0,270 F3BA..BWM/L/X40C... Группа материала Обработка уступов (A) и обработка пазов (B) K600 Рекомендуемая подача на зуб (fz = мм/зуб) для обработки уступов (A). Для прорезания пазов (B) подачу fz уменьшите на 20%. A B скорость резания vc, м/мин Диаметр D1 ap ae ap min max мм 6,0 8,0 10,0 12,0 16,0 18,0 20,0 25,0 N 1 1,5 x D 0,5 x D 1,25 x D 500 2000 fz 0,072 0,096 0,120 0,144 0,192 0,216 0,240 0,300 2 1,5 x D 0,5 x D 1,25 x D 500 1500 fz 0,065 0,086 0,108 0,130 0,173 0,194 0,216 0,270 3 1,5 x D 0,5 x D 1,25 x D 500 1500 fz 0,050 0,067 0,084 0,101 0,134 0,151 0,168 0,210 4 1,5 x D 0,5 x D 1,25 x D 400 750 fz 0,050 0,067 0,084 0,101 0,134 0,151 0,168 0,210 5 1,5 x D 0,5 x D 1,25 x D 250 1000 fz 0,065 0,086 0,108 0,130 0,173 0,194 0,216 0,270 F3BA...DL4... Группа материала ф Обработка уступов (A) и обработка пазов (B) K600 Рекомендуемая подача на зуб (fz = мм/зуб) для обработки уступов (A). Для прорезания пазов (B) подачу fz уменьшите на 20%. A B скорость резания vc, м/мин Диаметр D1 ap ae ap min max мм 6,0 8,0 10,0 12,0 16,0 18,0 20,0 N 1 1,0 x D 0,5 x D 1,0 x D 500 2000 fz 0,078 0,104 0,130 0,156 0,208 0,234 0,260 2 1,0 x D 0,5 x D 1,0 x D 500 1500 fz 0,070 0,094 0,117 0,140 0,187 0,211 0,234 3 1,0 x D 0,5 x D 1,0 x D 500 1500 fz 0,055 0,073 0,091 0,109 0,146 0,164 0,182 4 1,0 x D 0,5 x D 1,0 x D 400 750 fz 0,055 0,073 0,091 0,109 0,146 0,164 0,182 5 1,0 x D 0,5 x D 1,0 x D 250 1000 fz 0,070 0,094 0,117 0,140 0,187 0,211 0,234 ПРИМЕЧАНИЕ. Для достижения оптимальных результатов может потребоваться корректировка рекомендованных значений. Для повышения качества обработанной поверхности уменьшите подачу на зуб. Верхние значения скоростей соответствуют идеальным условиям. При использовании фрез диаметром >12 мм на обрабатывающих центрах невысокой мощности требуется корректировка режимов резания. Для обработки алюминия с высоким содержанием кремния рекомендуется использовать фрезы с покрытием из TiCN. Для станков с керамическими подшипниками величину Ap необходимо умножить на 0,5. Для повышения качества обработанной поверхности уменьшите подачу на зуб. При торцевом фрезеровании инструментом с максимальным вылетом (L3) уменьшите глубину резания ae на 30%. При фрезеровании пазов инструментом с максимальным вылетом (L3) уменьшите глубину резания ae на 30%. Высокопроизводительные цельные твердосплавные концевые фрезы
